IP20 VFD dla trudnych warunków -25°C do 55°C Działanie i dostosowanie do dużej wysokości wilgotność 15%-95%

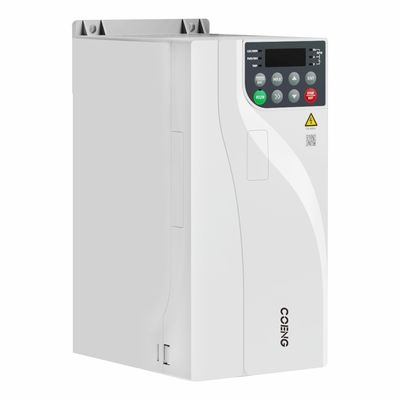

HV610 Crane specyficzny dla VFD częstotliwości zmiennej częstotliwości napędu częstotliwości dla dźwigu

Opis produktu

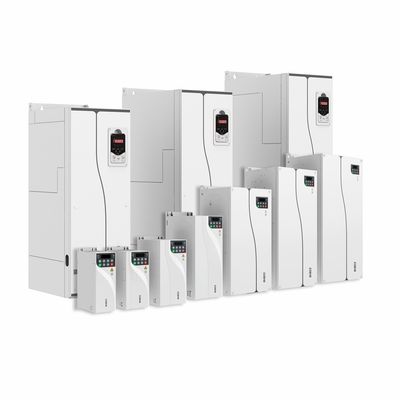

Konwerter częstotliwości serii HV610 to specjalny konwerter częstotliwości opracowany dla branży podnoszenia. Aby lepiej zaspokoić potrzeby aplikacji klientów w branży podnoszenia, nasze produkty opierają się na perspektywie podnoszenia aplikacji i zintegrowania kontroli anty-drogi i ochrony przeciwkołaniowej. , przesuwane ochrona haka, kontrola hamulca, limit spowolnienia, obciążenie i prędkość, parametry makro i inne specjalne funkcje są zintegrowane z jednym, w pełni zapewniając niezawodne, wydajne, bezpieczne i stabilne działanie sprzętu do podnoszenia.

Przetwórcy częstotliwości serii HV610 mogą być szeroko stosowane w dźwigach, dźwigach odlewających, dźwigach cewek stalowych, wciągnikach elektrycznych, maszynach do chwytania, żurawach ogólnych, dźwigach portowych, dźwigach pomostowych, dźwigach wieżowych, maszyn górniczych, wierceniach olejowych i innych rodzajach podnoszenia obciążeń.

Funkcje produktu
Charakterystyka specjalizacji
Kontrola anty-drogi
· Kontroluj kąt huśtawki rozruchu, kontrolując jego prędkość bieżącą, tłumiąc w ten sposób huśtawkę rozruchu i osiągając płynną kontrolę i wydajne działanie.
Obciążenie i prędkość
· Dostosuj prędkość roboczą sprzętu w czasie rzeczywistym zgodnie z bieżącymi zmianami obciążenia, biorąc pod uwagę wydajność i bezpieczeństwo, aby sprzęt mógł działać w najlepszym stanie
Ochrona haczyka zjeżdżalnia
· Haczyk przesuwany jest wykrywany podczas procesu hamowania, a przesuwany hak jest chroniony przez kontrolowanie wyjścia silnika do zawisania w celu zapobiegania wypadkom.
Limit spowolnienia
· Proste pozycjonowanie osiąga się poprzez współpracę limitu opóźnienia i limitu zatrzymania, tak że obiekt kontrolny zatrzymał
Ochrona liny przeciw lutozowej
· Podczas wzrostu w górę działa ze stałą prędkością i wykrywa, czy wspomniany jest ciężki obiekt. Wykrywa, czy ciężki obiekt jest wspomniany, a następnie przyspiesza powoli, aby stale rosnąć.
Wykrywanie zwrotu dźwigni operacyjnej zero
· Podczas zasilania informacje o statusie dźwigni operacyjnej można ocenić, czy wybrać, czy zaakceptować działające polecenie, aby uniknąć niebezpieczeństwa spowodowanego początkową natychmiastową operacją po włączeniu.
Parametry makro
· Odpowiedni mechanizm podnoszenia można wybrać zgodnie z wartością ustawienia makro parametrów podnoszenia, takich jak mechanizm podnoszenia, 1: Mechanizm translacji
Kontrola hamulca
· Kiedy falownik zaczyna się i zatrzymuje, hamulec jest kontrolowany przez wykrywanie częstotliwości i prądu, aby uniknąć toczenia, a tym samym poprawa wydajności systemu, bezpieczeństwa i stabilności.

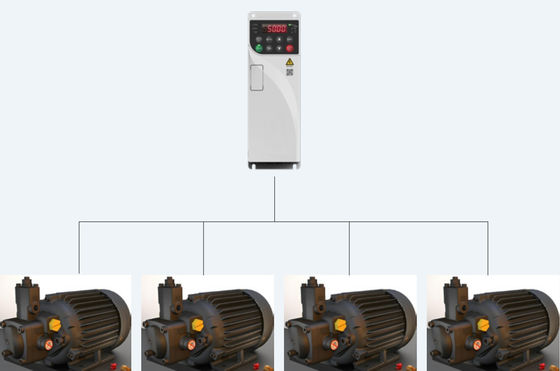

Wiele przełączania silnika
· Wewnętrznie obsługuje 4 zestawy parametrów silnika i może napędzać 4 różne silniki poprzez przełączanie poleceń

Wysoka niezawodność

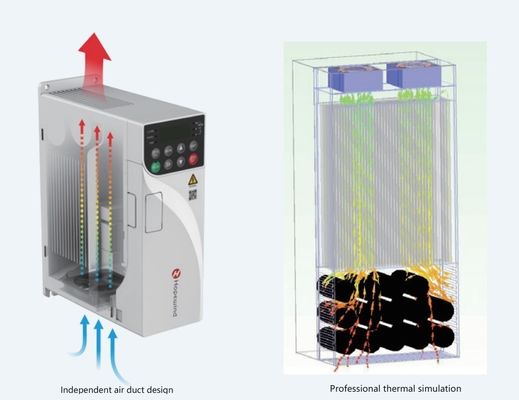

Innowacyjny niezależny projekt kanałów powietrznych
· Cała maszyna ma niezależną konstrukcję kanałów powietrznych, a wrażliwe komponenty są izolowane z kanału powietrznego, co znacznie poprawia zdolność dostosowania produktu do środowiska.
· Skutecznie zapobiegaj wejściu pyłu i zanieczyszczeń do wnętrza falownika i unikaj niepowodzeń spowodowanych przez zwarcia elektryczne, uszkodzenie komponentów itp.
Koncepcje projektowania termicznego i profesjonalna analiza symulacji termicznej
· Przyjmuj wydajne i dokładne oprogramowanie do platformy termicznej, aby zapewnić niezawodność termiczną całej maszyny
· Zaawansowane technologie i weryfikacje termiczne i weryfikacyjne skutecznie sprawdzają teoretyczne wyniki projektowania termicznego
Rygorystyczny test wzrostu temperatury całej maszyny
· Rygorystyczne procedury testu weryfikacji pełnego obciążenia i przeciążenia, a także ścisłe standardy akceptacji temperatury dla kluczowych elementów, aby spełnić długoterminowe niezawodne działanie w ekstremalnych warunkach obciążenia
· Wszystkie produkty podlegają starzeniu się obciążenia o wysokiej temperaturze przed opuszczeniem fabryki, skutecznie zapobiegając rozproszonym awarie urządzeń przechwytujących i zapewniając jakość produktu przed opuszczeniem fabryki.
Automatyczny proces rozpylania konformacyjnego anty-czaszki
· Korzystając z procesu automatycznego rozpylania konformalnego przeciwpiętrowania, różne strategie natryskiwania można zaprojektować zgodnie z różnymi płytkami obwodowymi, skutecznie zapewniając jednolitość opryskiwania płyt obwodowych i spójność partii produktu

Wysoka zdolność adaptacyjna
Projektowanie szerokiego zakresu napięcia
· Znamione napięcie: trójfazowy 380 V ～ 480 V
· Częstotliwość mocy wejściowej: (50 Hz/60 Hz) ± 5%
· Zakres fluktuacji napięcia: -15%VAC ～+10%VAC
Niewielkie zakłócenia zewnętrzne
· Wbudowany filtr C3 może skutecznie tłumić harmoniczne o wysokiej częstotliwości generowane przez falownik podczas pracy, spełniając wymaganiaStandard Unii Europejskiej EN61800-3
· Prosta i przyjazna przełomowa konstrukcja EMC może skutecznie zmniejszyć prąd wycieku gruntu
Projekt konstrukcyjny
· Projekt typu książki, zmniejszając objętość o około 40% w porównaniu z tradycyjnymi modelami
· Może realizować instalację całego urządzenia obok siebie

Doskonała wydajność
Kompleksowa technologia napędu motorycznego
· Wsparcie sterowania napędem trójfazowych silników asynchronicznych i silników synchronicznych magnesów stały
· Wsparcie kontroli v/f, wektor otwartej pętli, kontrola wektora zamkniętej
· Sterowanie prędkości i trybu momentu obrotowego
· Funkcja śledzenia prędkości wspornika, mniejszy prąd uderzenia
Dokładna funkcja samo-uczenia się silnika
· Może dokładnie wykonywać samo-uczenie parametrów silnika, ułatwić działanie i debugowanie oraz poprawić dokładność kontroli i szybkość reakcji.
· Kompleksowe i bogate funkcje samo-uczenia się, w tym różnorodne funkcje samo-uczenia się motorycznego (dynamiczne, statyczne, statyczne + dynamiczne)
Dynamiczne samo-uczenie się: Samokształcenie obciążenia musi być odłączone, odpowiednie na okazje o wysokich wymaganiach dotyczących dokładności kontroli.
Samo uczenia się statyczne: nadaje się do sytuacji, w których silnika nie można oddzielić od obciążenia, aby uniknąć dynamicznego samodzielnego uczenia się po zainstalowaniu sprzętu.
Kompleksowe tryby kontroli silnika
· Tryb sterowania V/F
· Tryb sterowania otwartą pętlą (OLVC)
· Tryb sterowania wektorem pętli zamkniętej (CLVC)
Duży moment początkowy
· Wektor otwartej pętli (OLVC): 0,5 Hz/150%
· Wektor zamkniętej pętli (CLVC): 0Hz/200%
Wysoka pojemność przeciążenia
· Pojemność przeciążenia: 150% prąd znamionowy dla 60., 180% znamionowy prąd za 10s

Wygodny projekt
Klawiatura operacyjna
· Standardowe maszyny o mocy 110 kW i poniżej są dostarczane z wbudowaną klawiaturą LED i nie obsługują zewnętrznego okablowania. Standardowe maszyny 132 kW i powyżej są wysyłane z wbudowaną klawiaturą LED, która obsługuje okablowanie zewnętrzne.
· 110 kW i poniżej klawiatury zewnętrzne wejście można wyposażone w niezależną klawiaturę LED
· Klawiatura operacyjna ma takie funkcje, jak parametry debugowania, monitorowanie statusu operacyjnego, kontrola uruchamiania i zatrzymania oraz kopiowanie parametrów.
Różne rozszerzone funkcje
· Opcjonalna karta komunikacji rozszerzenia obsługuje Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, Ethercat, Ethernet/IP i inne komunikacje z karty rozszerzeń SLOT1)
· Opcjonalna obsługa dla różnych kart interfejsów płyt kodowych (gniazdo karty rozszerzenia Slot2)
· Opcjonalna obsługa karty rozszerzania terminali we/wy (Szczegółowe informacje na temat rozszerzenia karty rozszerzenia SLOT1
Uwaga: Opcjonalna karta rozszerzania terminali i karty rozszerzenia komunikacji są w tym samym gnieździe karty rozszerzającej i nie można ich instalować i używać jednocześnie.
Obsługuj różne funkcje aplikacji
Lika
· Funkcja sterowania wielorakim, realizacja 16-biegowej operacji za pomocą zacisków sterowania
· Zero serwomechanizmu silnik może osiągnąć blokowanie pozycji zerowej prędkości w trybie CLVC
· Losowa głębokość PWM może poprawić surowy hałas silnika
Lika
Tło szybkie oprogramowanie do debugowania
· Monitorowanie, edycja parametrów i inne funkcje sprawiają, że debugowanie i konserwacja są wygodniejsze
· Obsługuje nagrywanie zdarzeń i nagrywanie błędów, czyniąc wady niewidoczne
Niezawodna funkcja hamowania
· Z funkcją hamowania DC
· Wszystkie serie są standardowe z wbudowaną jednostką hamulcową
· Zwiększenie rezystora hamowania może osiągnąć lepszy efekt hamowania, jednocześnie zapisując przestrzeń instalacyjną i koszty elektryczne użytkownika.


Specyfikacja techniczna
