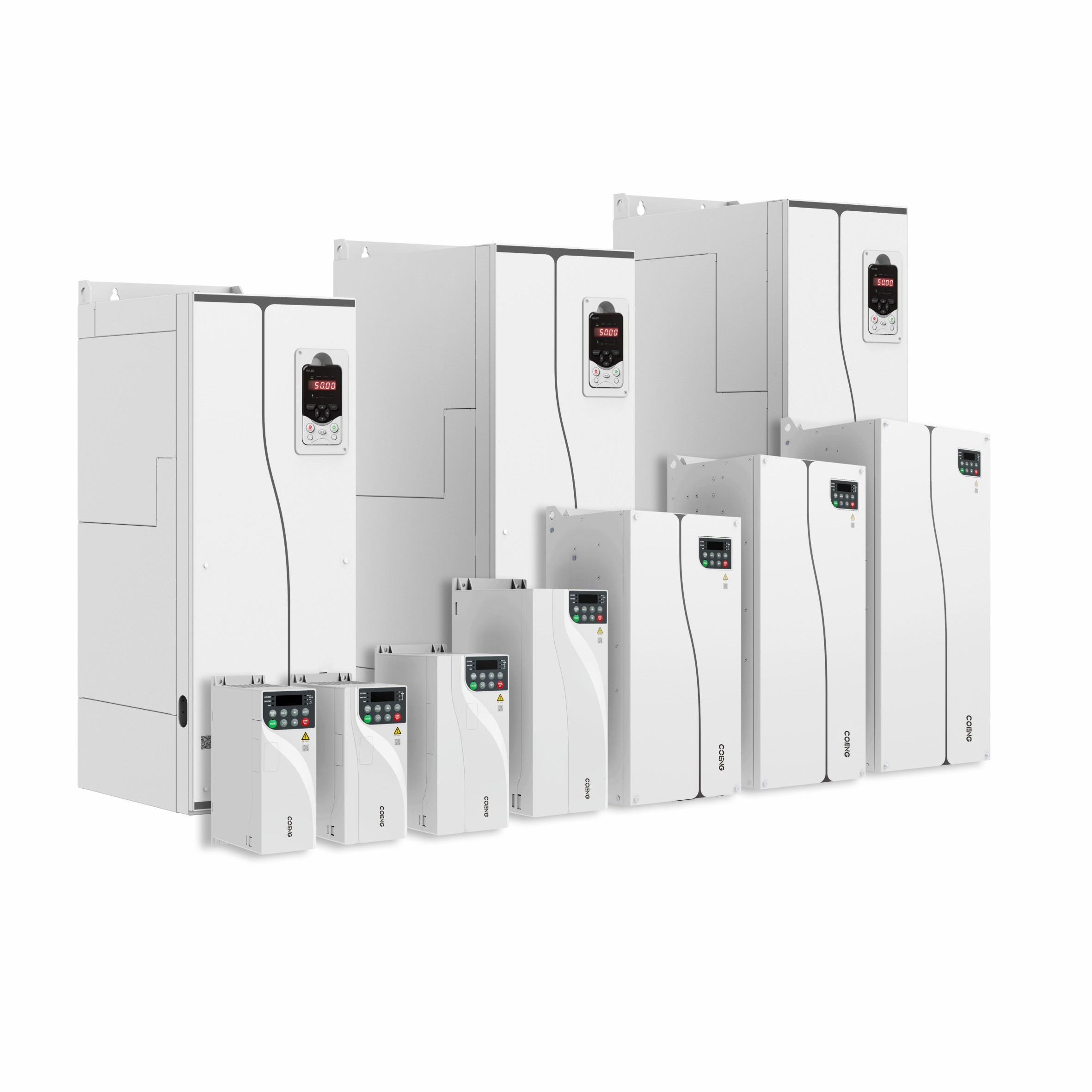

HV610 Kran VFD Konwerter częstotliwości Wariacyjny napęd częstotliwości

Przetwornica częstotliwości VFD HV610 przeznaczona do dźwigów o zmiennej częstotliwości

Opis produktu
Przetwornica częstotliwości serii HV610 to specjalna przetwornica częstotliwości opracowana dla branży dźwigowej. Aby lepiej sprostać potrzebom aplikacji klientów w branży dźwigowej, nasze produkty są oparte na perspektywie zastosowań dźwigowych i integrują kontrolę antykołysania i ochronę przed poluzowaniem. , ochrona przed przesuwanym hakiem, kontrola hamulca, limit zwalniania, obciążenie i prędkość, parametry makro i inne specjalne funkcje są zintegrowane w jedną całość, w pełni zapewniając niezawodną, ​​wydajną, bezpieczną i stabilną pracę sprzętu dźwigowego.

Przetwornice częstotliwości serii HV610 mogą być szeroko stosowane w dźwigach, żurawiach odlewniczych, żurawiach do transportu zwojów stali, wciągnikach elektrycznych, chwytakach, dźwigach ogólnych, dźwigach portowych, suwnicach pomostowych, żurawiach wieżowych, maszynach górniczych, platformach wiertniczych i innych rodzajach podnoszenia ładunków.

cechy produktu
Charakterystyka specjalizacji
Kontrola antykołysania
· Kontroluj kąt wychylenia rozpieracza poprzez regulację jego prędkości roboczej, dzięki czemu ograniczysz wychylenia rozpieracza i uzyskasz płynną kontrolę oraz wydajną pracę.
Obciążenie i prędkość
· Dostosowywanie prędkości roboczej sprzętu w czasie rzeczywistym zgodnie ze zmianami aktualnego obciążenia, biorąc pod uwagę wydajność i bezpieczeństwo, tak aby sprzęt mógł pracować w najlepszych warunkach roboczych.
Zabezpieczenie haka przesuwnego
· Przesuwający się hak jest wykrywany podczas hamowania i chroniony poprzez sterowanie mocą silnika, co zapobiega wypadkom.
Granica zwalniania
· Proste pozycjonowanie uzyskuje się poprzez współpracę limitu zwalniania i limitu zatrzymania, tak aby obiekt sterowania zatrzymał się w ustalonym bezpiecznym obszarze
Zabezpieczenie przed luźnym zsunięciem się liny
· Podczas wchodzenia porusza się ze stałą prędkością i wykrywa, czy wspomniano o ciężkim obiekcie. Wykrywa, czy wspomniano o ciężkim obiekcie, a następnie przyspiesza powoli, aby wznosić się równomiernie.
Wykrywanie zerowego powrotu dźwigni operacyjnej
· Podczas włączania zasilania można ocenić informacje o stanie dźwigni operacyjnej, aby podjąć decyzję o zaakceptowaniu polecenia uruchomienia i uniknąć niebezpieczeństwa spowodowanego początkową, natychmiastową operacją po włączeniu zasilania.
Parametry makro
· Odpowiedni mechanizm podnoszący można wybrać zgodnie z wartością ustawienia makra parametru podnoszenia, np. 0: mechanizm podnoszący, 1: mechanizm translacyjny
Kontrola hamulca
· Podczas uruchamiania i zatrzymywania falownika hamulec jest sterowany poprzez wykrywanie częstotliwości i prądu, aby zapobiec toczeniu się, co poprawia wydajność, bezpieczeństwo i stabilność systemu.
Przełączanie wielu silników
· Wewnętrznie obsługuje 4 zestawy parametrów silnika i może sterować 4 różnymi silnikami poprzez przełączanie poleceń

Wysoka niezawodność
Innowacyjna, niezależna konstrukcja kanału powietrznego
· Cała maszyna posiada niezależną konstrukcję kanału powietrznego, a wrażliwe podzespoły są odizolowane od kanału powietrznego, co w znacznym stopniu poprawia dostosowanie produktu do warunków otoczenia.
· Skutecznie zapobiega przedostawaniu się kurzu i zanieczyszczeń do wnętrza falownika i zapobiega awariom spowodowanym zwarciami elektrycznymi, uszkodzeniami podzespołów itp.
Koncepcje projektowania termicznego i profesjonalna analiza symulacji termicznej
· Wdrożenie wydajnego i dokładnego oprogramowania platformy symulacji termicznej w celu zapewnienia niezawodności termicznej całej maszyny
· Zaawansowane technologie i urządzenia do testowania i weryfikacji termicznej skutecznie testują teoretyczne wyniki projektowania termicznego
Rygorystyczny test wzrostu temperatury całej maszyny
· Rygorystyczne procedury testowe weryfikujące pełne obciążenie i przeciążenie, a także surowe standardy akceptacji wzrostu temperatury dla kluczowych komponentów, aby zapewnić długoterminową niezawodną pracę w warunkach ekstremalnego obciążenia
· Wszystkie produkty poddawane są starzeniu w wysokiej temperaturze przed opuszczeniem fabryki, co skutecznie zapobiega ewentualnym awariom urządzeń przechwytujących i zapewnia jakość produktu przed opuszczeniem fabryki.
Automatyczny proces natryskiwania powłoki antykorozyjnej
· Dzięki automatycznemu procesowi natryskiwania powłoki antykorozyjnej można zaprojektować różne strategie natryskiwania dostosowane do różnych płytek drukowanych, co skutecznie zapewnia jednorodność natryskiwania płytek drukowanych i spójność partii produktów.

Wysoka zdolność adaptacji
Szeroki zakres napięcia
· Napięcie znamionowe: trójfazowe 380V～480V
· Częstotliwość zasilania wejściowego: (50Hz/60Hz) ±5%
· Dopuszczalny zakres wahań napięcia: -15%Vac～+10%Vac
Niewielkie zakłócenia zewnętrzne
· Wbudowany filtr C3 może skutecznie tłumić harmoniczne o wysokiej częstotliwości generowane przez falownik podczas pracy, spełniając wymaganiaNorma Unii Europejskiej EN61800-3
· Prosty i przyjazny, przełomowy projekt EMC może skutecznie zmniejszyć prąd upływu do ziemi
projekt konstrukcyjny
· Konstrukcja typu książkowego, redukująca objętość o około 40% w porównaniu do tradycyjnych modeli
· Możliwość realizacji instalacji całej maszyny obok siebie

Doskonała wydajność
Kompleksowa technologia napędu silnikowego
· Wsparcie sterowania napędem trójfazowych silników asynchronicznych i silników synchronicznych z magnesami trwałymi
· Obsługa sterowania V/F, sterowania wektorowego w pętli otwartej i sterowania wektorowego w pętli zamkniętej
·Obsługa trybu sterowania prędkością i momentem obrotowym
·Obsługa funkcji śledzenia prędkości, mniejszy prąd uderzeniowy
Dokładna funkcja samouczenia się silnika
· Może dokładnie wykonywać samodzielną naukę parametrów silnika, ułatwiać obsługę i debugowanie oraz zwiększać dokładność sterowania i szybkość reakcji.
· Kompleksowe i bogate funkcje samokształcenia, w tym różnorodne funkcje samokształcenia motorycznego (dynamiczne, statyczne, statyczne + dynamiczne)
Dynamiczne samouczenie: samouczenie obciążenia musi być odłączone, przydatne w sytuacjach, w których wymagane są wysokie dokładności sterowania.
Statyczne samouczenie: Przydatne w sytuacjach, w których silnika nie można oddzielić od obciążenia, aby uniknąć dynamicznego samouczenia po zainstalowaniu sprzętu.
Kompleksowe tryby sterowania silnikiem
· Tryb sterowania V/F
· Tryb sterowania wektorem pętli otwartej (OLVC)
· Tryb sterowania wektorowego w pętli zamkniętej (CLVC)
Duży początkowy moment obrotowy
· Wektor pętli otwartej (OLVC): 0,5 Hz/150%
· Wektor pętli zamkniętej (CLVC): 0Hz/200%
Wysoka przeciążalność
· Przeciążalność: 150% prądu znamionowego przez 60 s, 180% prądu znamionowego przez 10 s

Wygodna konstrukcja
Klawiatura operacyjna
· Standardowe maszyny o mocy 110 kW i mniejszej są dostarczane z wbudowaną klawiaturą LED i nie obsługują zewnętrznego okablowania. Standardowe maszyny o mocy 132 kW i większej są dostarczane z wbudowaną klawiaturą LED, która obsługuje zewnętrzne okablowanie.
· Wejście zewnętrzne klawiatury o mocy 110 kW i mniejszej może być wyposażone w niezależną klawiaturę LED
· Klawiatura operacyjna posiada takie funkcje, jak debugowanie parametrów, monitorowanie stanu operacyjnego, sterowanie uruchamianiem i zatrzymywaniem oraz kopiowanie parametrów.
Różne rozszerzone funkcje
· Opcjonalna karta rozszerzeń komunikacyjnych obsługuje Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP i inne rodzaje komunikacji magistralowej (gniazdo karty rozszerzeń SLOT1)
· Opcjonalne wsparcie dla różnych kart interfejsu płyt kodowych (gniazdo karty rozszerzeń SLOT2)
· Opcjonalne wsparcie dla karty rozszerzeń terminala I/O (gniazdo karty rozszerzeń SLOT1, szczegóły w opisie terminala „Akcesoria opcjonalne”)
Uwaga: opcjonalna karta rozszerzeń terminala I/O i karta rozszerzeń komunikacyjnych znajdują się w tym samym gnieździe kart rozszerzeń i nie można ich instalować i używać w tym samym czasie.
Obsługa różnych funkcji aplikacji
· Podczas uruchamiania i zatrzymywania przetwornicy częstotliwości można sterować hamulcem silnika
· Funkcja sterowania wielobiegowego, realizująca działanie 16 prędkości za pomocą zacisków sterujących
· Funkcja serwa zerowego, silnik może osiągnąć blokadę położenia prędkości zerowej w trybie CLVC
· Losowa głębokość PWM może poprawić nieprzyjemny hałas silnika
· Tryb pracy redundantnej enkodera, który może automatycznie przełączyć się na działanie OLVC w przypadku awarii enkodera
Oprogramowanie do szybkiego debugowania w tle
· Monitorowanie, edycja parametrów i inne funkcje ułatwiają debugowanie i konserwację
· Obsługuje rejestrowanie zdarzeń i błędów, dzięki czemu błędy stają się niewidoczne
Niezawodna funkcja hamowania
· Z funkcją hamowania prądem stałym
· Wszystkie serie są standardowo wyposażone we wbudowany układ hamulcowy
· Zwiększenie rezystora hamowania może zapewnić lepszy efekt hamowania, oszczędzając jednocześnie użytkownikowi miejsce na instalację elektryczną i koszty energii elektrycznej.

Specyfikacja techniczna
