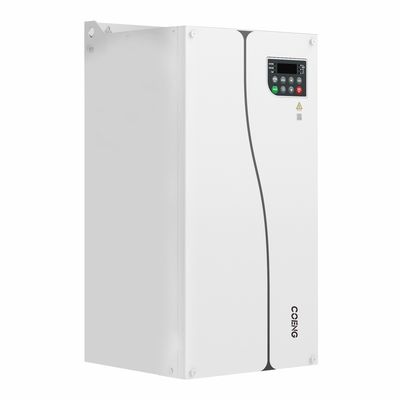

HV610 Przetwornica częstotliwości VFD przeznaczona do dźwigów. Napęd o zmiennej częstotliwości do dźwigu

Opis produktu
Przetwornica częstotliwości serii HV610 to specjalna przetwornica częstotliwości opracowana dla przemysłu dźwigowego. Aby lepiej sprostać wymaganiom klientów z branży dźwigowej, nasze produkty opierają się na perspektywie zastosowań dźwigowych i integrują kontrolę przed kołysaniem i zabezpieczenie przed poluzowaniem. , zabezpieczenie haka ślizgowego, sterowanie hamulcem, ograniczenie opóźnienia, obciążenie i prędkość, parametry makro i inne funkcje specjalne są zintegrowane w jedno, w pełni zapewniając niezawodną, ​​wydajną, bezpieczną i stabilną pracę sprzętu dźwigowego.

Przetwornice częstotliwości serii HV610 mogą być szeroko stosowane w dźwigach, dźwigach odlewniczych, dźwigach z cewką stalową, wciągnikach elektrycznych, maszynach chwytakowych, dźwigach ogólnych, dźwigach portowych, dźwigach mostowych, żurawiach wieżowych, maszynach górniczych, platformach wiertniczych i innych rodzajach podnoszenia ładunków.

Cechy produktu
Charakterystyka specjalizacji
Kontrola zapobiegająca kołysaniu
· Kontroluj kąt obrotu rozrzutnika, kontrolując jego prędkość obrotową, tłumiąc w ten sposób wahania rozrzutnika i uzyskując płynną kontrolę i wydajną pracę.
Obciążenie i prędkość
· Dostosuj prędkość pracy sprzętu w czasie rzeczywistym do aktualnych zmian obciążenia, mając na uwadze wydajność i bezpieczeństwo, aby sprzęt mógł pracować w jak najlepszych warunkach
Zabezpieczenie haka przesuwnego
· Hak przesuwny jest wykrywany podczas procesu hamowania, a hak przesuwny jest chroniony poprzez kontrolowanie mocy silnika tak, aby unosił się w powietrzu, aby zapobiec wypadkom.
Limit opóźnienia
· Proste pozycjonowanie osiąga się poprzez współpracę limitu zwalniania i limitu zatrzymania, tak że obiekt sterujący zatrzymuje się w zadanym bezpiecznym obszarze
Zabezpieczenie przed luźną liną
· Podczas wchodzenia w górę porusza się ze stałą prędkością i wykrywa, czy wspomniano o ciężkim przedmiocie. Wykrywa, czy wspomniano o ciężkim obiekcie, a następnie powoli przyspiesza, aby równomiernie wznosić się.
Wykrywanie zerowego powrotu dźwigni sterującej
· Podczas włączania można ocenić informacje o statusie dźwigni sterującej w celu podjęcia decyzji, czy przyjąć polecenie uruchomienia, aby uniknąć niebezpieczeństwa spowodowanego początkowym natychmiastowym działaniem po włączeniu zasilania.
Parametry makro
· Odpowiedni mechanizm podnoszący można wybrać zgodnie z wartością makro ustawienia parametru podnoszenia, np. 0: mechanizm podnoszący, 1: mechanizm translacyjny
Sterowanie hamulcem
· Kiedy falownik uruchamia się i zatrzymuje, hamulec jest kontrolowany poprzez wykrywanie częstotliwości i prądu, aby uniknąć kołysania się, poprawiając w ten sposób wydajność systemu, bezpieczeństwo i stabilność.

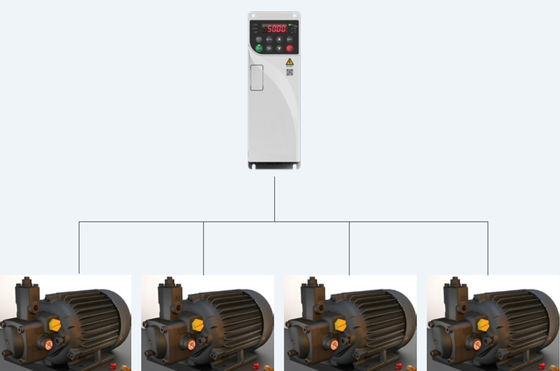

Wielokrotne przełączanie silników
· Wewnętrznie obsługuje 4 zestawy parametrów silnika i może sterować 4 różnymi silnikami poprzez przełączanie poleceń

Wysoka niezawodność
Innowacyjna konstrukcja niezależnego kanału powietrznego
· Cała maszyna ma niezależną konstrukcję kanału powietrznego, a wrażliwe komponenty są odizolowane od kanału powietrznego, co znacznie poprawia zdolność adaptacji produktu do otoczenia.
· Skutecznie zapobiegają przedostawaniu się kurzu i zanieczyszczeń do wnętrza falownika i zapobiegają awariom spowodowanym zwarciami elektrycznymi, uszkodzeniem podzespołów itp.
Koncepcje projektów termicznych i profesjonalna analiza symulacji cieplnej
· Zastosuj wydajne i dokładne oprogramowanie platformy do symulacji termicznej, aby zapewnić niezawodność termiczną całej maszyny
· Zaawansowane technologie i urządzenia do testowania i weryfikacji termicznej skutecznie testują teoretyczne wyniki projektowania termicznego
Rygorystyczny test wzrostu temperatury całej maszyny
· Rygorystyczne procedury testów weryfikacyjnych przy pełnym obciążeniu i przeciążeniu, a także rygorystyczne standardy akceptacji wzrostu temperatury dla kluczowych komponentów, aby zapewnić długoterminową i niezawodną pracę w warunkach ekstremalnego obciążenia
· Wszystkie produkty przed opuszczeniem fabryki poddawane są starzeniu pod obciążeniem w wysokiej temperaturze, skutecznie zapobiegając rozproszonym awariom urządzeń przechwytujących i zapewniając jakość produktu przed opuszczeniem fabryki.
Automatyczny proces natryskiwania konforemnej powłoki zabezpieczającej
· Stosując automatyczny proces natryskiwania konformalnej farby zabezpieczającej, można zaprojektować różne strategie natryskiwania w zależności od różnych płytek drukowanych, skutecznie zapewniając równomierność natryskiwania płytek drukowanych i spójność partii produktów

Wysoka zdolność adaptacji
Konstrukcja o szerokim zakresie napięcia
· Napięcie znamionowe: trójfazowe 380V ~ 480V
· Częstotliwość zasilania wejściowego: (50 Hz/60 Hz) ±5%
· Dopuszczalny zakres wahań napięcia: -15%Vac～+10%Vac
Mała ingerencja zewnętrzna
· Wbudowany filtr C3 skutecznie tłumi harmoniczne o wysokiej częstotliwości generowane przez falownik podczas pracy, spełniając wymaganiaNorma Unii Europejskiej EN61800-3
· Prosta i przyjazna, przełomowa konstrukcja EMC może skutecznie zmniejszyć prąd upływowy do uziemienia
projekt konstrukcyjny
· Konstrukcja typu książkowego, zmniejszająca objętość o około 40% w porównaniu do tradycyjnych modeli
· Możliwość montażu obok siebie całej maszyny

Doskonała wydajność
Kompleksowa technologia napędów silnikowych
· Wspomaganie sterowania napędem trójfazowych silników asynchronicznych i silników synchronicznych z magnesami trwałymi
· Obsługa sterowania V/F, wektora w otwartej pętli, sterowania wektorowego w pętli zamkniętej
·Wsparcie kontroli trybu prędkości i momentu obrotowego
· Funkcja śledzenia prędkości obsługi, mniejszy prąd udarowy
Dokładna funkcja samouczenia się silnika
· Potrafi dokładnie przeprowadzić samouczenie się parametrów silnika, ułatwić obsługę i debugowanie oraz poprawić dokładność sterowania i szybkość reakcji.
· Kompleksowe i bogate funkcje samouczenia, w tym różnorodne funkcje samouczenia się silnika (dynamiczne, statyczne, statyczne + dynamiczne)
Dynamiczne samouczenie się: samouczenie się obciążenia musi być odłączone, odpowiednie na okazje, w których wymagane są wysokie wymagania dotyczące dokładności sterowania.
Samouczenie statyczne: nadaje się do sytuacji, w których nie można odłączyć silnika od obciążenia, aby uniknąć dynamicznego samouczenia się po zainstalowaniu sprzętu.
Kompleksowe tryby sterowania silnikiem
· Tryb sterowania V/F
· Tryb sterowania wektorowego w otwartej pętli (OLVC).
· Tryb sterowania wektorowego w zamkniętej pętli (CLVC).
Duży moment rozruchowy
· Wektor w pętli otwartej (OLVC): 0,5 Hz/150%
· Wektor w pętli zamkniętej (CLVC): 0 Hz/200%
Wysoka zdolność przeciążeniowa
· Przeciążalność: 150% prądu znamionowego przez 60 s, 180% prądu znamionowego przez 10 s

Wygodna konstrukcja

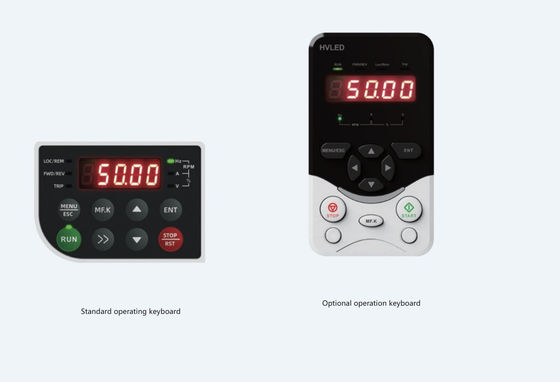

Klawiatura operacyjna
· Standardowe maszyny o mocy 110 kW i mniejszej są dostarczane z wbudowaną klawiaturą LED i nie obsługują zewnętrznego okablowania. Standardowe maszyny o mocy 132 kW i większej są dostarczane z wbudowaną klawiaturą LED obsługującą zewnętrzne okablowanie.
· Zewnętrzne wejście klawiatury o mocy 110 kW i mniejszej można wyposażyć w niezależną klawiaturę LED
· Klawiatura operacyjna posiada takie funkcje, jak debugowanie parametrów, monitorowanie stanu pracy, sterowanie uruchamianiem i zatrzymywaniem oraz kopiowanie parametrów.
Różne rozszerzone funkcje
· Opcjonalna karta komunikacyjna obsługująca Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP i inną komunikację magistralową (gniazdo karty rozszerzeń SLOT1)
· Opcjonalna obsługa różnych kart interfejsu z tabliczką kodową (gniazdo karty rozszerzeń SLOT2)
· Opcjonalna obsługa karty rozszerzeń terminali we/wy (gniazdo karty rozszerzeń SLOT1, szczegółowe informacje można znaleźć w opisie terminala „Akcesoria opcjonalne”)
Uwaga: Opcjonalna karta rozszerzeń terminali we/wy i karta rozszerzeń komunikacyjnych znajdują się w tym samym gnieździe kart rozszerzeń i nie można ich instalować i używać w tym samym czasie.
Obsługa różnych funkcji aplikacji
· Kiedy przetwornica częstotliwości uruchamia się i zatrzymuje, można sterować hamulcem trzymającym silnika
· Funkcja sterowania wieloma prędkościami, realizująca pracę 16-biegową poprzez zaciski sterujące
· Funkcja zerowego serwa, silnik może osiągnąć blokowanie pozycji przy zerowej prędkości w trybie CLVC
· Losowa głębokość PWM może poprawić ostry hałas silnika
· Tryb pracy redundantnej enkodera, który w przypadku awarii enkodera może automatycznie przejść w tryb OLVC
Oprogramowanie do szybkiego debugowania w tle
· Monitorowanie, edycja parametrów i inne funkcje sprawiają, że debugowanie i konserwacja są wygodniejsze
· Obsługuje rejestrację zdarzeń i usterek, czyniąc usterki niewidocznymi
Niezawodna funkcja hamowania
· Z funkcją hamowania prądem stałym
· Wszystkie serie są standardowo wyposażone w wbudowany moduł hamulcowy
· Zwiększenie rezystora hamowania może zapewnić lepszy efekt hamowania, jednocześnie oszczędzając miejsce na instalację elektryczną użytkownika i koszty energii elektrycznej.


Specyfikacja techniczna
