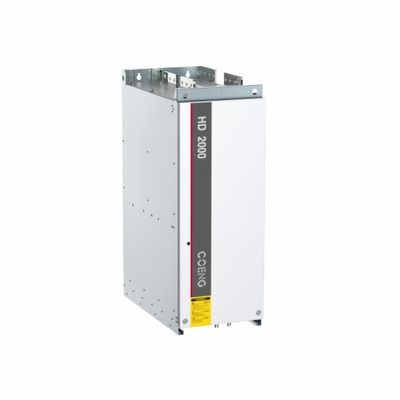

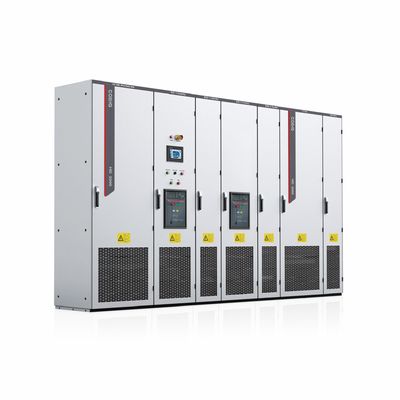

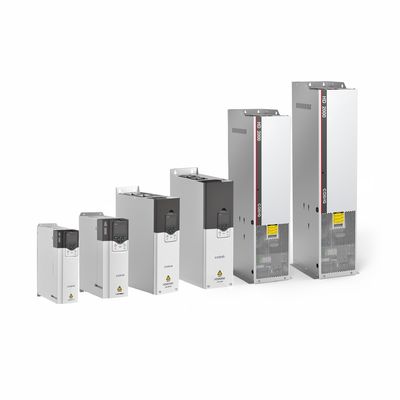

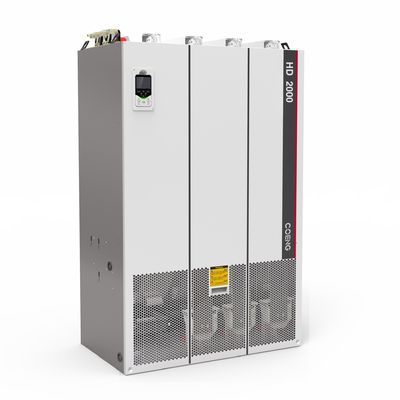

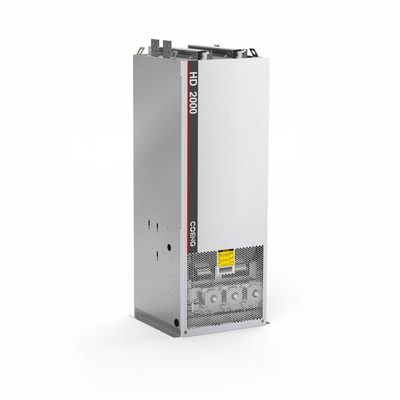

HD2000 Inwerter Jednostki napędowe o zmiennej częstotliwości AC-DC-AC Maks. moc pracy równoległej 11200 kW Chłodzone powietrzem

  • HD2000 Inverter AC-DC-AC Variable Frequency Drive Units Max. Parallel Operation Power 11200kW Air-cooled
  • HD2000 Inverter AC-DC-AC Variable Frequency Drive Units Max. Parallel Operation Power 11200kW Air-cooled
  • HD2000 Inverter AC-DC-AC Variable Frequency Drive Units Max. Parallel Operation Power 11200kW Air-cooled
  • HD2000 Inverter AC-DC-AC Variable Frequency Drive Units Max. Parallel Operation Power 11200kW Air-cooled
  • HD2000 Inverter AC-DC-AC Variable Frequency Drive Units Max. Parallel Operation Power 11200kW Air-cooled
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE
Numer modelu HD2000-C-10-2
Minimalne zamówienie 1
Szczegóły pakowania Drewniana skrzynia
Czas dostawy 7-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Jeden/wiele dysków Elastyczny system z jednostkami/szafami obsługującymi dwie/cztery ćwiartki modułowa konstrukcja Umożliwia elastyczność aplikacji i kompleksową integrację systemu
Jednostki prostownicze Jednostki prostownicze Basic/Smart/PWM do wszechstronnej konwersji mocy Max. Maks. Single Unit Power Moc pojedynczej jednostki 1400 kW (chłodzony powietrzem), 2800 kW (chłodzony cieczą)
Poziomy napięcia 400 V, 690 V, 1140 V, 1380 V Max. Maks. Parallel Operation Power Moc pracy równoległej 11200 kW (chłodzony powietrzem), 22400 kW (chłodzony cieczą)
Podkreślić

Jednostki napędowe o zmiennej częstotliwości o mocy 11200 kW

,

Jednostki napędowe o zmiennej częstotliwości chłodzone powietrzem

,

Przesyłka zmiennej częstotliwości AC-DC-AC
Zostaw wiadomość
opis produktu
CHARAKTERYSTYKA WYDOWANIA

Niezawodne projektowanie inżynieryjne


.Zbyt nadmierne systemy sterowania i zasilania

.Przedłużony okres użytkowania szybko zużywanych części rozpraszających ciepło
Innowacyjny radiator o wysokiej mocy cieplnej, odporny na duże obciążenia.

Kable światłowodowe stosowane do układów sterowania i jednostek zasilania w celu odporności na zakłócenia

.Izolacja kanałów rozpraszania ciepła od elementów wewnętrznych w celu ochrony elementów i lepszego dostosowania do środowiska



Modułowa konstrukcja do łatwej konserwacji



Łatwa konserwacja, brak specjalnych narzędzi

- umożliwiające utrzymanie wszystkich modułów z przodu

.Inteligentny system diagnostyki usterek w celu szybkiego wykrycia usterek



Duża zdolność dostosowywania



.System z jednym/wielopropulsorowym napędem w postaci jednostek/skarbów z dwoma/czterema kwadrantami

.Zrozumiałe jednostki naprawiające: jednostka naprawiająca podstawowa/inteligentna/PWM

.Możliwość dostosowania sieci, wspieranie szerokiego zakresu wejścia sieci

.Normalna eksploatacja w warunkach mechanicznych klasy 3M5 lEC 60721

Dokładny projekt mechaniczny



Dostosowalne protokoły komunikacyjne



W tym profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet i deviceNet itp.

Oprogramowanie do szybkiego debugowania w tle.hopelnsight, w tym ustawienia parametrów serii, pobieranie danych o usterkach i analizy kształtu fali, wysokiej prędkości oscyloskop i edycja



Bogate narzędzia do interakcji między człowiekiem a maszyną



.Konfigurowalny panel klawiatury LCD obsługujący ustawienia parametrów i wyświetlanie informacji o systemie

Wspieranie połączenia z hopelnsight za pośrednictwem komputera komputerowego dla inteligentnego rejestrowania i diagnozowania usterek



Model Inwerter inżynieryjny niskiego napięcia serii HD2000 ((chłodzony płynem)
Podstawowy korektor Napięcie wejściowe 4380 V ≈ 480 V,6500 V ̇ 690 V
Częstotliwość wejścia (50Hz/60Hz) ± 6%
Napięcie wyjściowe napięcie wejściowe * 1,32 (w warunkach pełnego obciążenia)
Pojemność przeciążenia Względne przeciążenie przy 150% prądu znamionowego przez 60 sekund, maksymalny prąd (Imax), przeciążenie prądu stałego przez 5 sekund,cykl roboczy 300 sekund
Wydajność operacyjna ≥99% Wydajność
Euniki ochrony Funkcje zabezpieczające: ochrona przed przegrzaniem, ochrona przed łagodnym uruchomieniem, blokada
ochronę i więcej.
Inteligentny wyprostowacz Napięcie wejściowe 4:80V ~ 480V,6: 500V ~ 690V
Częstotliwość wejścia 47 ~ 63 Hz
Napięcie wyjściowe napięcie wejściowe * 1,3 (w warunkach pełnego obciążenia)
Pojemność przeciążenia Względne przeciążenie przy 150% prądu znamionowego przez 60 sekund, maksymalny prąd (Imax), przeciążenie prądu stałego przez 5 sekund,cykl roboczy 300 sekund
Wydajność operacyjna ≥98,5% Skuteczność
Funkcje ochronne Funkcje ochronne: ochrona przed przegrzaniem, ochrona przed prądem, ochrona przed przepuszczaniem IGBT i wiele innych
Sprostownik PWM Napięcie wejściowe 4380V~480V,6500 V ~ 690 V,9Wyniki badań
Częstotliwość wejścia 47 ~ 63 Hz
Napięcie wyjściowe Napięcie wejściowe * 1,5 (w warunkach znamionowych)
Pojemność przeciążenia Względne przeciążenie przy 150% prądu znamionowego przez 60 sekund, maksymalny prąd (Imax), przeciążenie prądu stałego przez 5 sekund,cykl roboczy 300 sekund
Wydajność operacyjna Wydajność ≥98% (w tym jednostka filtracyjna LCL)
Współczynnik mocy regulowane (stawienie fabryczne na 1)
Funkcje ochronne Funkcje ochronne: ochrona przed przegrzaniem, ochrona przed prądem, ochrona przed przeciążeniem, ochrona przed przepuszczaniem IGBT i inne.
Inwersja Włókno wejściowe 4471 Vdc ≈ 780 Vdc,6550Vdc 1100Vdc,9/488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Napięcie wyjściowe 0 ~ napięcie wejściowe prądu przemiennego korektoru
Częstotliwość wyjścia 0 ~ 500 Hz
Zakres prędkości W/F:1:50 OLVC:1/00 CLVC:1:1000
Stabilność prędkości Wymagania:00,2% CLVC:00,01%.
Zmiany prędkości Wymagania:00,2% CLVC:00,1%
Moment wyjściowy Zmiany w zakresie emisji (z wyjątkiem emisji w zakresie emisji)
Regulacja momentu obrotowego V/F: nieobsługiwane OLVC:obsługiwane CLVC: obsługiwane
Dokładność momentu obrotowego Zmiany w poziomach oddzielnych
Czas reakcji momentu obrotowego Wymagania dotyczące:
Prędkość reakcji Zmiany pomiarów:
Ekwiwalent dynamicznego spadku prędkości Wymagania:00,5%*s CLVC:00,3%*s
Warunki środowiska Temperatura -15°C ~ +40°C Bez obniżenia temperatury, stosuje się obniżenie temperatury +40°C ~ +55°C
wilgotność 5% ~ 95% kondensacji Mon
Wysokość ≤ 4000m, obniżenie wartości ma zastosowanie od 2000m do 4000m
Dane mechaniczne Wydajność antywibracyjna Zgodne z normą IEC 60721-3-3:2002
Poziom ochrony IP00 / IP20 / IP40
Poziom bezpieczeństwa Zgodne z normą UL 508C-2004
Metoda chłodzenia O temperaturze nieprzekraczającej 20 °C




Szczegółowa specyfikacja Pobierz  Specyfikacja HD2000.pdf


Zalety Inwersora VFD z napędem silnikowym

  • Uniwersalny system jedno-/wielo-napędowy: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnikowym zapewnia elastyczność działania jako system jedno- lub wielo-napędowy,umożliwiające dostosowanie go do różnych wymagań aplikacjiMożna go skonfigurować z dwoma lub czterema kwadrantami, zapewniając zwiększone możliwości sterowania.



  • Modułowa konstrukcja dla elastyczności zastosowań: Modułowa konstrukcja falownika VFD HD2000 400V 690V 1140V1380V umożliwia łatwą personalizację i integrację z różnymi systemami.Pozwala na płynną integrację z innymi komponentami, zwiększając ogólną wydajność systemu i zdolność adaptacyjną.



  • Kompleksowe jednostki naprawcze: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnika posiada szereg jednostek naprawczych, w tym opcje Basic, Smart i PWM.Ten kompleksowy wybór zapewnia precyzyjną i skuteczną konwersję mocy, dostosowane do specyficznych potrzeb aplikacji.



  • Wysoka moc: przy maksymalnej mocy jednostkowej 1400 kW (chłodzonej powietrzem) i 2800 kW (chłodzonej cieczą), HD2000 może obsłużyć wymagające wymagania energetyczne,zapewnienie niezawodnej pracy w trudnych warunkach.



  • Szeroki zakres napięcia: HD2000 obsługuje wiele poziomów napięcia, w tym 400V, 690V, 1140V i 1380V. Ta wszechstronność umożliwia kompatybilność z różnymi systemami zasilania,rozszerzenie jego zastosowania w różnych branżach.



  • Skalowalna praca równoległa: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnikowym umożliwia pracę równoległą z dużą maksymalną mocą mocy 11200kW (chłodzony powietrzem) i 22400kW (chłodzony płynem).Ta skalowalność ułatwia zsynchronizowane działanie wielu napędów, zwiększając wydajność i wydajność systemu.



  • Kompatybilność silnika: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnika jest kompatybilny z różnymi typami silników, w tym silnikami indukcyjnymi asynchronicznymi, silnikami synchronicznymi z magnetami stałymi,i silników z synchroniczną niechęciąTo szerokie wsparcie silnika zapewnia kompatybilność z różnymi zastosowaniami napędzanymi silnikiem.



  • Zaawansowane tryby sterowania: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnikowym oferuje wiele trybów sterowania, w tym V / F, sterowanie wektorem zamkniętego pętli (CLVC) i sterowanie wektorem otwartego pętli (OLVC).Te opcje sterowania zapewniają precyzyjne sterowanie silnikiem i optymalizację dla różnych wymagań operacyjnych.



  • Wydajne opcje chłodzenia: Inwerter VFD HD2000 400V 690V 1140V1380V z napędem silnikowym jest dostępny zarówno w wariantach chłodzonych powietrzem (standardowa konfiguracja), jak i chłodzonych płynem (L).Ta elastyczność w trybie chłodzenia zapewnia efektywne rozpraszanie ciepła i niezawodną pracę w różnych środowiskach.
