Rozwiązanie All-in-One HV500 Series Inverter z wbudowaną funkcją PLC

  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE, IEC
Numer modelu HV500-9
Minimalne zamówienie 1
Szczegóły pakowania Drzewna obudowa
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Stopień nierównowagi Uin ≤3% Metoda kontroli V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Precyzja regulacji prędkości 0,2% podatku od nieruchomości, 0,01% podatku od nieruchomości Zakres regulacji prędkości 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Częstotliwość wyjścia 0Hz~500Hz Podnoszenie momentu obrotowego 0,0%~30,0%
Częstotliwość wejściowa 50Hz/60Hz±5% Wejście Uin 200 V (-15%) ~ 240 V (+10%) 3 fazy, 380 V (-15%) ~ 480 V (+10%) 3 fazy, 500 V (-15%) ~ 690 V (+10%)
Podkreślić

Inwerter funkcjonalności PLC

,

Wbudowany inwerter PLC

,

Inwerter rozwiązania All-in-One Drive
Zostaw wiadomość
opis produktu

CHARAKTERYSTYKA WYDOWANIA



Oprogramowanie do szybkiego debugowania

Mocny i łatwy w obsłudze, z funkcjami takimi jak ustawienie parametrów, oscyloskop w czasie rzeczywistym, rejestracja usterek, rejestracja zdarzeń itp.



Doskonała wydajność

zawieszenie przy zerowej prędkości;
Odpowiedź momentu obrotowego 1-3 ms;
W przypadku pojazdów z silnikami silnikowymi, które nie posiadają silnika silnika silnikowego, należy zastosować następujące procedury:
Doskonała solidność;
Dokładna identyfikacja modelu silnika w trybie offline/online.



Wiele potrzeb zaspokojonych

Standardowy panel LCD w celu poprawy doświadczenia użytkownika;
Funkcja sterowania master-slave;
Rozszerzalna karta komunikacyjna, karta kodowania dysków, karta wykrywania napięcia.



Łatwość obsługi

wspieranie zewnętrznego zasilania wejściowego 24 V prądu stałego;
Wbudowany układ hamulcowy jest możliwy do oszczędzania kontroli instalacji;
Projektowanie w stylu książki w celu wspierania bezproblemowej instalacji bok po bok.



Uniwersalność

Liczne międzynarodowe certyfikaty standardowe, zgodne z dyrektywami RoHS;
obsługiwane sterowanie V/F, OLVC i CLVC;
Wspierane kilka protokołów komunikacji;
Wspierane silniki synchroniczne z asynchronicznymi i stałymi magnesami.



Trwałość

Poziom drgań mechanicznych 3M3;
Niezależna konstrukcja kanałów powietrznych;
Automatyczne opryskiwanie powłoką zgodną;
Wbudowany dynamiczny model temperatury połączenia, ułatwiający stosowanie bezpieczeństwa produktu.

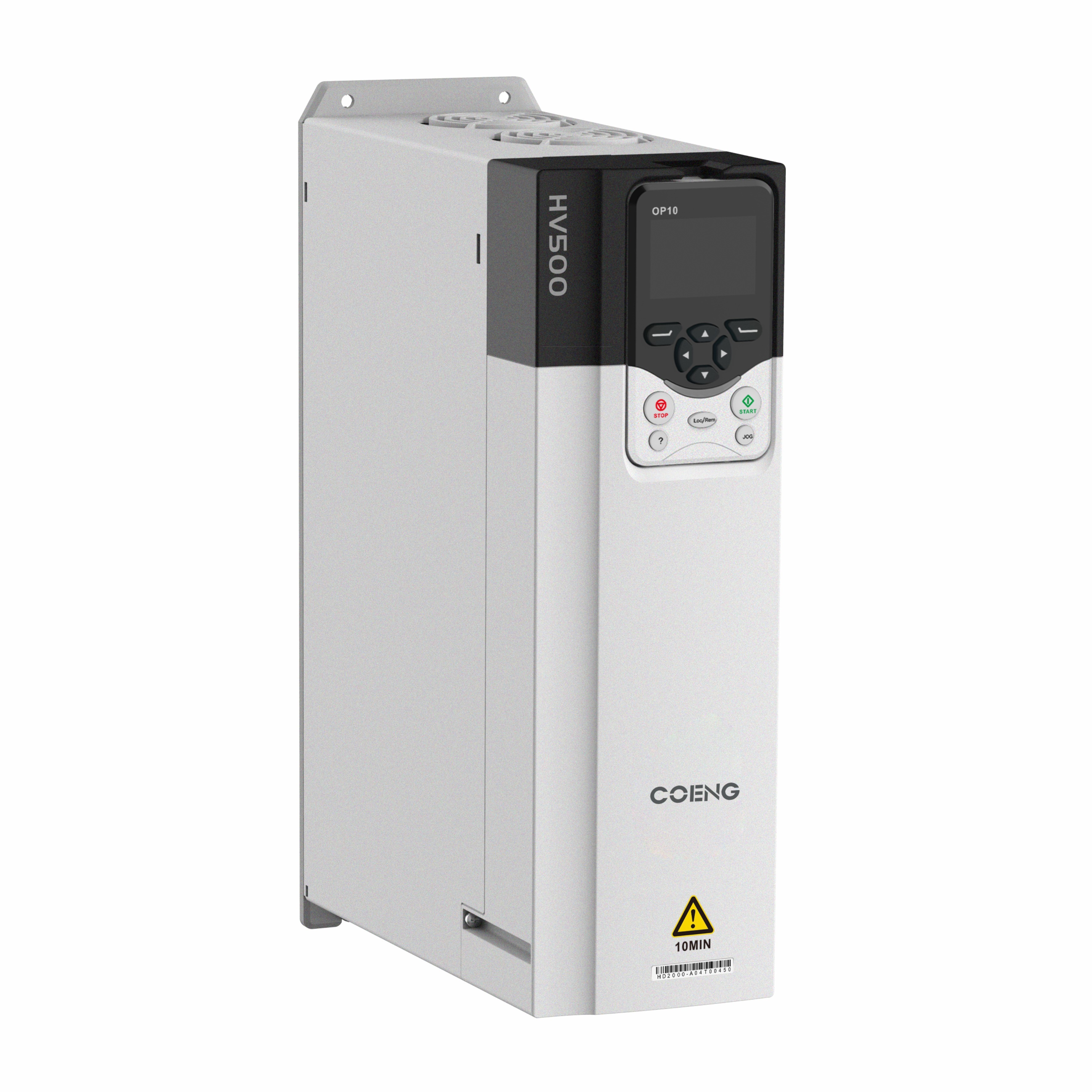

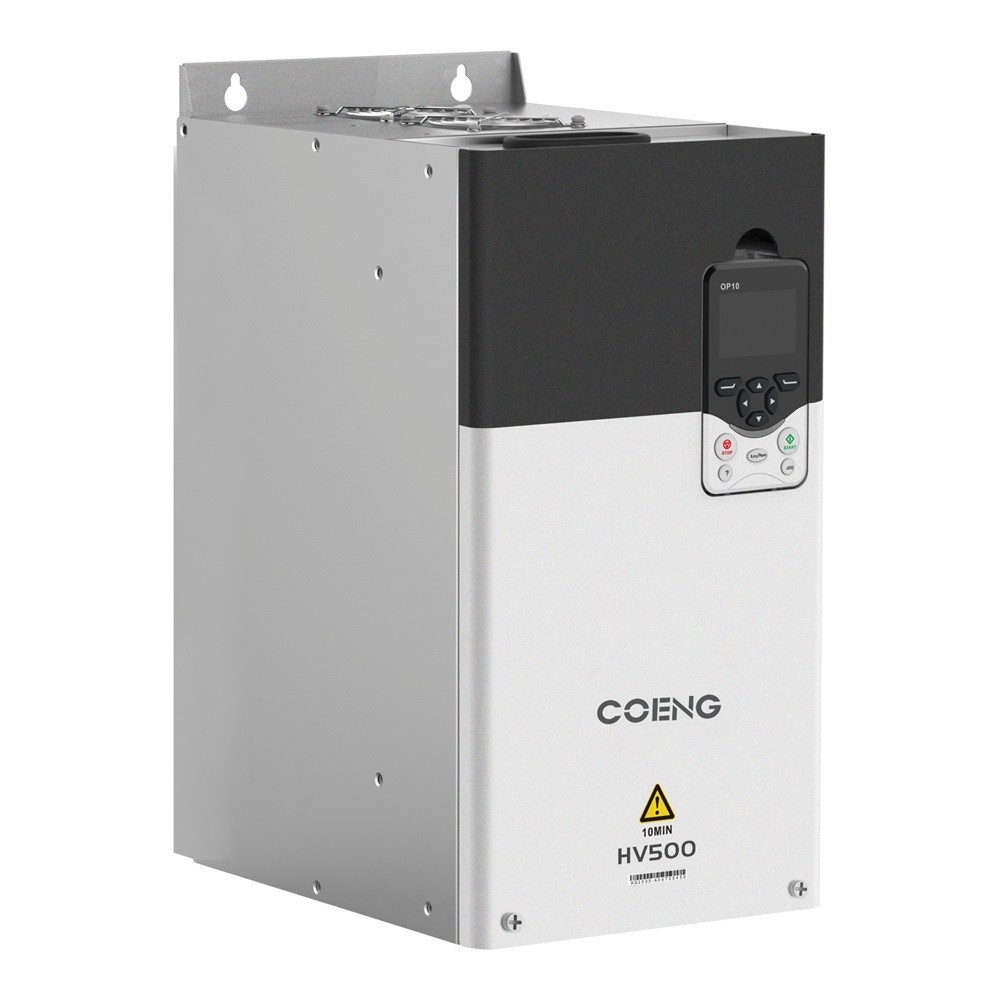

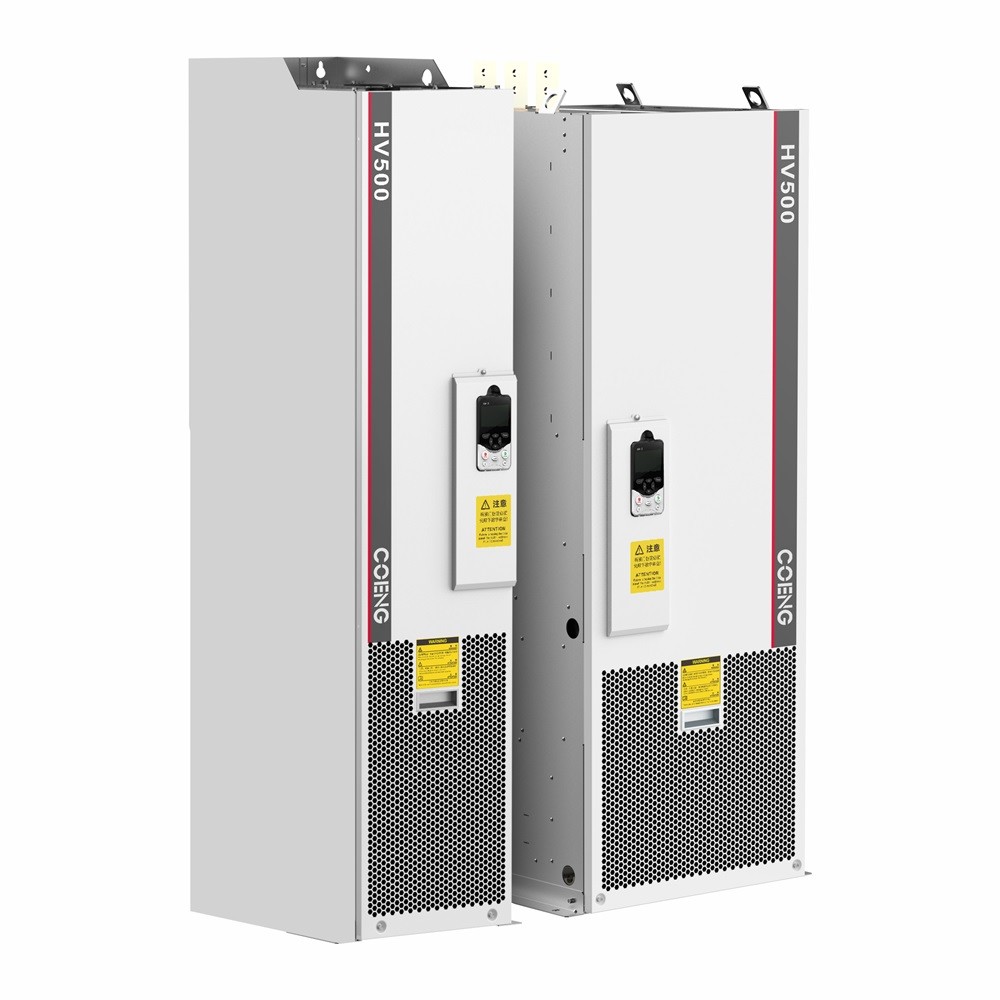

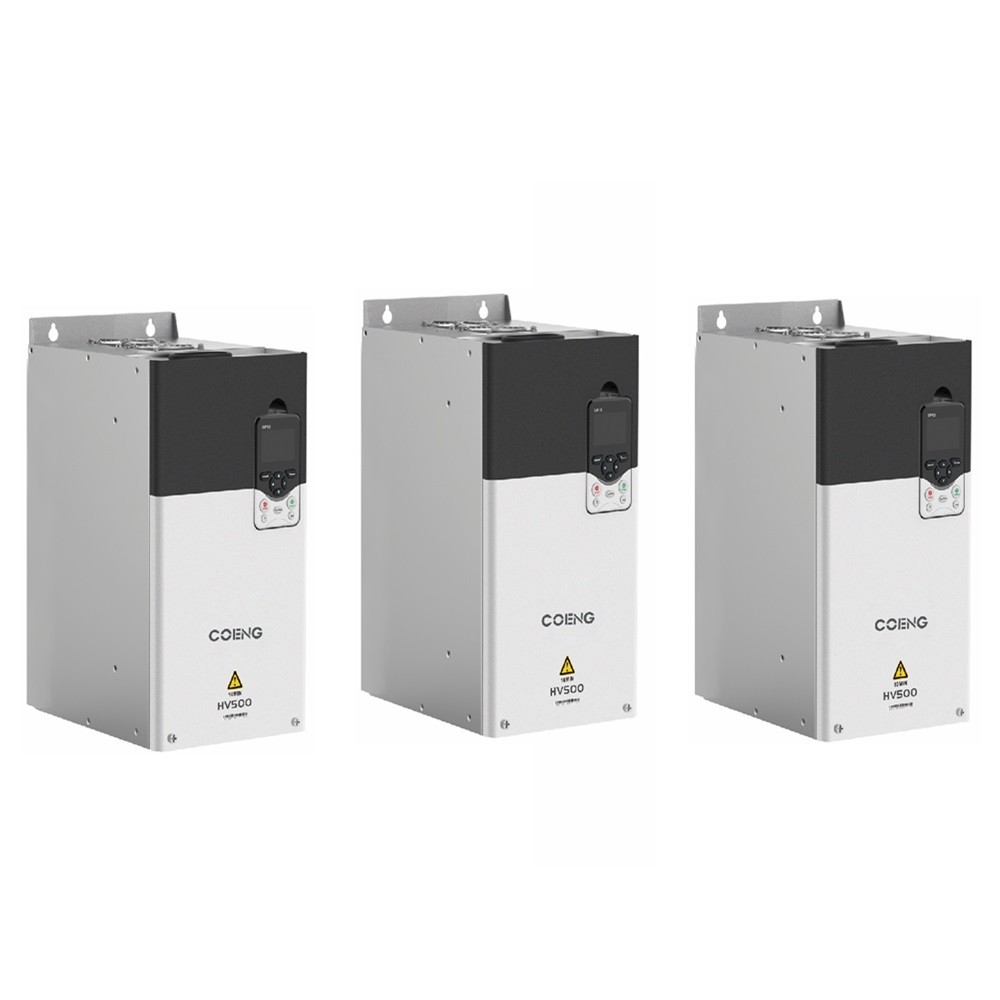

Rozwiązanie All-in-One HV500 Series Inverter z wbudowaną funkcją PLC 0Rozwiązanie All-in-One HV500 Series Inverter z wbudowaną funkcją PLC 1Rozwiązanie All-in-One HV500 Series Inverter z wbudowaną funkcją PLC 2



Główne parametry



Model HV500 Inwerter jedno napędowy niskiego napięcia
iWpływ/wyjście
Władza		 Wpływ Uin 200V (-15%) ~ 240V (+10%) 3faza, 380V (-15%) ~ 480V (+10%) 3faza,
500V (-15%) ~ 690V (+10%) 3faza
Częstotliwość wejścia 50 Hz/60 Hz±5%
Stopień nierównowagi Uin ≤ 3%
Wydajność Uout 0V~Input Uin
Częstotliwość wyjścia 0 Hz ~ 500 Hz
Zakres mocy 2.2kW~560kW
Kontrola
Wydajność		 Rodzaj silnika Asynchroniczne / Synchroniczne
Metoda kontroli V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Zakres regulacji prędkości 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Moment uruchomienia VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz)
Dokładność momentu obrotowego ≤ 5%, kontrola wektorów
Prędkość obrotowa ≤ 5%, kontrola wektorów
Dokładność regulacji prędkości OLVC 0,2%, CLVC 0,01%
Odpowiedź momentu obrotowego < 5 ms, sterowanie wektorem
Dynamiczne obniżenie prędkości Zastosowanie metody wzorcowej
Czas przyspieszenia i spowolnienia 0.0s~3200.0s, 0.0min~3200.0min
Podnoszenie momentu obrotowego 00,0% do 30,0%
Przesyłka Aplikacja ciężkiego obciążenia 150% 1min/5min, lekki obciążenie 110% 1min/5min
Krzywa V/F Wiele sposobów: liniowa krzywa V/F, 5 rodzajów charakterystycznego trybu krzywej redukcji momentu obrotowego (2,0 mocy, 1,8 mocy, 1,6 mocy, 1,4 mocy, 1,2 mocy), zdefiniowana przez użytkownika krzywa VF
Dokładność częstotliwości wejścia Cyfrowe: 0.01Hz, analogowe: 0.01Hz
Kontrola
Wydajność		 Krzywa przyspieszenia i opóźnienia Prosta, krzywa S
Działanie wielokrotnych stopni prędkości 16-prędkościowe stopnie działania poprzez urządzenia sterujące
Automatyczna regulacja napięcia (AVR) Automatyczne utrzymywanie napięcia wyjściowego w stałym zakresie, gdy napięcie sieci zmienia się w określonym zakresie
Stała długość Ustawiona i stała regulacja długości
Wbudowany PID Można łatwo zbudować system sterowania zamkniętą pętlą
Funkcja wzmocnienia Wolny blok funkcji
iWpływ/wyjście Ustawić częstotliwość Klawisze, terminale w górę/dolę, operacja wielostronnej, pulsacja terminali, Komunikacja
Władza
Analogiczne terminale wejściowe AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Terminal wejściowy cyfrowy DI1-DI6, 6 programowalnych terminali wejściowych cyfrowych, izolacja optokoplarza, kompatybilna z wejściem odprowadzania/źródła
Cyfrowe terminale wejściowe/wyjściowe DIO1: szybki impuls wyjściowy, normalne wejście/wyjście; DIO2: szybki impuls wejściowy, normalne wejście/wyjście
Terminaly wyjściowe Anologa 2 struny 0V~10V/0 (4) mA~20mA
Wyjście przekaźnika 2Strings Typ kontaktu FormularzC
Wykrywanie temperatury silnika Wsparcie PT100/PT1000/KTY84
Interfejs STO SIL3/PLe Bezpieczna funkcja wyłączenia momentu obrotowego
Komunikacja Protokół Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet,Devicenet,ControlNet
t
Środowisko Wysokość Bez operacji obniżania wysokości w zakresie 2000 m wysokości; 2000 m~4000 m, każde podnoszenie 100 m, obniżanie 1% (prąd)
Temperatura działania -25°C~+40°C (40°C~55°C Ogrzewanie)
wilgotność 15%~95%, bez kondensacji
Wibracje 3M3, IEC60721-3-3
Temperatura przechowywania -40°C~+70°C
Miejsce operacji W pomieszczeniach wewnętrznych, bez bezpośredniego światła słonecznego, bez łatwopalnych, korozyjnych gazów, płynów i przewodzących cząstek
Akcesoria Karta kodowania, karta rozszerzenia łączności, karta wykrywania napięcia
Funkcja ochronna zwarcie, przepływ prądu, przeciążenie, nad napięciem, pod napięciem, utrata fazy, nad temperaturą, usterka zewnętrzna itp.
Efektywność 5.5kW~22kW: ≥93%; powyżej 30kW: ≥95%
Sposób instalacji Szafki
Stopień ochrony IP20
Chłodzenie Wymuszone chłodzenie powietrzem







1.Automatyka przemysłowa

Inwerter HV500 jest szeroko stosowany w systemach automatyki przemysłowej, gdzie precyzyjne sterowanie prędkością i momentem obrotowym silnika ma kluczowe znaczenie.kontrolę wektora w trybie otwartej pętli (OLVC);, oraz sterowanie wektorem zamkniętego pętli (CLVC), pozwala na optymalną wydajność w zadań od systemów przenośnikowych po ramiona robotyczne.



2.Systemy pompowania

Inwerter ten jest idealny do napędzania pomp w zastosowaniach takich jak oczyszczanie wody, nawadnianie i systemy HVAC.Precyzyjne możliwości regulacji prędkości Inwersora pomagają utrzymać przepływ i ciśnienie, zwiększając wydajność i zmniejszając zużycie energii.



3.Wentylatory i dmuchawy

W systemach wentylacyjnych i klimatyzacyjnych, Inwerter serii HV500 skutecznie kontroluje działanie wentylatora i dmuchawy.nie tylko optymalizuje wydajność, ale także minimalizuje zużycie energii.



4.Obsługa materiałów

W przemyśle produkcyjnym i logistycznym inwerter może być stosowany w różnych urządzeniach do obsługi materiałów, takich jak dźwigi, windy i paletyzatory.Szybka reakcja momentu obrotowego i możliwości sterowania dynamicznym zapewniają płynną pracę, nawet w różnych warunkach obciążenia.



5.Wykorzystanie w górnictwie i zastosowaniach ciężkich

Wytrzymałość HV500 sprawia, że nadaje się do zastosowań ciężkich w górnictwie i budownictwie.Może wytrzymać trudne warunki środowiskowe i jest zaprojektowany do niezawodnego działania w znacznych obciążeniach mechanicznych.
