HV500 Inwerter jedno napędowy niskiego napięcia 220V 380V 690V 2,2kW~560kW

  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo EC
Numer modelu HV500
Minimalne zamówienie 1
Szczegóły pakowania Karton, obudowa ze sklejki
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Stopień ochrony IP20 Droga chłodzenia Wymuszone chłodzenie powietrzem
wydajność 5,5 kW~22 kW: ≥93%; powyżej 30 kW: ≥95% Napięcie wejściowe 200 V (-15%) ~ 240 V (+10%) 3 fazy, 380 V (-15%) ~ 480 V (+10%) 3 fazy, 500 V (-15%) ~ 690 V (+10%)
Częstotliwość wejściowa 50Hz/60Hz±5% Napięcie wyjściowe 0V~Napięcie wejściowe
Częstotliwość wyjścia 0Hz~500Hz
Podkreślić

Inwerter z jednym napędem 690V

,

Inwerter z jednym napędem 220 V

,

Inwerter z jednym napędem 380 V
Zostaw wiadomość
opis produktu

WYDARZENIECharakterystyka

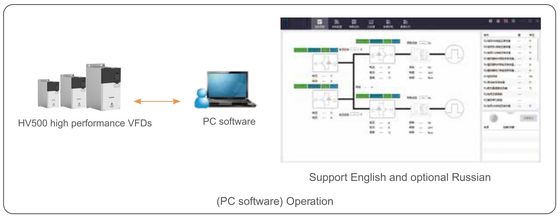

Oprogramowanie do szybkiego debugowania



Mocny i łatwy w obsłudze, z funkcjami takimi jak ustawienie parametrów, oscyloskop w czasie rzeczywistym, rejestracja usterek, rejestracja zdarzeń itp.



Doskonała wydajność



zawieszenie przy zerowej prędkości;
Odpowiedź momentu obrotowego 1-3 ms;
W przypadku pojazdów z silnikami silnikowymi, które nie posiadają silnika silnika silnikowego, należy zastosować następujące procedury:
Doskonała solidność;
Dokładna identyfikacja modelu silnika w trybie offline/online.



Wiele potrzeb zaspokojonych



Standardowy panel LCD w celu poprawy doświadczenia użytkownika;
Funkcja sterowania master-slave;
Rozszerzalna karta komunikacyjna, karta kodowania dysków, karta wykrywania napięcia.



Łatwość obsługi



wspieranie zewnętrznego zasilania wejściowego 24 V prądu stałego;
Wbudowany układ hamulcowy jest możliwy do oszczędzania kontroli instalacji;
Projektowanie w stylu książki w celu wspierania bezproblemowej instalacji bok po bok.



Uniwersalność



Liczne międzynarodowe certyfikaty standardowe, zgodne z dyrektywami RoHS;
obsługiwane sterowanie V/F, OLVC i CLVC;
Wspierane kilka protokołów komunikacji;
Wspierane silniki synchroniczne z asynchronicznymi i stałymi magnesami.



Trwałość



Poziom drgań mechanicznych 3M3;
Niezależna konstrukcja kanałów powietrznych;
Automatyczne opryskiwanie powłoką zgodną;
Wbudowany dynamiczny model temperatury połączenia, ułatwiający stosowanie bezpieczeństwa produktu.



Model HV500 Inwerter jedno napędowy niskiego napięcia
iWpływ/wyjście
Władza		 Wpływ Uin 200V (-15%) ~ 240V (+10%) 3faza, 380V (-15%) ~ 480V (+10%) 3faza,
500V (-15%) ~ 690V (+10%) 3faza
Częstotliwość wejścia 50Hz/60Hz±5%
Stopień nierównowagi Uin ≤ 3%
Wydajność Uout 0V~Input Uin
Częstotliwość wyjścia 0 Hz ~ 500 Hz
Zakres mocy 2.2kW~560kW
Kontrola
Wydajność		 Rodzaj silnika Asynchroniczne / Synchroniczne
Metoda kontroli V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Zakres regulacji prędkości 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Moment uruchomienia VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz)
Dokładność momentu obrotowego ≤ 5%, kontrola wektorów
Prędkość obrotowa ≤ 5%, kontrola wektorów
Dokładność regulacji prędkości OLVC 0,2%, CLVC 0,01%
Odpowiedź momentu obrotowego < 5 ms, sterowanie wektorem
Dynamiczne obniżenie prędkości Zastosowanie metody wzorcowej
Czas przyspieszenia i spowolnienia 0.0s~3200.0s, 0.0min~3200.0min
Podnoszenie momentu obrotowego 00,0% do 30,0%
Przesyłka Aplikacja ciężkiego obciążenia 150% 1min/5min, lekki obciążenie 110% 1min/5min
Krzywa V/F Wiele sposobów: liniowa krzywa V/F, 5 rodzajów charakterystycznego trybu krzywej redukcji momentu obrotowego (2,0 mocy, 1,8 mocy, 1,6 mocy, 1,4 mocy, 1,2 mocy), zdefiniowana przez użytkownika krzywa VF
Dokładność częstotliwości wejścia Cyfrowe: 0.01Hz, analogowe: 0.01Hz
Kontrola
Wydajność		 Krzywa przyspieszenia i opóźnienia Prosta, krzywa S
Działanie wielokrotnych stopni prędkości 16-prędkościowe stopnie działania poprzez urządzenia sterujące
Automatyczna regulacja napięcia (AVR) Automatyczne utrzymywanie napięcia wyjściowego w stałym zakresie, gdy napięcie sieci zmienia się w określonym zakresie
Stała długość Ustawiona i stała regulacja długości
Wbudowany PID Można łatwo zbudować system sterowania zamkniętą pętlą
Funkcja wzmocnienia Wolny blok funkcji
iWpływ/wyjście Ustawić częstotliwość Klawisze, terminale w górę/dolę, operacja wielostronnej, pulsacja terminali, Komunikacja
Władza
Analogiczne terminale wejściowe AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Terminal cyfrowy DI1-DI6, 6 programowalnych terminali wejściowych cyfrowych, izolacja optokoplarza, kompatybilna z wejściem odprowadzania/źródła
Cyfrowe terminale wejściowe/wyjściowe DIO1: szybki impuls wyjściowy, normalne wejście/wyjście; DIO2: szybki impuls wejściowy, normalne wejście/wyjście
Terminaly wyjściowe Anologa 2 struny 0V~10V/0 (4) mA~20mA
Wyjście przekaźnika 2Strings Typ kontaktu FormularzC
Wykrywanie temperatury silnika Wsparcie PT100/PT1000/KTY84
Interfejs STO SIL3/PLe Bezpieczna funkcja wyłączenia momentu obrotowego
Komunikacja Protokół Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet,Devicenet,ControlNet
t
Środowisko Wysokość Bez operacji obniżania wysokości w zakresie 2000 m wysokości; 2000 m~4000 m, każde podnoszenie 100 m, obniżanie 1% (prąd)
Temperatura działania -25°C~+40°C (40°C~55°C Ogrzewanie)
wilgotność 15%~95%, bez kondensacji
Wibracje 3M3, IEC60721-3-3
Temperatura przechowywania -40°C~+70°C
Miejsce operacji W pomieszczeniach wewnętrznych, bez bezpośredniego światła słonecznego, bez łatwopalnych, korozyjnych gazów, płynów i przewodzących cząstek
Akcesoria Karta kodowania, karta rozszerzenia łączności, karta wykrywania napięcia
Funkcja ochronna zwarcie, przepływ prądu, przeciążenie, nad napięciem, pod napięciem, utrata fazy, nad temperaturą, usterka zewnętrzna itp.
Efektywność 5.5kW~22kW: ≥93%; powyżej 30kW: ≥95%
Sposób instalacji Szafki
Stopień ochrony IP20
Chłodzenie Wymuszone chłodzenie powietrzem

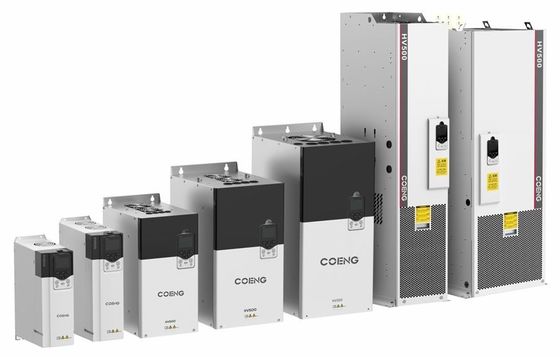

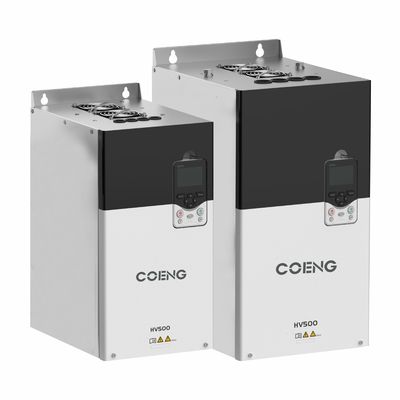

HV500 Inwerter jedno napędowy niskiego napięcia 220V 380V 690V 2,2kW~560kW 0

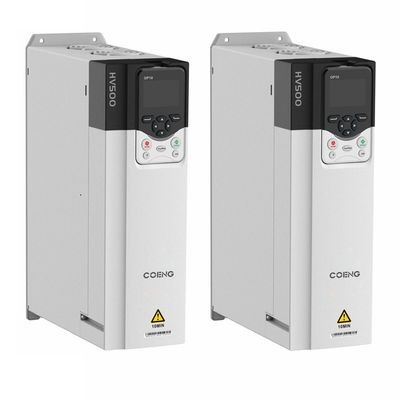

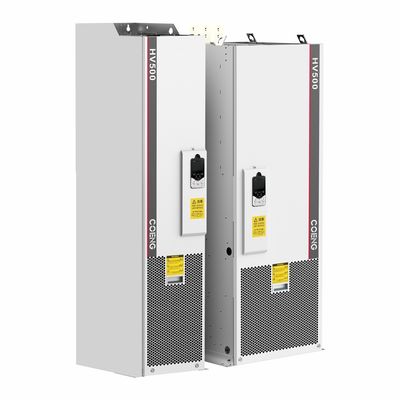

HV500 Inwerter jedno napędowy niskiego napięcia 220V 380V 690V 2,2kW~560kW 1HV500 Inwerter jedno napędowy niskiego napięcia 220V 380V 690V 2,2kW~560kW 2

Wprowadzenie do funkcji napędów zmiennej częstotliwości (VFD):

Funkcje napędów zmiennej częstotliwości (VFD)

  1. Kontrola prędkości

    • VFD regulują prędkość silników elektrycznych poprzez regulację częstotliwości i napięcia zasilania, umożliwiając precyzyjną regulację prędkości.

  2. Kontrola momentu obrotowego

    • Mogą one zarządzać momentem obrotowym silników, umożliwiając zastosowania wymagające stałego momentu obrotowego w różnych warunkach obciążenia.

  3. Oszczędności energii

    • Poprzez optymalizację prędkości silnika w oparciu o wymagania obciążenia, VFD znacząco zmniejszają zużycie energii, zwłaszcza w zastosowaniach o zmiennych obciążeniach.

  4. Łagodny start

    • VFD zapewniają funkcję miękkiego uruchamiania, umożliwiając stopniowe zwiększanie prędkości silników do pełnej prędkości.

  5. Elastyczność operacyjna

    • VFD umożliwiają łatwe dostosowanie prędkości i kierunku silnika, zwiększając elastyczność operacyjną w różnych zastosowaniach, takich jak przenośniki i pompy.

  6. Ulepszona kontrola procesów

    • Dzięki precyzyjnej kontroli prędkości VFD zwiększają kontrolę procesu, co prowadzi do poprawy jakości produktu i spójności procesów produkcyjnych.

  7. Zmniejszenie zużycia

    • Minimalizując nagłe uruchamianie i zatrzymanie, VFD zmniejszają zużycie mechaniczne komponentów, wydłużając żywotność silnika i powiązanego sprzętu.

  8. Zdalne monitorowanie i sterowanie

    • Wiele nowoczesnych VFD posiada inteligentną technologię umożliwiającą zdalne monitorowanie i sterowanie, umożliwiając efektywne zarządzanie działaniami silnika.

  9. Chroniące cechy

    • VFD często zawierają wbudowaną ochronę przed przeciążeniami, prądem i przegrzaniem, zapewniając bezpieczne działanie silników.

  10. Harmoniczne łagodzenie

    • Niektóre VFD są zaprojektowane w celu zmniejszenia harmonik generowanych podczas pracy, poprawy ogólnej jakości zasilania i zmniejszenia zakłóceń z innym sprzętem.

Wniosek

Napędy o zmiennej częstotliwości odgrywają kluczową rolę w nowoczesnych zastosowaniach przemysłowych, zapewniając skuteczne sterowanie działaniem silnika, a jednocześnie promując oszczędności energii i długowieczność urządzeń.Ich wszechstronność sprawia, że są niezbędne w różnych sektorach., w tym produkcji, HVAC i systemów energii odnawialnej.
