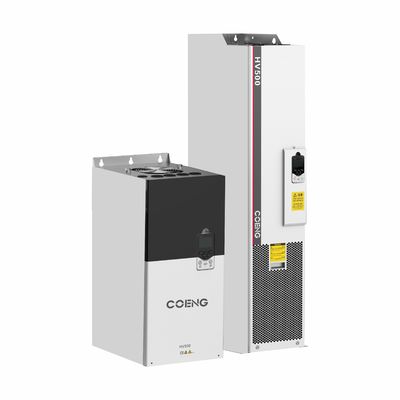

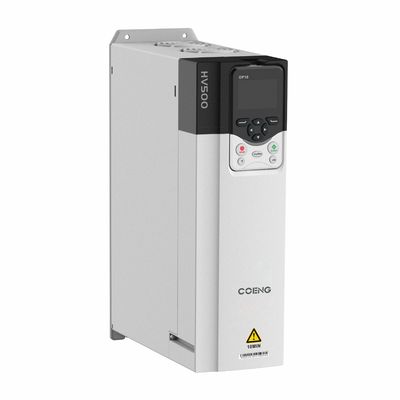

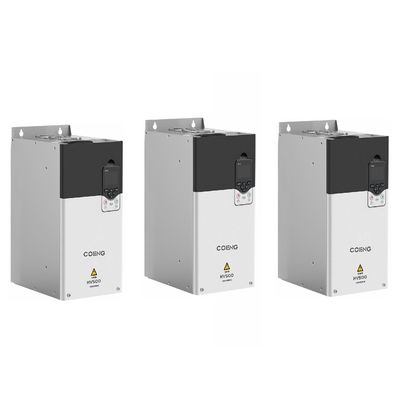

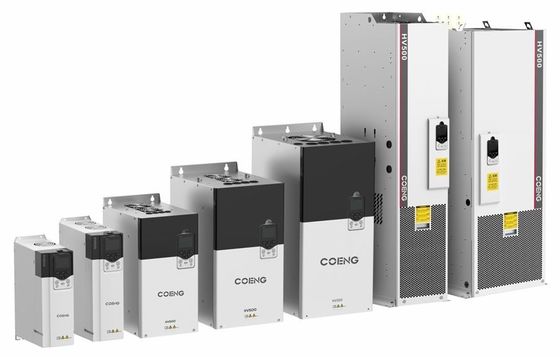

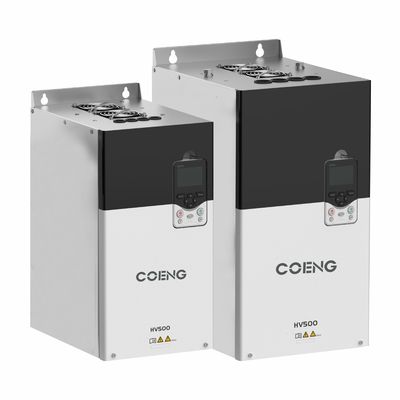

Przesyłka zmiennej częstotliwości o zmuszonym chłodzeniu powietrzem do dynamicznego obniżania prędkości i podnoszenia momentu obrotowego
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | COENG |
| Orzecznictwo | EC |
| Numer modelu | HV500 |
| Minimalne zamówienie | 1 |
| Szczegóły pakowania | Karton, obudowa ze sklejki |
| Czas dostawy | 10-30 dni roboczych |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 20000 ZESTAWÓW/ROK |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Stopień ochrony | IP20 | Droga chłodzenia | Wymuszone chłodzenie powietrzem |
|---|---|---|---|
| wydajność | 5,5 kW~22 kW: ≥93%; powyżej 30 kW: ≥95% | Napięcie wejściowe | 200 V (-15%) ~ 240 V (+10%) 3 fazy, 380 V (-15%) ~ 480 V (+10%) 3 fazy, 500 V (-15%) ~ 690 V (+10%) |
| Częstotliwość wejściowa | 50Hz/60Hz±5% | Napięcie wyjściowe | 0V~Napięcie wejściowe |
| Częstotliwość wyjścia | 0Hz~500Hz | ||
| Podkreślić | Chłodzenie powietrza,napęd zmiennej częstotliwości |
||
opis produktu
HV500 Wysokiej wydajności VFD Prędkość napędowa zmienna Prędkość prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości
Opis produktu
W oparciu o wyższą wydajność sterowania HD2000, HV500 jest wydajnym VFD z koncepcją produktu uniwersalny,łatwość obsługi i trwałość dla zastosowań średniej i wyższej klasy w przemyśle oraz w pojedynczych napędach.
HV500 jest szeroko stosowany w przemyśle metalurgicznym, podnoszącym, papierniczym, chemicznym, górniczym, włókienniczym, energetycznym i magazynowym.
ProduktCharakterystyka
Charakterystyka HV500 VFD
Trwałość
· Zadowolić drgania mechaniczne 3M3 podczas pracy z obciążeniem i zwiększyć trwałość produktu w trudnych warunkach drgań, takich jak samochód, metalurgia itp.
· Niezależna konstrukcja kanałów powietrznych, oddzielona od wrażliwych komponentów i poprawa zdolności adaptacyjnej do trudnych warunków
· Wbudowany model dynamicznej temperatury połączenia, wyjątkowe zwarcie i inne technologie ochronne, zwiększają bezpieczeństwo produktów
· Trzy przeciwfarbowe i automatyczne opryskiwanie, jedna płyta i cała maszyna są w pełni automatyczne pomiary100% badania starzenia, kompleksowa ochrona jakości produktu
Charakterystyka HV500 VFD
Różnorodność
· CE, cULus, STO International Certification Standard, zgodny z RoHS
· Wspieranie otwartej pętli V/F, otwartej pętli sterowania wektorem (OLVC) zamkniętej pętli sterowania wektorem (CLVC)
· Wsparcie jako silnik synchroniczny z magnetem stałym, silnik synchronizacji elektrycznej i inne sterowanie napędem silnika
· Szeroki zakres napięcia wejściowego, wsparcie 220V (200~240V), 380V (380~480V) i 690V (500~690V)
· Wsparcie dla Profibus, CANopen, Ethercat, Profinet IO i Modbus
Wykonalność
· Wspieranie zewnętrznego zasilania wejściowego 24V DC, bezpieczne i szybkie debugowanie i stosowanie
· Wbudowane układy hamulcowe umożliwiające łatwe podłączenie przewodów i oszczędność miejsca
· Konstrukcja typu "książka", bezproblemowa montaż bok po bok, oszczędność przestrzeni instalacyjnej
Panel wyświetlaczy LCD, obsługa aplikacji i oprogramowania hopeInsight, inteligentne połączenie i monitorowanie, uruchamianie i debugowanie w trybie online
Doskonała kontrola
Władca-niewolnik
Funkcja sterowania master-slave jest przede wszystkim przeznaczona do zastosowań wielo-maszynowych i obsługuje sztywne i elastyczne połączenia napędowego.Mistrz kontroluje prędkość, a niewolnik moment obrotowyW trybie sterowania master-slave sygnał sterowania zewnętrznego jest połączony tylko z masterem, który kontroluje prędkość.
Niewolnik za pośrednictwem połączenia seryjnego.
Odpowiedź momentu obrotowego
Techniczne
· Zwiększenie momentu obrotowego w trybie regulacji momentu obrotowego, czas reakcji prądu 2 ms
Kompatybilne
· Prąd pobudkowy i moment obrotowy wysoce odłączone, duża pojemność obciążenia szeroki zakres regulacji prędkości, doskonała reakcja dynamiczna
Kluczowe punkty techniczne dotyczące obserwacji łańcucha magnetycznego i szacowania prędkości
· Użycie obserwatora łańcucha magnetycznego zamkniętego łańcucha pełnego porządku,prędkość obrotowa silnika i opór statora są identyfikowane adaptacyjnie zgodnie z szacunkowym błędem prądu statora i szacunkiem łańcucha magnetycznego wirnika
· Dokładny model obserwacji łańcucha magnetycznego i szacowania prędkości, gwarantowany 0,5 Hz 150% wysoki moment startowy w trybie sterowania OLVC, a także funkcja otwartego pierścienia zero-prędkości
Szybkie oprogramowanie do debugowania
Oprogramowanie ma wiele profesjonalnych funkcji debugowania, takich jak ustawienia parametrów partii, pobieranie danych o awarii i analiza kształtu fali,wysokiej prędkości oscyloskop i duża liczba funkcji edycyjnych, oprogramowanie
obsługuje komunikację seryjną lub Ethernet, dzięki czemu oprogramowanie może utrzymywać falownik poprzez komunikację seryjną,ale także poprzez centralną komórkę sterującą poprzez Ethernet utrzymanie falownikaSchemat wygląda następująco:
Panel operacyjny
HIC200-OP-10-W to inteligentny panel operatora opracowany niezależnie dla produktów przesyłowych o wysokiej wydajności, który jest pouczający, przyjazny
i łatwy w obsłudze, i zgodnie z różnymi konfiguracjami panelu, jest podzielony na dwa rodzaje: funkcja Wi-Fi i bez funkcji Wi-Fi,
które są wygodnie stosowane do wysokiej wydajności, pojedynczej skrzyni biegów, systemu wielofunkcyjnego, może monitorować i regulować system.
Akcesoria
| Opcjonalnie | Moduł | Funkcja |
| Podstawa klawiatury | HVKMB | W zależności od sytuacji podstawę można zainstalować w określonej pozycji, a napęd może być obsługiwana przez obsługę klawiatury |
| Adapter komunikacyjny | HVCOM-USB | Napęd może osiągnąć komunikację wysokiej prędkości z komputerem za pośrednictwem tej opcji |
| Karta rozszerzająca Profibus-DP | HVCOM-DP | Jest dla komunikacji profibus-DP, może spełniać monitorowanie i diagnostykę inwerterów |
| ABZKód przyrostowy Karta rozszerzenia dysku |
HVPG-ABZ | Karta rozszerzająca dysk kodowy, dysk kodowy przyrostowy do wyjścia sygnału ABZ, sterowanie programowalne mocy, kompatybilny jedno-/dwupolarny wyjście dysku kodowego |
| CANotworzyć kartę rozszerzenia | HVCOM-CAN | Jest to dla CANopen komunikacji autobusowej, może spełnić monitorowanie i diagnostyki inwerterów |
| Władowanie trójfazowe moduł wykrywania |
HVVMU | Wykrycie napięcia trójfazowego, może być używany do stałego magnetycznego silnika synchronicznego sieć miękkiego uruchamiania, monitorowanie prędkości i inne funkcje |
Specyfikacja techniczna
| Specyfikacja techniczna | ||
| Wpływ/wyjście Władza |
Wpływ Uin | 200V (-15%) ~ 240V (+10%) 3faza, 380V (-15%) ~ 480V (+10%) 3faza, 500V (-15%) ~ 690V (+10%) 3faza |
| Częstotliwość wejścia | 50 Hz/60 Hz±5% | |
| Stopień nierównowagi Uin | ≤ 3% | |
| Wydajność Uout | 0V~Input Uin | |
| Częstotliwość wyjścia | 0 Hz ~ 500 Hz | |
| Kontrola Wydajność |
Rodzaj silnika | Asynchroniczne / Synchroniczne |
| Metoda kontroli | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Zakres regulacji prędkości | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Moment uruchomienia | VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) | |
| Dokładność momentu obrotowego | ≤ 5%, kontrola wektorów | |
| Prędkość obrotowa | ≤ 5%, kontrola wektorów | |
| Dokładność regulacji prędkości | OLVC 0,2%, CLVC 0,01% | |
| Odpowiedź momentu obrotowego | < 5 ms, sterowanie wektorem | |
| Zmniejszenie prędkości dynamicznej | Zastosowanie metody wzorcowej | |
| Czas przyspieszenia i spowolnienia | 0.0s~3200.0s, 0.0min~3200.0min | |
| Podnoszenie momentu obrotowego | 00,0% do 30,0% | |
| Przesyłka | Aplikacja ciężkiego obciążenia 150% 1min/5min, lekki obciążenie 110% 1min/5min | |
| Krzywa V/F | Wiele sposobów: liniowa krzywa V/F, 5 rodzajów charakterystycznego trybu krzywej redukcji momentu obrotowego (2,0 mocy, 1,8 mocy, 1,6 mocy, 1,4 mocy, 1,2 mocy), zdefiniowana przez użytkownika krzywa VF | |
| Dokładność częstotliwości wejścia | Cyfrowe: 0.01Hz, analogowe: 0.01Hz | |
| Kontrola Wydajność |
Krzywa przyspieszenia i opóźnienia | Prosta, krzywa S |
| Działanie wielokrotnych stopni prędkości | 16-prędkościowe stopnie działania poprzez urządzenia sterujące | |
| Automatyczna regulacja napięcia (AVR) |
Automatyczne utrzymywanie napięcia wyjściowego w stałym zakresie, gdy napięcie sieci zmienia się w określonym zakresie | |
| Stała długość | Ustawiona i stała regulacja długości | |
| Wbudowany PID | Można łatwo zbudować system sterowania zamkniętą pętlą | |
| Funkcja wzmocnienia | Wolny blok funkcji | |
| Wpływ/wyjście Władza |
Ustawić częstotliwość | Klawisze, terminale w górę/dolę, operacja wielostronnej, pulsacja terminali, Komunikacja |
| Analogiczne terminale wejściowe | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Terminal wejściowy cyfrowy | DI1-DI6, 6 programowalnych terminali wejściowych cyfrowych, izolacja optokoplarza, kompatybilna z wejściem odprowadzania/źródła | |
| Cyfrowe terminale wejściowe/wyjściowe | DIO1: szybki impuls wyjściowy, normalne wejście/wyjście; DIO2: szybki impuls wejściowy, normalne wejście/wyjście | |
| Terminaly wyjściowe Anologa | 2 struny 0V~10V/0 (4) mA~20mA | |
| Wyjście przekaźnika | 2Strings Typ kontaktu FormularzC | |
| Wykrywanie temperatury silnika | Wsparcie PT100/PT1000/KTY84 | |
| Interfejs STO | SIL3/PLe Bezpieczna funkcja wyłączenia momentu obrotowego | |
| Komunikacja | Protokół | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Środowisko | Wysokość | Bez operacji obniżania wysokości w zakresie 2000 m wysokości; 2000 m ≈ 4000 m, każde podnoszenie 100 m, obniżanie 1% (obecne) |
| Temperatura działania | -25°C~+40°C (40°C~55°C Ogrzewanie) | |
| wilgotność | 15%~95%, bez kondensacji | |
| Wibracje | 3M3, IEC60721-3-3 | |
| Temperatura przechowywania | -40°C~+70°C | |
| Miejsce operacji | W pomieszczeniach wewnętrznych, bez bezpośredniego światła słonecznego, bez łatwopalnych, korozyjnych gazów, płynów i przewodzących cząstek | |
| Akcesoria | Karta kodowania, karta rozszerzenia łączności, karta wykrywania napięcia | |
| Funkcja ochronna | zwarcie, przepływ prądu, przeciążenie, nad napięciem, pod napięciem, utrata fazy, nad temperaturą, usterka zewnętrzna itp. | |
| Efektywność | 5.5kW~22kW: ≥93%; powyżej 30kW: ≥95% | |
| Sposób instalacji | Szafki | |
| Stopień ochrony | IP20 | |
| Chłodzenie | Wymuszone chłodzenie powietrzem | |
