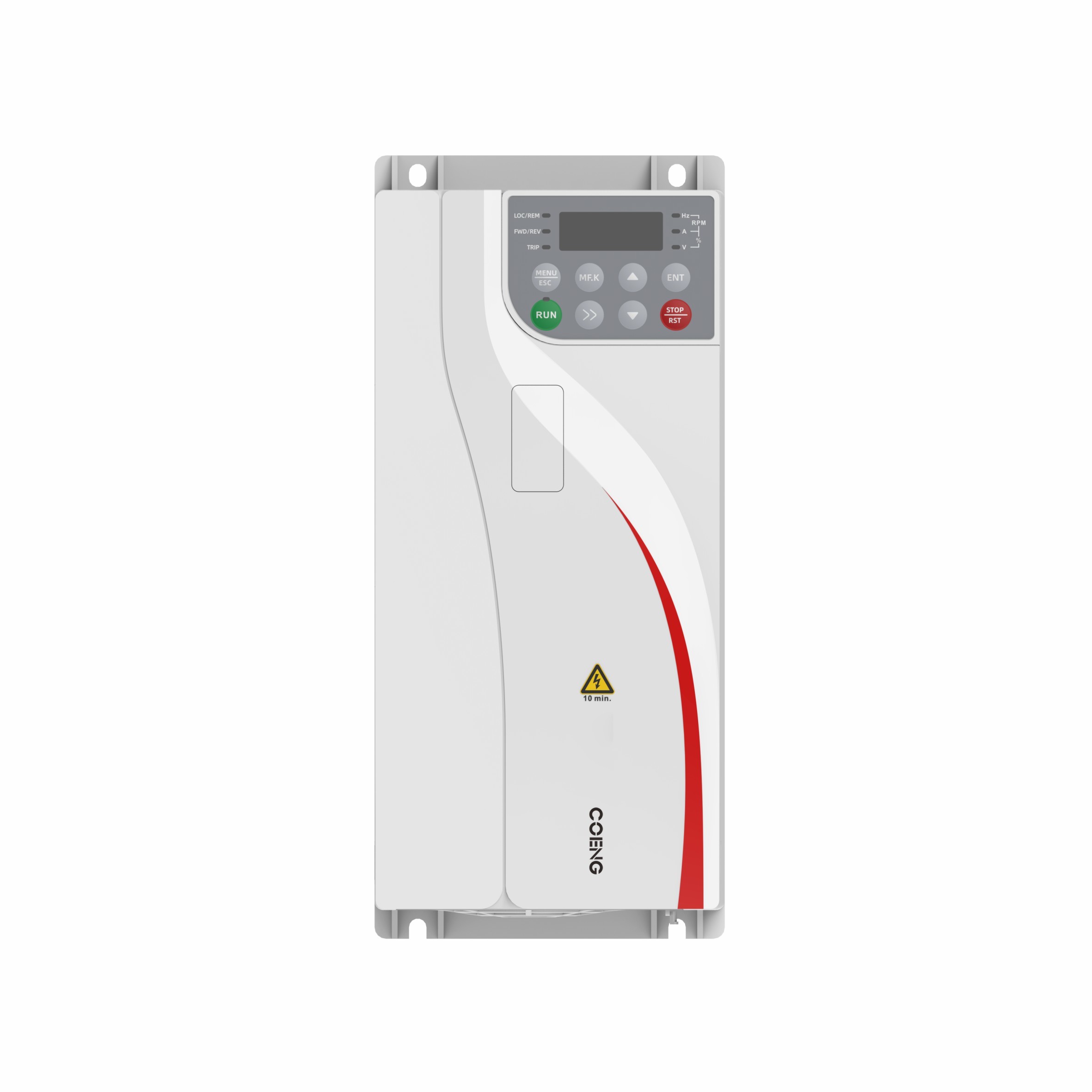

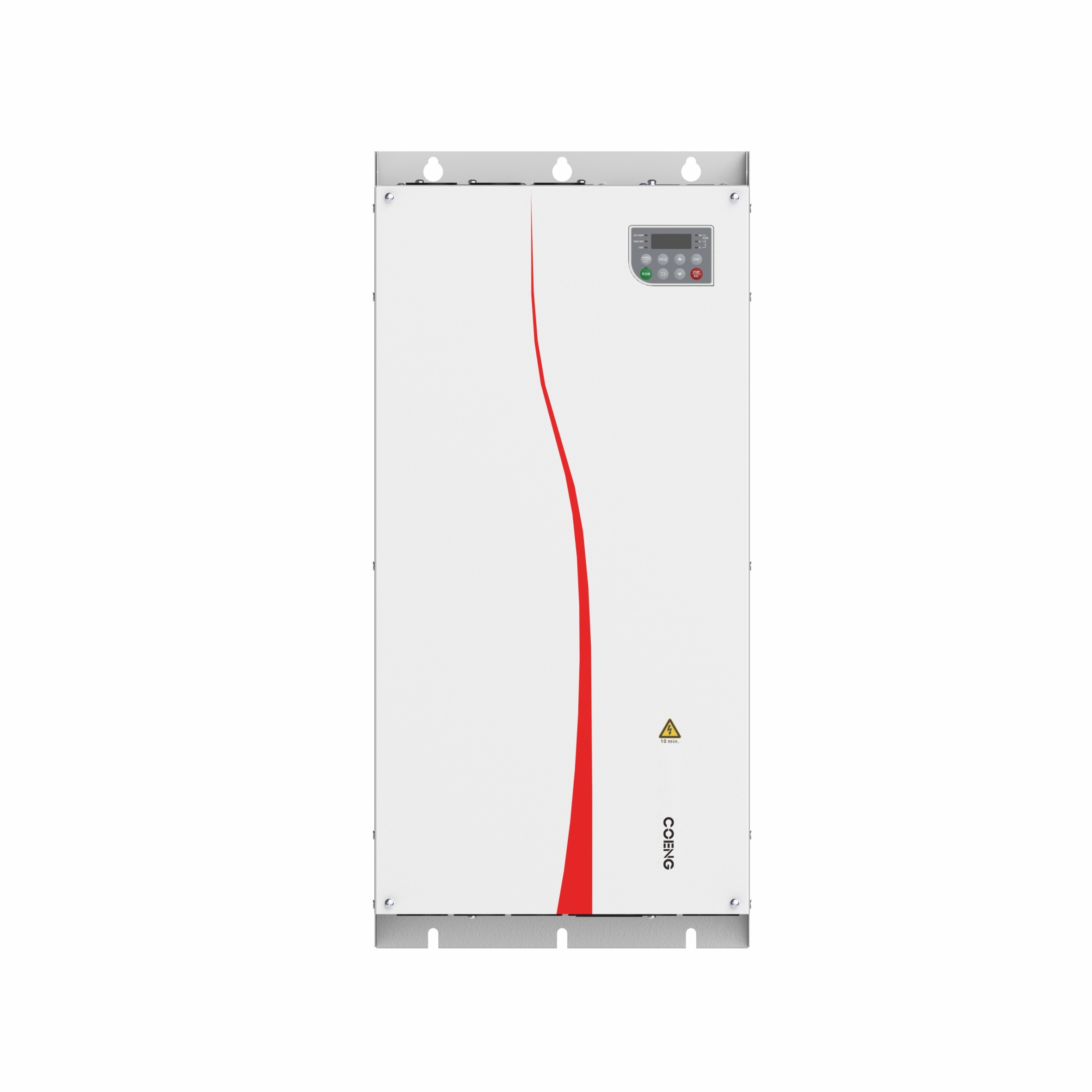

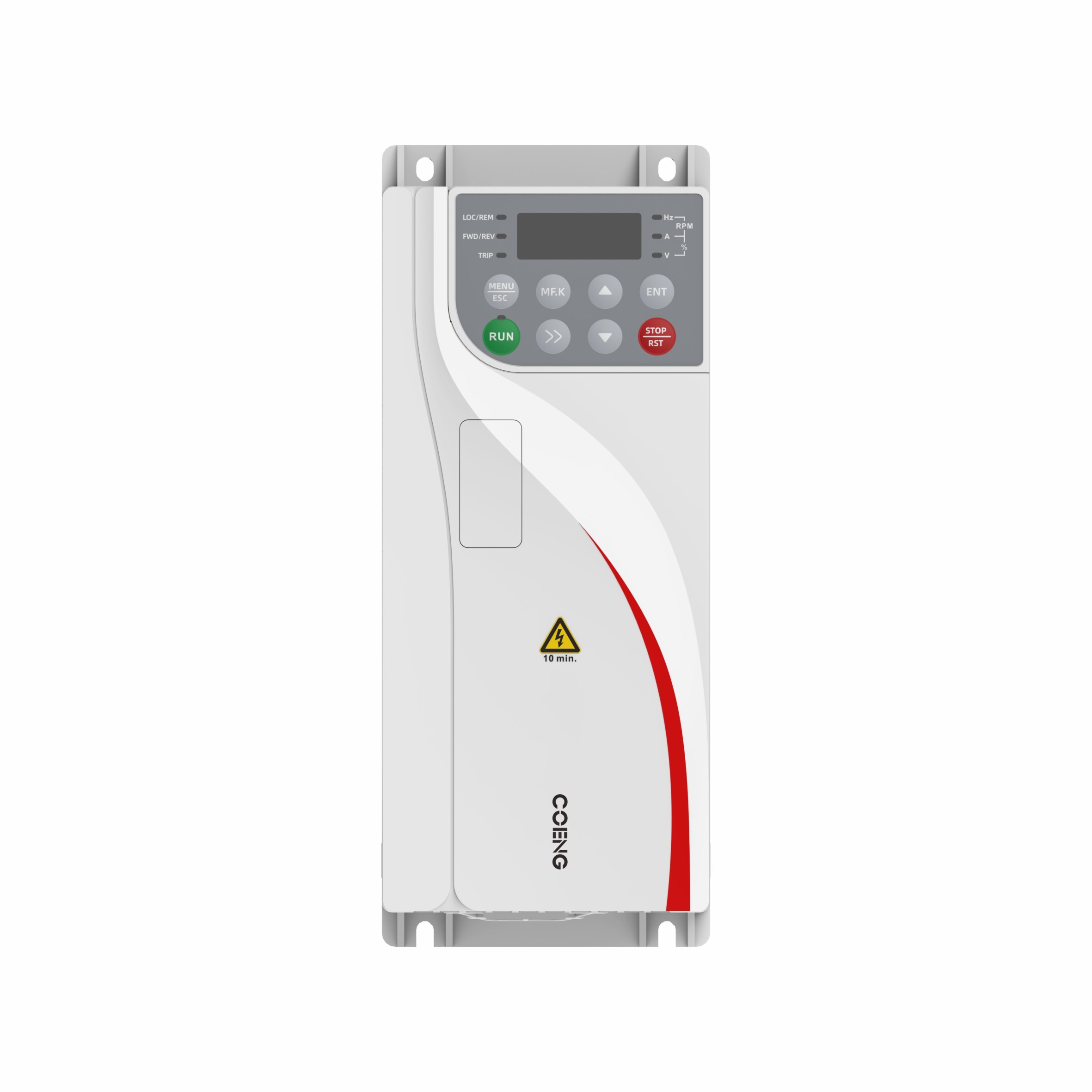

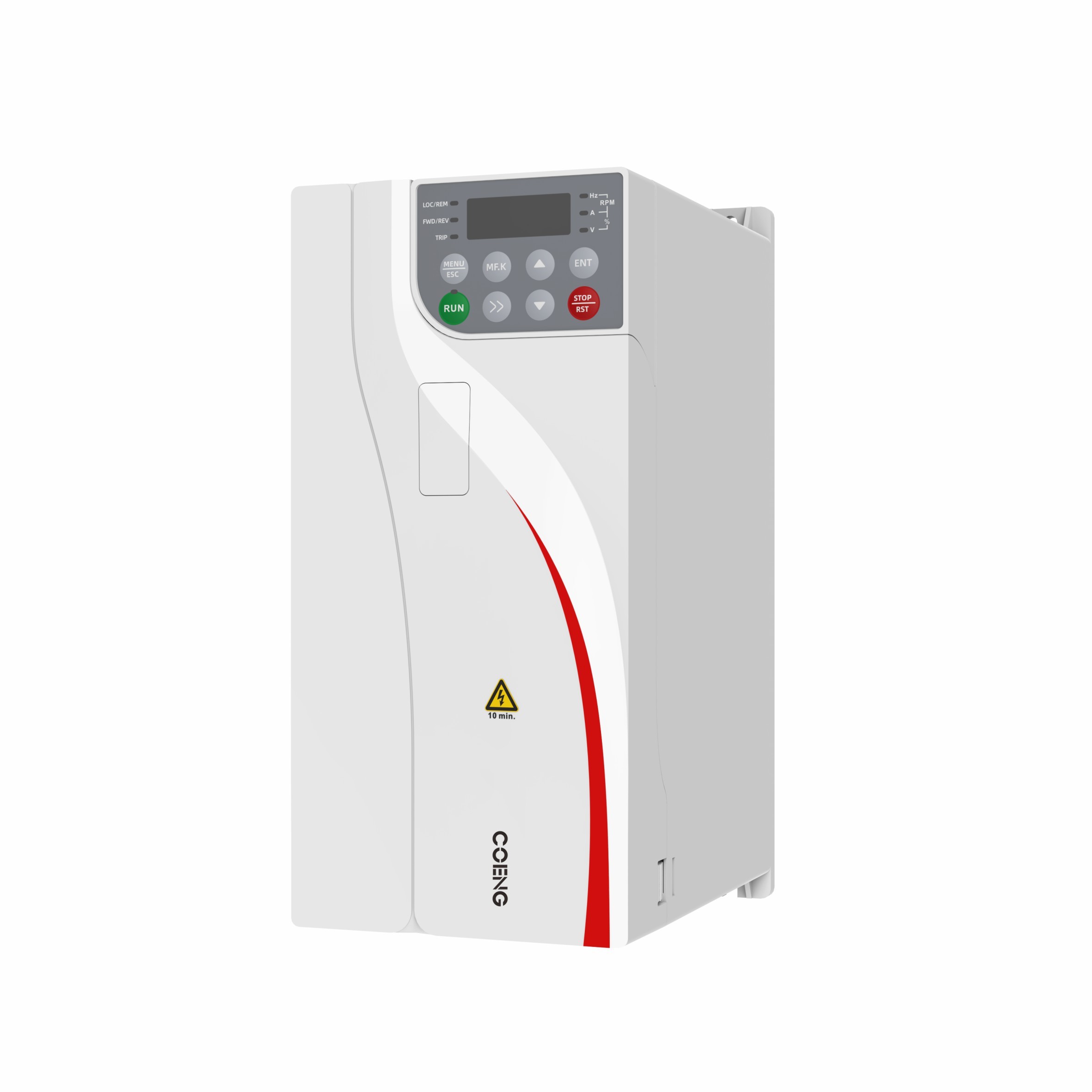

HV510 Prędkość zmienną Prędkość wektorowa Inwerter VFD Wektorowy konwerter częstotliwości

HV510 Wysokiej wydajności napęd zmiennej częstotliwości Wektorowy Inwerter VFD Wektorowy Konwerter częstotliwości

Opis produktu Inwerter wektorowy z napędem zmiennej częstotliwości

Inwerter częstotliwości serii HV510 to nowa generacja wysokowydajnych inwerterów wektorowych,który przyjmuje nową, wydajną technologię sterowania wektorowym z otwartą i zamkniętą pętlą w celu wspierania napędu sterowania asynchronicznego silnika i magnetów stałych; doskonała wydajność, zwiększona wydajność i konstrukcja o wysokiej gęstości mocy zwiększają wydajność przemysłową Łatwość użytkowania, niezawodność, stabilność środowiskowa, różnorodność funkcjonalną produktu,elastyczność aplikacji i inne zalety w środowisku aplikacyjnym poprawiły standardy projektowania i zoptymalizowały przestrzeń instalacyjnąInwersor częstotliwości serii HV510 to nowa generacja wysokowydajnych inwersorów wektorowych.który przyjmuje nową, wydajną technologię sterowania wektorowym z otwartą i zamkniętą pętlą w celu wspierania napędu sterowania asynchronicznego silnika i magnetów stałych; doskonała wydajność, zwiększona wydajność i konstrukcja o wysokiej gęstości mocy zwiększają wydajność przemysłową Łatwość użytkowania, niezawodność, stabilność środowiskowa, różnorodność funkcjonalną produktu,elastyczność aplikacji i inne zalety w środowisku aplikacyjnym poprawiły standardy projektowania i zoptymalizowały przestrzeń instalacyjną, itp., poprawiając doświadczenie użytkownika w wielu aspektach.

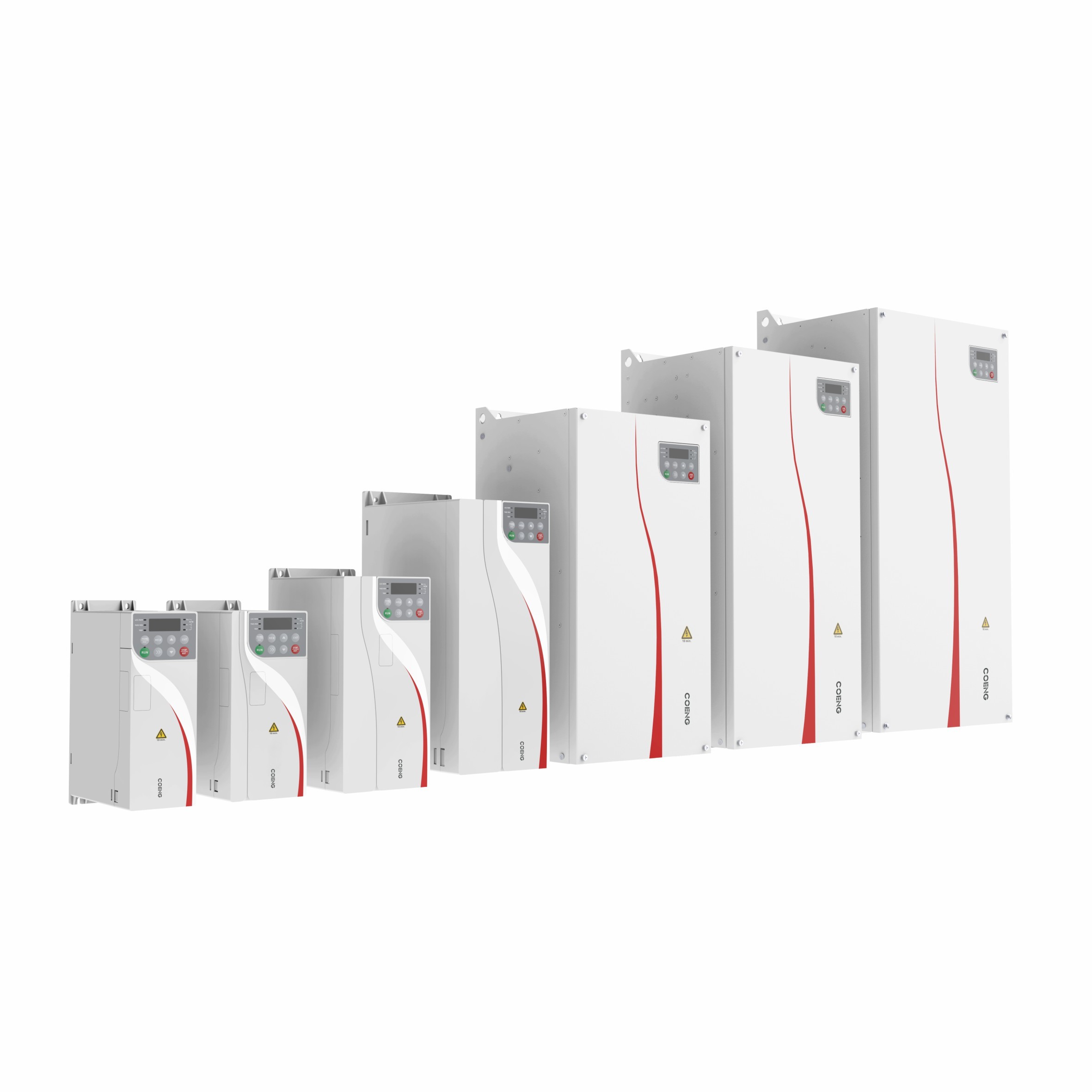

Inwertory częstotliwości serii HV510 są szeroko stosowane w napędze różnych zautomatyzowanych urządzeń produkcyjnych, takich jak metalurgia, podnoszenie, ropa naftowa, narzędzia maszynowe, tworzywa sztuczne, wyroby metalowe, wytwarzanie papieru,Wyroby włókiennicze, drukowanie i pakowanie itp.

Specyfikacja techniczna Inwertera wektorowego z napędem zmiennej częstotliwości

Charakterystyka produktu

Bezpieczny i niezawodny

Niezawodna konstrukcja

• Innowacyjna, niezależna konstrukcja kanałów wentylacyjnych poprawia efektywność rozpraszania ciepła produktu i jego adaptacyjność dla środowiska
• Konstrukcja typu książki znacznie oszczędza miejsce instalacyjne w szafie użytkownika

Profesjonalne projektowanie termiczne

• Przyjęcie efektywnego i dokładnego oprogramowania platformy symulacji termicznej w celu zapewnienia niezawodności termicznej całej maszyny
• Zaawansowane technologie i urządzenia badania i weryfikacji cieplnej skutecznie sprawdzają teoretyczne wyniki projektowania cieplnego

Ścisłe badanie podnoszenia temperatury

• Badanie podnoszenia temperatury całej maszyny przyjmuje surowe procedury badań w zakresie pełnego obciążenia i przeciążenia
• Wysoka temperatura i starzenie się obciążenia poza fabryką, skuteczne zapobieganie i przechwytywanie rozproszonych awarii urządzeń

Skuteczne zaprojektowanie przeciwdziałające zakłóceniom

• Wbudowany filtr C3, który może skutecznie tłumić harmoniki wysokiej częstotliwości generowane przez falownik
• Przełomowa konstrukcja EMC może skutecznie zmniejszyć prąd wycieku do ziemi

Kompleksowe zabezpieczenia

• Cała seria ma funkcje ochronne, takie jak: nad napięcie, pod napięcie, nad prąd, utrata fazy, nad prędkością, zablokowany wirnik, przeciążenie, ochrona temperatury silnika,i zwarcie z ziemią.
• W zależności od ciężkości rodzaju awarii można ustawić go na ostrzeganie wczesne, wyłączenie awarii i dalszą pracę w celu ułatwienia codziennej konserwacji.

Doskonała wydajność

Zaawansowana technologia napędu silnika

• Może obsługiwać silniki asynchroniczne i silniki synchroniczne w celu osiągnięcia wysokiej wydajności sterowania wektorem prądu
• Może obsługiwać dwa zestawy sterowania przełączaniem parametrów silnika
• Może obsługiwać sterowanie prędkością i momentem obrotowym silnika

Bogate funkcje samouczeniowe

• Dokładna zdolność samodzielnej identyfikacji parametrów silnika w celu poprawy dokładności sterowania silnikiem i szybkości reakcji
• Zróżnicowane i kompleksowe tryby samouczenia się w celu wspierania potrzeb identyfikacji ruchowej w różnych scenariuszach

Doskonała funkcja hamowania

• Wsparcie funkcji uruchamiania i hamowania prądu stałego
• Funkcja nadprężenia może skutecznie tłumić wzrost napięcia przy hamowaniu i zapobiegać częstym awariom nadprężenia.
• Wszystkie serii mogą mieć wbudowane układy hamulcowe, oszczędzając miejsce montażowe i koszty elektryczne

Mocne możliwości przeciążenia

• Wysoka zdolność do przeciążenia, zdolna do wiarygodnej pracy przez długi czas w warunkach ekstremalnego obciążenia
• Pojemność lekkiego przeciążenia: 1,1 razy prąd znamionowy przez 1 minutę, 1,5 razy prąd znamionowy przez 10 sekund
• Pojemność dużego przeciążenia: 1,5 razy prąd znamionowy przez 1 minutę, 2 razy prąd znamionowy przez 3 sekundy

Bogate funkcje

Zróżnicowane funkcje rozszerzone

• Opcja karty komunikacyjnej, obsługująca różne obecne protokoły komunikacyjne: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP itp.
• Opcja karty kodowania, obsługuje okablowanie kodowania przyrostowego i rozstrzygającego
• Opcja karty końcowej I/O wzbogaca funkcje końcowe
• Opcja klawiatury zewnętrznej ułatwia debugowanie

Uwaga: Opcjonalna karta rozszerzająca terminalu I/O i karta rozszerzająca komunikację znajdują się w tym samym gnieździe dla kart rozszerzających i nie mogą być zainstalowane i używane jednocześnie

Oprogramowanie do szybkiego debugowania w tle

• Wspiera rejestrację zdarzeń falownika i wirtualne funkcje oscyloskopu
• Wspieranie edycji parametrów i monitorowania stanu, co ułatwia debugowanie i utrzymanie

Wysoko częstotliwości wyjścia

• Wydajność może sięgać do 1500 Hz, nadaje się do silników wysokiej częstotliwości i dużych prędkości

Funkcje oprogramowania aplikacyjnego

• System sterowania masterowo-niewolniczym: nadaje się do sterowania synchronicznego masterowo-niewolniczego dwóch lub więcej silników
• Prosta funkcja PLC: może wykonywać do 16 segmentów czasowania i operacji cyklu o stałej prędkości
• Funkcja PID: nadaje się do układów z zamkniętą pętlą do sterowania procesami, takimi jak stała temperatura, stałe ciśnienie, napięcie itp.
• Wirtualny I/O: prosty wewnętrzny układ sterowania logicznym można osiągnąć poprzez proste ustawienia
• Funkcja przerwy zasilania i ponownego uruchomienia: gdy podczas pracy inwerter jest wyłączany i ponownie włączany, można zrealizować automatyczne działanie
• Funkcja przełączania wielomotorów: może przechowywać dwa zestawy parametrów silnika w celu uzyskania kontroli przełączania
• Funkcja serwo zerowa: podczas sterowania zamkniętym pętlem silnik może być zablokowany z zerową prędkością, aby osiągnąć efekt wahania się z zerową prędkością.
• Funkcja częstotliwości przesuwania: nadaje się do urządzeń przetwarzających włókna włókiennicze i chemiczne, które mogą poprawić jakość uzwojenia wrotnika
• Przypadkowa głębokość PWM: może poprawić ostry hałas silnika
• Koder redundantny: nadaje się do pracy w pętli zamkniętej. W przypadku awarii kodera może automatycznie przejść na pracę w pętli otwartej.
