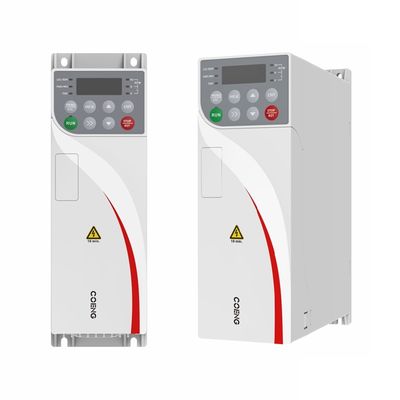

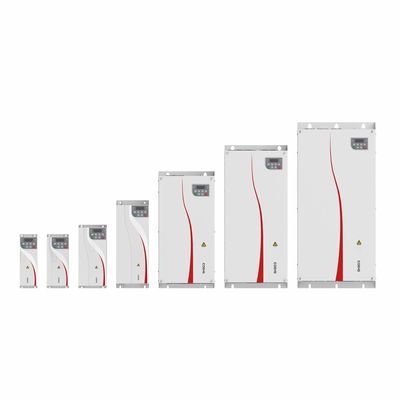

HV510 380-480V 3-fazowy VFD dla silników asynchronicznych/PMSM VFD obsługujący 16-segmentową operację wieloprędkościową PLC
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | COENG |
| Orzecznictwo | EC |
| Numer modelu | HV510 |
| Dokument | HV510.xlsx |
| Minimalne zamówienie | 1 |
| Szczegóły pakowania | Karton, obudowa ze sklejki |
| Czas dostawy | 10-30 dni pracy |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 20000/zestawy |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Napięcie wejściowe | 380V (-15%) - 480V (+10%), Trójfazowe | Częstotliwość zasilania wejściowego | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Asymetria napięcia wejściowego | ≤3% | Napięcie wyjściowe | 0V-napięcie wejściowe |
| Częstotliwość wyjściowa | 0Hz-1500Hz | Ocena ochrony | IP20 |
| Metoda chłodzenia | Chłodzenie powietrza | Wilgotność | 15%-95%, bez kondensacji |
| Podkreślić | Inwerter VFD 3-fazowy 380-480V,VFD dla asynchronicznych silników PMSM,16-segmentowy wieloprężny VFD PLC |
||
opis produktu
Przetwornica częstotliwości wektorowa - specyfikacja techniczna
|
Specyfikacja techniczna |
||
|
Zasilanie |
Napięcie wejściowe (Uin) |
380V (-15%) - 480V (+10%), trójfazowe |
|
Moc wejściowa |
(50Hz/60Hz)±5% |
|
|
Napięcie wejściowe |
≤3% |
|
|
Napięcie wyjściowe |
0V-napięcie wejściowe |
|
|
Częstotliwość wyjściowa |
0Hz-1500Hz |
|
|
Sterowanie |
Typ silnika |
Silnik asynchroniczny/silnik synchroniczny z magnesami trwałymi |
|
Tryb sterowania |
V/F, OLVC (sterowanie wektorowe w pętli otwartej), CLVC (sterowanie wektorowe w pętli zamkniętej) |
|
|
Zakres prędkości |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Moment rozruchowy |
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
|
|
Precyzja momentu obrotowego |
≤±5%, w trybie sterowania wektorowego |
|
|
Pulsacja momentu obrotowego |
≤±5%, w trybie sterowania wektorowego |
|
|
Stabilność prędkości |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Reakcja na moment obrotowy |
≤ 5ms, w trybie sterowania wektorowego |
|
|
Czas przyspieszania/zwalniania |
Wzmocnienie momentu obrotowego |
|
|
0,0%-30,0% |
Zdolność przeciążeniowa |
|
|
Model G: 150% 1min/5min, 180% 3s/5min |
Model P: 110% 1min/5min, 150% 3s/5min |
|
|
Typ liniowy, typ wielopunktowy, tryb połowicznego rozdzielenia V/F, tryb pełnego rozdzielenia V/F |
Rozdzielczość częstotliwości wejściowej |
|
|
Ustawienie cyfrowe: 0,01Hz; ustawienie analogowe: 0,01Hz |
Główne |
|
|
funkcje |
Liniowa, krzywa S |
Prosty PLC, odniesienie wieloprzędkościowe |
|
Obsługiwane 16 segmentów prędkości za pośrednictwem zacisków sterujących |
Automatyczna regulacja napięcia (AVR) |
|
|
Automatycznie utrzymuje stałe napięcie wyjściowe, gdy napięcie sieci waha się w określonym zakresie |
Sterowanie stałą długością |
|
|
Wbudowany PID |
Wbudowany PID |
|
|
Łatwo tworzy system sterowania w pętli zamkniętej |
Przełączanie wielu silników |
|
|
Z 2 zestawami parametrów silnika, można zrealizować przełączanie między 2 silnikami |
Wirtualne IO |
|
|
Z 8 zestawami wirtualnych DI/DO, można zrealizować proste sterowanie logiczne |
Kontrola przeciążenia/prądu nadmiernego |
|
|
Prąd i napięcie mogą być automatycznie ograniczone podczas pracy, aby zapobiec częstym wyłączeniom z powodu nadmiernego prądu i przepięcia |
Ponowne uruchomienie po awarii zasilania |
|
|
Przetwornica może działać automatycznie po ponownym włączeniu zasilania po awarii zasilania |
Szybkie ograniczenie prądu |
|
|
Można uniknąć częstych usterek nadprądowych |
Wejście i |
|
|
wyjście |
Klawiatura, zacisk GÓRA/DÓŁ, wiele odniesień, odniesienie impulsowe, komunikacja |
Analogowe zaciski wejściowe |
|
AI1, AI2: 0V-10V/0 (4)mA-20mA |
Cyfrowe zaciski wejściowe |
|
|

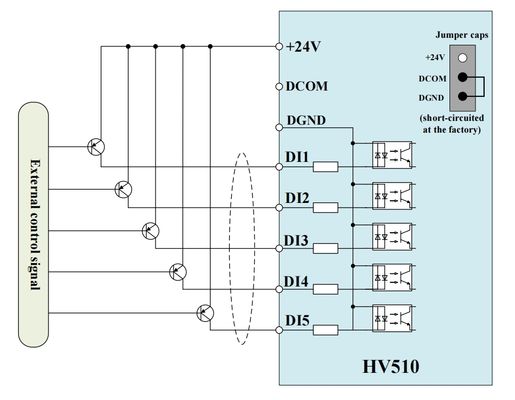

DI1-DI5, 5 programowalnych cyfrowych zacisków wejściowych z izolacją optyczną, kompatybilnych z wejściami typu sinking/sourcing. |
DI5 obsługuje szybkie wejście impulsowe z maksymalną częstotliwością wejściową 100 kHz |
|
|
Wyjście z otwartym kolektorem; zakres napięcia wyjściowego: 0V-24V; obciążalność prądowa: 50mA. |
DO1 obsługuje szybkie wyjście impulsowe z maksymalną częstotliwością wyjściową 100 kHz. |
|
|
1-kanałowy 0V-10V/0(4)mA-20mA |
Wyjście przekaźnikowe |
|
|
1-kanałowy styk Form C, NO+NC |
Zgodność |
|
|
Protokół komunikacyjny |
Użycie |
Wysokość |
|
≤1000m: brak konieczności obniżania parametrów; 1000-3000m: z obniżeniem prądu o 1% na każde zwiększone 100m |
Temperatura otoczenia |
-25°C-+40°C (dozwolone obniżenie parametrów w zakresie 40°C-55°C) |
|
Wilgotność |
15%-95%, bez kondensacji |
|
|
Wibracje |
3M3, IEC60721-3-3 |
|
|
Temperatura przechowywania |
−40°C-+70°C |
|
|
Miejsce pracy |
W pomieszczeniach bez bezpośredniego światła słonecznego, łatwopalnych i żrących gazów, cieczy i cząstek przewodzących itp. |
|
|
Opcjonalne akcesoria |
Karta enkodera, karta rozszerzenia komunikacji, karta rozszerzenia IO |
|
|
Zabezpieczenia |
Zabezpieczenie przed zwarciem, przetężeniem, przeciążeniem, przepięciem, podnapięciem, zanikiem fazy, przegrzaniem, usterkami zewnętrznymi itp. |
|
|
Metoda instalacji |
Instalacja w szafie |
|
|
Stopień ochrony |
IP20 |
|
|
Metoda chłodzenia |
Chłodzenie powietrzem |
|
|
Precyzja zasilania i sterowania |
Szeroka kompatybilność napięciowa |
|
: Obsługuje trójfazowe wejście 380V–480V AC (±15%/+10%), zapewniając stabilną pracę w warunkach niestabilnej sieci.
- Sterowanie wieloma silnikami: Kompatybilny zarówno z silnikami asynchronicznymi, jak i synchronicznymi z magnesami trwałymi, z elastycznymi trybami sterowania (V/F, wektor w pętli otwartej/zamkniętej).
- Wysoka wydajność momentu obrotowego: Osiąga
- 200% momentu rozruchowego przy 0Hz(tryb pętli zamkniętej), z precyzją/pulsacją momentu obrotowego ≤±5% dla ultra-płynnego ruchu.Szybka reakcja dynamiczna: Reakcja na moment obrotowy w ≤5ms (tryb wektorowy) i przyspieszenie/zwalnianie regulowane od 0,01s do 3200min.
- Zaawansowane możliwości automatyzacjiWbudowana inteligencja
: Posiada sterowanie PID, programowanie 16-prędkościowe z wieloma odniesieniami i
- wirtualne I/O(8 konfigurowalnych punktów DI/DO) dla niestandardowej logiki bez dodatkowego sprzętu.Stabilność antyzakłóceniowa: Automatyczna regulacja napięcia (AVR) utrzymuje spójność wyjścia podczas niestabilności sieci.
- Zapobieganie przeciążeniom: Inteligentne tłumienie przepięć/nadprądów minimalizuje niepożądane wyzwalanie.
- Solidna łączność i rozbudowaWszechstronne opcje I/O
:
-
5 programowalnych wejść cyfrowych (szybki impuls 100 kHz na DI5).Wykrywanie napięcia synchronizacji z siecią.
- Szybkie wyjście impulsowe (100 kHz przez DO1).
- Komunikacja wieloprotokołowa
- : Standardowy Modbus RTU + opcjonalny Profibus, CANopen, EtherCAT, Ethernet/IP i inne dla bezproblemowej integracji PLC/systemu.
- Odporność przemysłowaSzeroka tolerancja środowiskowa
: Działa w temperaturze od -25°C do +55°C (obniżona) i na wysokości ≤3000m, przy wilgotności 15–95% bez kondensacji.
- Kompleksowe zabezpieczenia: Zabezpiecza przed zwarciem, zanikiem fazy, przepięciem/prądem i przegrzaniem.
- Stopień ochrony IP20 i chłodzenie powietrzem: Przeznaczony do instalacji w szafach w środowiskach przemysłowych.
- Rozszerzalna funkcjonalnośćOpcjonalne moduły
:
-
Karty enkodera do precyzyjnego sprzężenia zwrotnego.Wykrywanie napięcia synchronizacji z siecią.
- Adaptery komunikacyjne (USB, Profibus, CANopen).

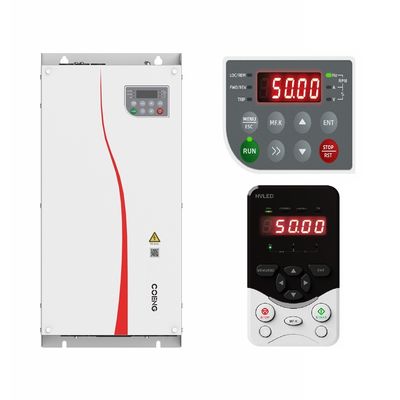

- Zdalna obsługa klawiatury.
- Efektywność energetyczna i bezpieczeństwo
- Zoptymalizowana obsługa przeciążeń
: Model G wytrzymuje obciążenie 150% (1min) i 180% (3s); model P priorytetowo traktuje wydajność przy 110% (1min).
- Automatyczne odzyskiwanie: Uruchamia się ponownie po awarii zasilania bez interwencji ręcznej.
