1. Przegląd
Przedmioty napędowe przekształcacza częstotliwości platformy wiertniczej to głównie dźwignie, zwrotniki i pompy błotowe.
Urządzenia do przesyłania konwersji częstotliwości zazwyczaj stosują wspólny schemat busów prądu stałego.i scentralizowana jednostka hamulcowa musi być skonfigurowana na autobusie prądu stałego, jeśli nie może być zwrotna.
Wynka platformy wiertniczej ma charakterystykę obciążenia podobną do zastosowania podnoszącego, co wymaga, aby falownik posiadał sterowanie wektorem pętli otwartej/zamkniętej, duży moment startowy,funkcja przesuwania się z zerową prędkością, a w przypadku platformy głębokiego studnia może obejmować jedno sterowanie synchroniczne master i multiple slave.
Obręcznik urządzenia wymaga ograniczenia momentu obrotowego, aby zapobiec pękaniu momentu obrotowego lub części.
2System napędu konwersji częstotliwości
System wiercenia ropy naftowej przyjmuje konwerter częstotliwości chłodzony wodą serii HD2000, skład systemu obejmuje: system zasilania, dwie jednostki naprawcze 2,3 MW, trzy jednostki pompy błotowej 1,7 MW, dwie 1.Wyroby z dźwigni o mocy 2 MW, jeden zestaw obrotowy o mocy 1 MW, trzy centralizowane układy hamulcowe o mocy 1,2 MW, system chłodzenia wodnym, odpowiednie silniki dla każdej jednostki falowniczej oraz zewnętrzne rezystory hamulcowe.Jednostki napędowe jednostki dźwigni i jednostki obrotnika są zaprojektowane z mocą znamionową 1.4 MW.
Wśród nich:
1. Cały system może być zasilany siecią energetyczną lub generatorem wysokoprężnym na miejscu;
2. dwie jednostki prostownicze i wszystkie jednostki inwerterów, jednostki hamulcowe wspólne;
3. trzy układy hamulcowe w szafce;
4. trzy pompy błota mogą być holowane dwa, czyli moc z dwóch 600 kW silników koaksjalnych działających równolegle;
5. Wino A i wino B działają w trybie master-slave;
6. Winka i gramofon są wyposażone w moduł tacy kodowej;
7System chłodzenia wodą przyjmuje podwójny system pompy, a pompa cyrkularna może być wybrana dowolnie podczas pracy.

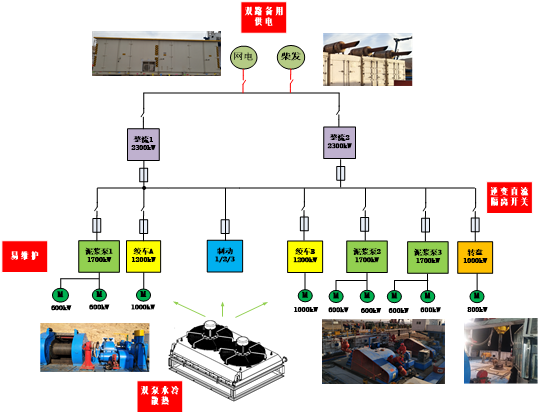

Topologia systemu jest następująca:
Wodochłodzony wieloprzedmiotowy przetwornik częstotliwości do wiercenia ropy naftowej wykorzystuje 8 sterowników HCU20 do niezależnego sterowania jednostkami wyprostowania i falownika,zapewnienie niezawodności działania systemu, i realizować komunikację i transmisję sygnału stanu z główną kontrolą PLC, chłodnikiem wodnym, hamulcem i dyskiem kodowym.
Wśród nich:
1. Komunikacja pomiędzy głównym sterownikiem PLC a każdym HCU20 może wybierać autobus Profinet lub autobus Profibus;
2. Tryb sterowania mistrzem-niewolnikiem jest realizowany pomiędzy wyciągiem A i wyciągiem B;
3Wodochłodzona szafa może być sterowana lokalnie lub zdalnie przez sterownik prostownika 1.
4. Układ hamulcowy nawiązuje komunikację z sterownikiem wyrównawcy 2, a informacje o stanie układu hamulcowego mogą być przekazywane do sterownika wyrównawcy 2,lub resetowanie usterki układu hamulcowego może zostać zrealizowane za pośrednictwem sterownika naprawcy 2;
5. pompa błota działa w trybie VF, dźwignia i gramofon działają w trybie CLVC (z sterowaniem wektorem płyty kodowej);
6Każdy sterownik HCU20 jest wyposażony w wystarczające interfejsy sygnałów AI, AO, DI i DO do tworzenia kopii zapasowych.

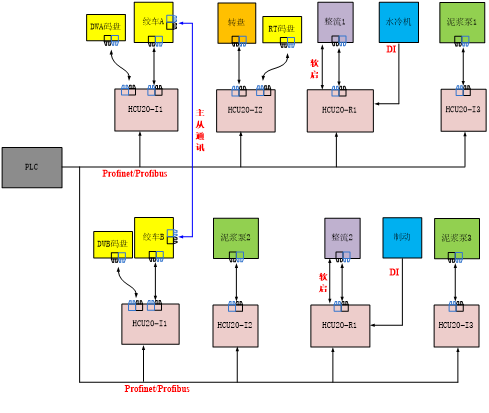

Topologia układu sterującego jest następująca:
