1. Przegląd
Proces produkcji walcowania na zimno obejmuje zazwyczaj przygotowanie surowców, wyprostowanie, obruszanie, walcowanie, odtłuszczanie, grzanie (obróbka cieplna), wykończenie itp.Walcowanie na zimno wykorzystuje jako surowiec produkty walcowane na gorąco, a fosfor należy usunąć przed walcowaniem na zimno, aby zapewnić czystość powierzchni produktów walcowanych na zimno.
Jako dostawca przekształcaczy częstotliwości napędu głównego i wspomagającego dla całej linii dużego przedsiębiorstwa walcowania hutniczegoW pełni współpracowaliśmy z przedsiębiorstwem w celu realizacji terminowej pracy i ciągłej i stabilnej produkcji dwóch linii produkcyjnych od dostawy produktu, instalacja i debugowanie, gwarancja produkcji i szkolenie techniczne.
2. schemat napędu konwersji częstotliwości
Silniki napędowe głównego i pomocniczego układu napędowego linii produkcyjnych stalowych o dwóch sekcjach są napędzane przez konwerter częstotliwości inżynieryjnego serii HD2000,system sterowania automatycznym i komunikacyjny przycisku konwertera częstotliwości napędowej przyjmują obecną główną technologię ProfiNet.
Główny napęd linii północnej projektu obejmuje 16 głównych walcowników o mocy 1200 kW-2000 kW i 3 nożyczki;główny napęd linii południowej obejmuje 19 głównych walcowników o mocy od 800 kW do 1500 kW oraz 3 latające nożyczki, a także ponad 200 zestawów szaf konwersji częstotliwości, takich jak prostowarki i napędy pomocnicze, o łącznej mocy konwersji częstotliwości 228 MW.
W szczególności wykorzystuje się inżynieryjną podstawową jednostkę naprawczy (BRU) serii HD2000 + jednostkę hamulcową + jednostkę napędową silnika (MDU) + moduł dysku kodowego.
Jednostka falownika jest napędzana bezpośrednio przez największe w branży jednostki napędowe o mocy 1,2 MW i 1,4 MW, chłodzone powietrzem,i każdy silnik (lub pojedyncze uzwojenie) może zaspokoić potrzeby napędu bez używania wielu jednostek równolegle.
Inwerter przyjmuje schemat konfiguracji szafy, wejście jest skonfigurowane z reaktorem wejściowym, a wyjście nie jest skonfigurowane z reaktorem wyjściowym.

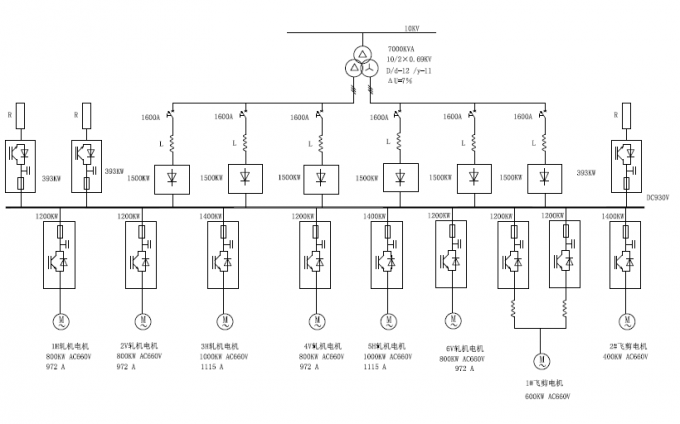

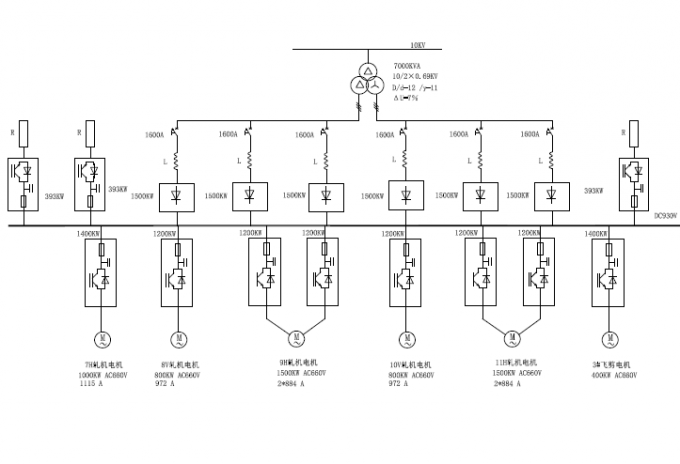

Jednorzędowy schemat systemu jest następujący (wielka liczba, nie wszystkie wymienione):
