Napęd zmiennej częstotliwości o wysokim momentu obrotowym dla urządzeń górniczych IP54 Ochrona mechaniczna 3300V Wyjście

WYDARZENIECharakterystyka

Niezawodne projektowanie inżynieryjne

• Technologie wykrywania błędów IGCT oraz technologii ochrony od strzału przez ramię mostkowe
• Projektowanie redundancji i tolerancji błędów dla kluczowych komponentów
• Korzystanie z dwustronnych urządzeń zasilania z kontaktem ciśnieniowym
• Projekt ochrony IP54 i konstrukcja odporna na korozję C4-M

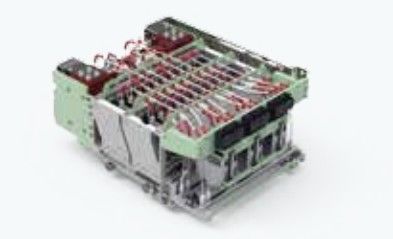

Modułowy projekt umożliwiający łatwą konserwację

• Projektowanie modułowe kluczowych elementów
• Inteligentny system diagnostyki usterek w celu szybkiego wykrywania usterek
• Wystarczy 15 minut na montaż/rozmontowanie modułu fazowego

Doskonała wydajność sterowania

• Możliwość działania w czterech kwadrantach
• Wsparcie różnych typów silników
• Szybki dynamiczny odpowiedź momentu obrotowego i tłumienie drgań skrętnych
• Segmentowana synchroniczna modulacja silników
• Modulacja szerokości impulsu selektywnej eliminacji harmonicznej (SHEPWM)

Duża zdolność dostosowywania

• Konfiguracja napędu pojedynczego silnika/wielmotorowego
• Konstrukcja na dużych wysokościach: nie ma potrzeby obniżania wysokości na wysokości 2000 m
• Projektowanie dostosowania sieci, umożliwiające systemowi dostosowanie się do nierównowagi sieci, harmonii sieci, migotania częstotliwości sieci, przejściowych spadków napięcia sieci i przejścia wysokiego/niskiego napięcia przez

Protokoły komunikacyjne i oprogramowanie do uruchamiania

• Wsparcie dostosowalnych protokołów komunikacyjnych za pośrednictwem modułów opcjonalnych
• Solidny system monitorowania danych wewnętrznych, form fal i innych informacji w czasie rzeczywistym
• hopeInsight Background Oprogramowanie szybkiego uruchamiania

Technologie wiodące na świecie

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, z niektórymi technologiami ocenianymi jako wiodące na świecie

Modułowy projekt Konwerter VFD Parametry techniczne

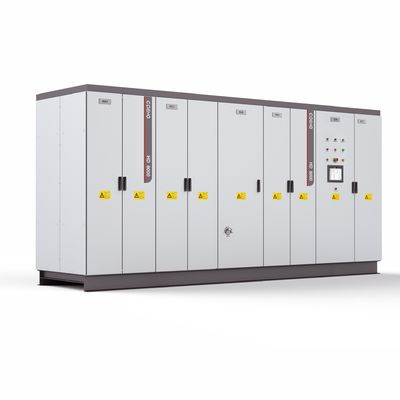

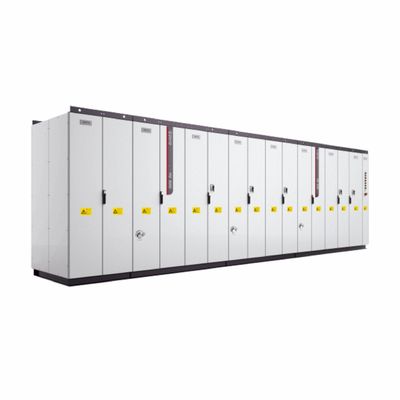

HD8000 Series Medium Voltage Engineering Drive: Wydajność zasilania dla wymagających urządzeń przemysłowych

Przegląd produktu

Napęd inżynieryjny średniego napięcia serii HD8000 to wysokiej wydajności, modułowy układ napędowy zaprojektowany do zastosowań przemysłowych wymagających solidnego dostarczania mocy i precyzyjnego sterowania.Zbudowany z zaawansowaną topologią AC-DC-AC, obsługuje konfiguracje jedno- i wielo-napędowe, w tym współdzieloną architekturę autobusów prądu stałego, co czyni go idealnym rozwiązaniem dla takich gałęzi przemysłu, jak hutnictwo, ropa naftowa i gazowa, górnictwo i transport kolejowy.Z wyłączeniem urządzeń o mocy wyjściowej nieprzekraczającej 50 kW, napęd może obsługiwać szeroki zakres napięć (1900V do 10kV wejścia z strony sieci; 660V do 3300V wyjścia z strony silnika),zapewnienie zgodności ze światowymi normami energetycznymi i bezproblemowej integracji z różnymi środowiskami operacyjnymi.

Kluczowe cechy

Wysokowytrzymałe sterowanie precyzyjneWyposażony w algorytmy sterowania wektorem i sterowania bezpośrednim momentem obrotowym (DTC), serii HD8000 zapewnia precyzyjną regulację prędkości i momentu obrotowego dla silników pod ekstremalnym obciążeniem.Możliwość działania w wielu kwadrantach umożliwia efektywną regenerację energii podczas hamowania, zmniejszając zależność od opon zewnętrznych.

Zaawansowane chłodzenie i trwałośćWyposażony w system chłodzenia wodnego IP54, napęd zapewnia optymalną wydajność w trudnych warunkach, w tym w wysokich temperaturach otoczenia i zakurzonych środowiskach.System obsługuje ciągłe przeciążenie przy 110% prądu znamionowego i krótkoterminowe przeciążenia do 120% przez 60 sekund, zapewniając niezawodność w krytycznych procesach.

Sygnalizacja harmoniczna i stabilność sieciWykorzystując technologię wieloimpulsowej wyprostowania i aktywnego wyprostowania PWM, napęd minimalizuje zniekształcenia harmonijne (THDi < 3%), zwiększając jakość zasilania sieci i zgodność z normami IEC 61000-3-12.

Intuicyjny interfejs człowiek-maszyna (HMI)15,6-calowy ekran dotykowy klasy przemysłowej zapewnia monitorowanie w czasie rzeczywistym parametrów operacyjnych, diagnostyki usterek i dostosowywania konfiguracji.Wykorzystanie wstępnie załadowanych szablonów specyficznych dla poszczególnych zastosowań w celu usprawnienia konfiguracji dla wspólnych przepływów roboczych w przemyśle.

Wyjątkowe zalety

Modułowa skalowalnośćModułowa konstrukcja napędu umożliwia szybką wymianę komponentów i rozbudowę mocy.minimalizowanie czasu przestoju podczas konserwacji lub modernizacji.

Kompleksowe protokoły bezpieczeństwaCertyfikowany zgodnie ze standardami CE, IEC i ATEX, napęd zawiera wielowarstwowe mechanizmy ochrony, w tym wyłączenie nad napięciem/poniżej napięcia, wykrywanie strat fazowych i ostrzeżenia o przeciążeniu termicznym.Zintegrowany system monitorowania przepływu wody zapobiega awariom chłodzenia.

Inteligentna konserwacja predykcyjnaWbudowane algorytmy AI analizują dane historyczne i w czasie rzeczywistym w celu przewidzenia zużycia komponentów, takich jak degradacja kondensatora lub długość życia wentylatora, umożliwiając proaktywne planowanie konserwacji.Dostęp zdalny za pośrednictwem zaszyfrowanych platform chmurowych ułatwia scentralizowane zarządzanie zasobami rozproszonymi.
