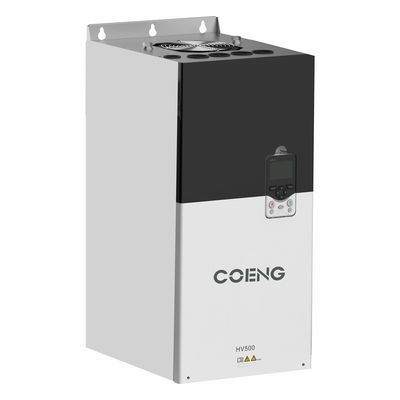

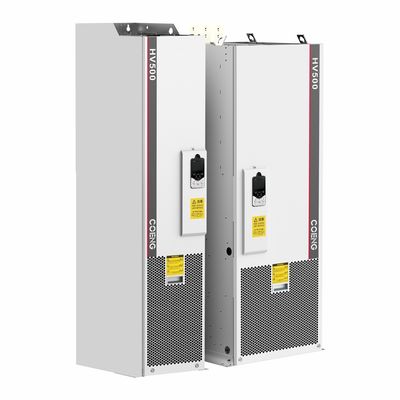

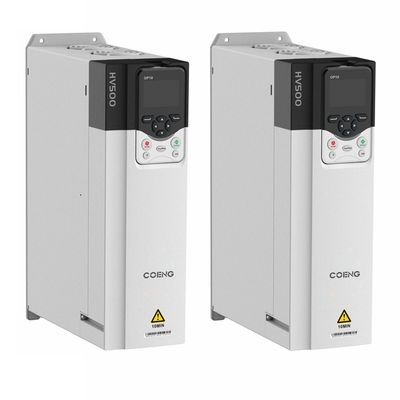

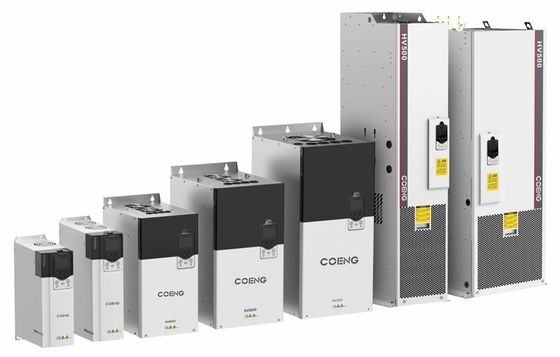

Inwerter z jednym napędem niskiego napięcia 2.2kW-560kW Częstotliwość wyjściowa 0~600Hz Napięcie wyjściowe 0V-Wpięcie wejściowe

Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xnapięcie wejściowe | Napięcie wejściowe: 380 V (-15%) do 480 V (+10%) Faza: Trójfazowa | Częstotliwość zasilania wejściowego | 50Hz/60Hz ±5% |
---|---|---|---|
Napięcie wyjściowe | 0V~Napięcie wejściowe | Częstotliwość wyjścia | 0–600 Hz |
Typ silnika sterującego głównego | Silnik asynchroniczny | Zakres prędkości sterowania głównego | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
Tryb sterowania głównego | V/F, OLVC (sterowanie wektorowe w pętli otwartej), CLVC (sterowanie wektorowe w pętli zamkniętej) | ||
Podkreślić | 0V Inwerter z jednym napędem,2.2kW-560kW Inwerter z jednym napędem,Inwerter z jednym napędem 0 ′ 600 Hz |
Oprogramowanie do szybkiego debugowania
Mocny i łatwy w obsłudze, z funkcjami takimi jak ustawienie parametrów, oscyloskop w czasie rzeczywistym, rejestracja usterek, rejestracja zdarzeń itp.
Doskonała wydajność
Podwieszenie przy prędkości zerowej;Odpowiedź momentu obrotowego 1-3 ms;Ekstremalnie niski spadek prędkości dynamicznej i odpowiednik spadku prędkości dynamicznej;Wspaniała solidność; Dokładna identyfikacja modelu silnika w trybie offline/online.
Wiele potrzeb zaspokojonych
Standardowy panel LCD w celu poprawy doświadczenia użytkownika, funkcja sterowania Master-Slave, rozszerzalna karta komunikacyjna, karta kodowania dysków, karta wykrywania napięcia.
Dane techniczne |
|||
Projekty |
Opis specyfikacji i dane techniczne |
|
|
Wprowadzenie mocy/ |
Napięcie wejściowe |
Napięcie wejściowe: 380V (-15%) do 480V (+10%) Faza: Trójfazowa |
|
Częstotliwość mocy wejściowej |
50 Hz/60 Hz ± 5% |
|
|
Nierównowaga napięcia wejściowego |
≤ 3% |
|
|
Napięcie wyjściowe |
napięcie wejściowe OV |
|
|
Częstotliwość wyjścia |
0~600Hz |
|
|
Rodzaj silnika |
Silnik asynchroniczny |
|
|
Wykonanie kontroli głównego |
Tryb sterowania |
V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control) |
|
Zakres prędkości |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Moment wyjściowy |
OLVC: 150% ((0,5 Hz), CLVC: 200% ((OHz) |
|
|
Dokładność momentu obrotowego |
≤ ± 5% w trybie sterowania wektorowym |
|
|
Wzrost momentu obrotowego |
≤ ± 5% w trybie sterowania wektorowym |
|
|
Stabilność prędkości |
Zastosowanie: 0,2% |
|
|
Odpowiedź momentu obrotowego |
≤ 5 ms, w trybie sterowania wektorowym |
|
|
Czas przyspieszenia/spadku |
0.0s~3200.0s; 0.0min~3200.0min |
|
|
Zwiększenie momentu obrotowego |
00,0% do 30,0% |
|
|
Pojemność przeciążenia |
Model G: 150% 1min/5min; 180%10s/5min; model P: 110% 1min/5min; 150% 10s/5min |
|
|
Krzywa V/F |
Typ linii prostej, typ wielopunktowy, tryb półodłączenia V/F, tryb całkowitego odłączenia V/F |
|
|
Rozdzielczość częstotliwości wejściowej |
Ustawienie cyfrowe: 0,01 Hz, ustawienie analogowe: 0,01 Hz |
|
|
krzywa przyspieszenia/spadku |
Prosta linia i krzywa S |
|
|
Główne funkcje |
Proste sterowanie PLC, wielokrotne sterowanie |
16 przedziałów prędkości obsługiwanych za pośrednictwem urządzeń sterujących |
|
Automatyczna regulacja napięcia (AVR) |
Automatycznie utrzymuje napięcie wyjściowe stałe, gdy napięcie sieci zmienia się w określonym zakresie |
|
|
Stała regulacja długości |
Stała regulacja długości |
|
|
Wbudowany PID |
Łatwo tworzy system sterowania zamkniętym |
|
|
Przesyłanie wielo silników |
Przełączanie pomiędzy dwiema grupami parametrów silnika do sterowania dwoma silnikami |
|
|
Wirtualne wprowadzenie/wyjście |
Osiem grup wirtualnych DI/DO umożliwiających proste sterowanie logiczne |
|
|
Wymagania w zakresie bezpieczeństwa |
Automatyczne ograniczanie prądu i napięcia podczas pracy, zapobiegające wyłączaniu się falownika z powodu częstego przepływu prądu lub nad napięcia |
|
|
Ponowne uruchomienie po awarii zasilania |
Po awarii zasilania i przywrócenie, falownik czeka na ustawiony czas przed automatycznym uruchomieniem |
|
|
Szybkie ograniczanie prądu |
Unika częstych awarii przepływu prądu w inwerterze |
|
|
Metoda ustawiania częstotliwości |
klawiatura; terminal UP/DOWN; wielokrotne odniesienie; odniesienie impulsowe; komunikacja |
|
|
Moc wejściowa/wyjściowa |
Pozostałe urządzenia |
AI1; AI2: 0V~10V/ 0 (4) mA~20 mA |
|
Działka elektroniczna |
DI1-DI5, 5 programowalnych terminali wejściowych cyfrowych z izolacją optyczną, kompatybilne z |
|
|
Terminale wyjściowe cyfrowe |
Wyjście z otwartym kolektorem; zakres napięcia wyjściowego: 0V ~ 24V; pojemność obciążenia prądu: 50mA. |
|
|
Pozostałe urządzenia |
1 kanał 0V ~ 10V/0(4) mA ~ 20mA |
|
|
Wyjście przekaźnika |
1 kanałowy kontakt Formularz C, NO+NC |
|
|
Komunikacja |
Protokoły komunikacji |
Modbus RTU (standardowa konfiguracja); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (konfiguracja opcjonalna) |
|
Środowisko |
Wysokość |
≤ 1000 m: brak konieczności obniżania wysokości |
|
Temperatura otoczenia |
-25°C+40°C (Przepuszczalny poziom obniżenia temperatury pomiędzy 40 a 55 °C) |
|
|
wilgotność |
15% ~ 95%, brak kondensacji |
|
|
Wibracje |
3M3, IEC60721-3-3 |
|
|
Temperatura przechowywania |
-40°C~+70°C |
|
|
Miejsce instalacji |
W pomieszczeniach wewnętrznych, bez bezpośredniego światła słonecznego, wolne od łatwopalnych, korozyjnych gazów, płynów i przewodników |
|
|
Akcesoria opcjonalne |
Karta kodująca, karta rozszerzająca łączność, karta rozszerzająca IO |
|
|
Ochrona |
Ochrona przed zwarciem, prądem, przeciążeniem, nad napięciem, pod napięciem, utratą fazy, |
|
|
Sposób instalacji |
Wstawione w szafce |
|
|
Klasyfikacja ochrony |
IP20 |
|
|
Metoda chłodzenia |
Chłodzenie powietrzem |
|
Produkty z inwerterem częstotliwości wektorowego VFD ogólnego przeznaczeniaZastosowanie produktu
HV350 Wybór produktu Narysowane napięcie: trójfazowe 380Vac (odpowiednie dla zakresu napięcia roboczego od 323V do 528V) |
|||||
Model |
Ciężkie obciążenie |
Lekkie obciążenie |
Rodzaj ramy |
||
Moc znamionowa (kW) |
Narysowany prąd wyjściowy |
Moc nominalna |
Narysowany prąd wyjściowy |
||
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
FA |
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
HV350-4T11GB |
11 |
25 |
- |
- |
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
HV350-4T30G/37P ((B) |
30 |
60 |
37 |
75 |
FE |
HV350-4T37G/45P ((B) |
37 |
75 |
45 |
91 |
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
HV350-4T55G/75P ((B) |
55 |
125 |
75 |
150 |
FF |
HV350-4T75G/90P ((B) |
75 |
150 |
90 |
180 |
|
HV350-4T90G/110P ((B) |
90 |
180 |
110 |
210 |
FG |
HV350-4T110G/132P ((B) |
110 |
210 |
132 |
250 |
