Inwerter częstotliwości wektorowej VFD Konwerter zmiennej częstotliwości do sterowania asynchronicznym napędem silnika
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | COENG |
| Orzecznictwo | CE |
| Numer modelu | HV350 |
| Minimalne zamówienie | 1 |
| Szczegóły pakowania | Karton, obudowa ze sklejki |
| Czas dostawy | 10-30 dni roboczych |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 20000 ZESTAWÓW/ROK |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| napięcie wejściowe | Napięcie wejściowe: 380 V (-15%) do 480 V (+10%) Faza: Trójfazowa | Częstotliwość zasilania wejściowego | 50Hz/60Hz ±5% |
|---|---|---|---|
| Napięcie wyjściowe | 0V~Napięcie wejściowe | Częstotliwość wyjścia | 0–600 Hz |
| Typ silnika sterującego głównego | Silnik asynchroniczny | Zakres prędkości sterowania głównego | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Tryb sterowania głównego | V/F, OLVC (sterowanie wektorowe w pętli otwartej), CLVC (sterowanie wektorowe w pętli zamkniętej) | ||
| Podkreślić | Asynchroniczne sterowanie napędem silnika VFD,VFD przekształcacz zmiennej częstotliwości,Inwersor częstotliwości wektorowej VFD |
||
opis produktu

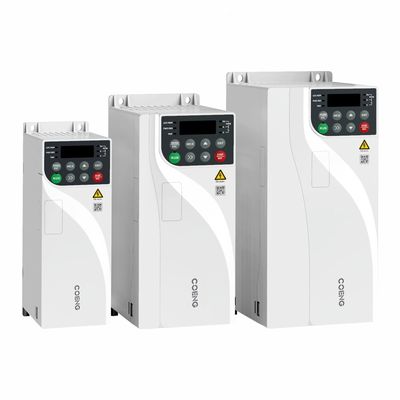

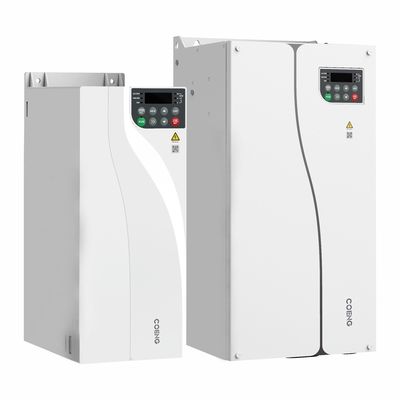

HV350 Przetwornica częstotliwości VFD ogólnego przeznaczenia Przetwornica zmiennej częstotliwości do sterowania napędem silnika asynchronicznego
Przetwornica częstotliwości VFD ogólnego przeznaczenia Opis produktu
Falownik serii HV350 to nowo opracowany falownik wektorowy ogólnego przeznaczenia. Wykorzystuje zaawansowaną technologię sterowania wektorowego w pętli otwartej i zamkniętej, obsługującą sterowanie napędem silnika asynchronicznego. Opierając się na zasadach projektowania obejmujących liczne funkcje oprogramowania, lepszą wydajność i wyższą niezawodność, falownik ten charakteryzuje się mniejszą objętością, lepszymi możliwościami rozbudowy, większą liczbą funkcji komunikacyjnych i łatwiejszą obsługą.
Przetwornica częstotliwości VFD ogólnego przeznaczenia Cechy produktu
Wysoka niezawodność
Innowacyjny niezależny kanał powietrzny
- Innowacyjna konstrukcja oddziela wrażliwe urządzenia od kanału powietrznego, znacznie poprawiając zdolność adaptacji falownika do różnych środowisk
- Kanał powietrzny może chronić falownik przed kurzem i innymi substancjami, aby uniknąć zwarcia elektrycznego, uszkodzenia podzespołów itp
Zaawansowana koncepcja projektu termicznego i profesjonalna analiza symulacji termicznej
- Stosowanie wydajnego i precyzyjnego oprogramowania do symulacji termicznej w celu zapewnienia niezawodności termicznej falownika
- Przyjęcie zaawansowanych testów termicznych, technologii walidacji i sprzętu w celu weryfikacji teoretycznych wyników projektu termicznego
Rygorystyczne testy wzrostu temperatury
- Rygorystyczne procedury testów przy pełnym obciążeniu i przeciążeniu oraz rygorystyczne kryteria akceptacji wzrostu temperatury kluczowych komponentów, zapewniające długotrwałą i niezawodną pracę falownika w warunkach ekstremalnego obciążenia
- Wszystkie produkty przechodzą test starzenia pod obciążeniem w wysokiej temperaturze przed rozpoczęciem pracy, aby upewnić się, że wszystkie elementy produktu mogą działać normalnie
Trzyodporny proces automatycznego natryskiwania farby
- W zależności od płytek drukowanych można zastosować różne strategie natryskiwania, skutecznie zapewniając równomierność natryskiwania płytek drukowanych i konsystencję tej samej partii produktu
Wysoka zdolność adaptacji
Szeroki zakres napięcia
- Napięcie znamionowe: trójfazowe 380 V ~ 480 V
- Częstotliwość zasilania wejściowego: (50 Hz/60 Hz) ±5%
- Dopuszczalny zakres wahań napięcia: -15%Vac ~ +10%Vac
Niskie zakłócenia zewnętrzne
- Wbudowany filtr C3 skutecznie tłumi harmoniczne wysokiej częstotliwości powstające podczas pracy falownika, spełniając wymagania normy UE EN61800-3.
- Prosta i przyjazna dla użytkownika konstrukcja uziemienia EMC skutecznie zmniejsza prąd upływowy do uziemienia.
- Certyfikacja systemu
- Certyfikat CE Unii Europejskiej
Projekt konstrukcyjny
- Konstrukcja w kształcie książki o objętości o 40% mniejszej niż tradycyjne modele
- Obsługa montażu wielu falowników obok siebie
Znakomita wydajność
Kompleksowa technologia napędu silnikowego
- Wspomaganie sterowania napędem trójfazowych silników asynchronicznych
- Obsługa sterowania V/F, sterowania wektorowego w otwartej pętli i sterowania wektorowego w pętli zamkniętej
- Wspomaganie kontroli prędkości i momentu obrotowego
- Wspieranie funkcji śledzenia prędkości, zmniejszanie prądu udarowego
Dokładna funkcja automatycznego dostrajania silnika
- Obsługa dokładnego automatycznego dostrajania parametrów silnika w celu wygodnej obsługi i debugowania, wyższej precyzji sterowania i większej szybkości reakcji
- Wszechstronne funkcje automatycznego dostrajania silnika, w tym automatyczne dostrajanie dynamiczne, statyczne i statyczne+dynamiczne
- Wszechstronne tryby sterowania silnikiem
- Tryb sterowania V/F
- Tryb sterowania wektorowego w otwartej pętli (OLVC)
- Tryb sterowania wektorowego w pętli zamkniętej (CLVC)
Duży moment rozruchowy
- Sterowanie wektorowe w otwartej pętli (OLVC): 150% przy 0,5 Hz
- Sterowanie wektorowe w pętli zamkniętej (CLVC): 200% przy 0 Hz
Wysoka zdolność przeciążeniowa
- Zdolność do przeciążenia lekkiego: 110% znamionowego prądu lekkiego obciążenia przez 60 sekund, 150% znamionowego prądu lekkiego obciążenia przez 10 sekund
- Duża zdolność przeciążeniowa: 150% znamionowego prądu dużego obciążenia przez 60 sekund, 180% znamionowego prądu dużego obciążenia przez 10 sekund
Zróżnicowane funkcje
Klawiatura
- W przypadku standardowych falowników dostępne są wewnętrzne klawiatury LED, natomiast klawiatury zewnętrzne nie są obsługiwane.
- Opcjonalnie można dodać zewnętrzną klawiaturę LED.
- Zarówno standardowe, jak i opcjonalne klawiatury obsługują debugowanie parametrów, monitorowanie stanu pracy i sterowanie start/stop. kopiowanie parametrów itp.
Różne funkcje rozszerzeń
- Opcjonalne karty komunikacyjne obsługujące Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP i inne magistrale
- komunikacji (gniazdo karty rozszerzeń SLOT1).
- Opcjonalne karty rozszerzeń enkodera (gniazdo kart rozszerzeń SLOT2)
- Opcjonalne karty rozszerzeń terminala IO (gniazdo karty rozszerzeń SLOT1, szczegółowe informacje można znaleźć w części „Akcesoria opcjonalne”)
Niezawodna funkcja hamowania
- Falownik obsługuje hamowanie prądem stałym.
- Modele o mocy 22 kW i mniejszej są wyposażone w standardowy wbudowany moduł hamulcowy, natomiast modele o mocy od 30 kW do 132 kW w opcjonalny.
- Dodanie rezystora hamowania poprawia skuteczność hamowania, oszczędzając jednocześnie miejsce na instalację elektryczną i zmniejszając koszty energii elektrycznej użytkownika.
Wspieranie różnych funkcji
- Obsługa V/F Obsługa trybów separacji połowy i całkowitej separacji V/F
- Proces wspomagający regulację PID, który można zastosować w regulacji stałej temperatury, regulacji stałego ciśnienia i kontroli napięcia
- Wspomagająca blokada pozycji umożliwiająca zablokowanie pozycji silnika przy zerowej prędkości w trybie CLVC
- Wspomaganie funkcji wahania, które może być stosowane w przemyśle włókienniczym i tekstylnym
- Obsługa losowej głębokości PWM w celu zmniejszenia hałasu silnika
- Obsługa trybu redundancji enkodera w celu automatycznego przełączenia systemu na OLVC
- Działanie w przypadku uszkodzenia enkodera
Obsługa oprogramowania działającego w tle do szybkiego debugowania
- Obsługa takich funkcji jak monitorowanie i edycja parametrów
- Obsługa dzienników zdarzeń i zapisów błędów
Wektorowy przemiennik częstotliwości VFD ogólnego przeznaczenia Specyfikacja techniczna
|
Dane techniczne |
|||
|
Projektowanie |
Specyfikacja Opis i dane techniczne |
|
|
|
Pobór mocy/ |
Napięcie wejściowe |
Napięcie wejściowe: 380 V (-15%) do 480 V (+10%) Faza: Trójfazowa |
|
|
Częstotliwość zasilania wejściowego |
50 Hz/60 Hz ±5% |
|
|
|
Asymetria napięcia wejściowego |
≤3% |
|
|
|
Napięcie wyjściowe |
OV – napięcie wejściowe |
|
|
|
Częstotliwość wyjściowa |
0 ~ 600 Hz |
|
|
|
Typ silnika |
Silnik asynchroniczny |
|
|
|
Mistrzowska wydajność sterowania |
Tryb sterowania |
V/F, OLVC (sterowanie wektorowe w otwartej pętli), CLVC (sterowanie wektorowe w pętli zamkniętej) |
|
|
Zakres prędkości |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Moment rozruchowy |
OLVC: 150% (0,5 Hz), CLVC: 200% (OHz) |
|
|
|
Precyzja momentu obrotowego |
≤±5%, w trybie sterowania wektorowego |
|
|
|
Tętnienie momentu obrotowego |
≤±5%, w trybie sterowania wektorowego |
|
|
|
Stabilność prędkości |
OLVC, 0,2%; CLVC: 0,1% |
|
|
|
Reakcja momentu obrotowego |
≤5ms, w trybie sterowania wektorowego |
|
|
|
Czas przyspieszania/hamowania |
0,0 s ~ 3200,0 s; 0,0 min ~ 3200,0 min |
|
|
|
Zwiększenie momentu obrotowego |
0,0% ~ 30,0% |
|
|
|
Przeciążalność |
Model G: 150% 1min/5min; 180% 10 s/5 min; Model P: 110% 1min/5min; 150% 10 s/5 min |
|
|
|
Krzywa V/F |
Typ prosty, typ wielopunktowy, tryb połowy separacji V/F, tryb całkowitej separacji V/F |
|
|
|
Rozdzielczość częstotliwości wejściowej |
Ustawienie cyfrowe: 0,01 Hz, ustawienie analogowe: 0,01 Hz |
|
|
|
Krzywa przyspieszenia/opóźnienia |
Linia prosta i krzywa S |
|
|
|
Główne funkcje |
Prosty sterownik PLC, sterowanie wieloma prędkościami |
16 segmentów prędkości obsługiwanych przez terminale sterujące |
|
|
Automatyczna regulacja napięcia (AVR) |
Automatycznie utrzymuje stałe napięcie wyjściowe, gdy napięcie sieciowe zmienia się w określonym zakresie |
|
|
|
Stała kontrola długości |
Stała kontrola długości |
|
|
|
Wbudowany PID |
Z łatwością tworzy system sterowania w zamkniętej pętli |
|
|
|
Przełączanie wielu silników |
Przełączanie pomiędzy dwiema grupami parametrów silnika w celu sterowania dwoma silnikami |
|
|
|
Wirtualne wejścia/wyjścia |
Osiem grup wirtualnych DI/DO umożliwiających proste sterowanie logiczne |
|
|
|
Kontrola przepięcia/przetężenia prądu |
Automatyczne ograniczenie prądu i napięcia podczas pracy, zapobiegające wyłączeniu falownika z powodu częstego przetężenia lub przepięcia |
|
|
|
Uruchom ponownie po awarii zasilania |
Po awarii i przywróceniu zasilania falownik czeka przez ustawiony czas, zanim automatycznie uruchomi się |
|
|
|
Szybkie ograniczenie prądu |
Pozwala uniknąć częstych usterek przetężenia w falowniku |
|
|
|
Metoda ustawiania częstotliwości |
klawiatura; zacisk GÓRA/DÓŁ; wiele odniesień; odniesienie impulsu; komunikacja |
|
|
|
Wejście/wyjście zasilania |
Zaciski wejść analogowych |
AI1; AI2: 0 V ~ 10 V/ 0 (4) mA ~ 20 mA |
|
|
Cyfrowe zaciski wejściowe |
DI1-DI5, 5 programowalnych cyfrowych zacisków wejściowych z optoizolacją, kompatybilnych z obydwoma |
|
|
|
Cyfrowe zaciski wyjściowe |
Wyjście typu otwarty kolektor; zakres napięcia wyjściowego: 0V~24V; obciążalność prądowa: 50mA. |
|
|
|
Zaciski wyjścia analogowego |
1-kanałowy 0 V ~ 10 V/0(4) mA ~ 20 mA |
|
|
|
Wyjście przekaźnikowe |
1-kanałowy styk typu C, NO+NC |
|
|
|
Komunikacja |
Protokoły komunikacyjne |
Modbus RTU (konfiguracja standardowa); Profibus-DP; Profinet we/wy; CANopen; Modbus TCP/IP; eterkot; EtherNet/IP (opcjonalna konfiguracja) |
|
|
Otoczenia |
Wysokość |
≤1000m: nie ma potrzeby obniżania wartości znamionowych |
|
|
Temperatura otoczenia |
-25℃～+40℃ (Praca z dopuszczalnym obniżeniem wartości znamionowych w zakresie 40~55) |
|
|
|
Wilgotność |
15% ~ 95%, bez kondensacji |
|
|
|
Wibracja |
3M3, IEC60721-3-3 |
|
|
|
Temperatura przechowywania |
−40°C~+70°C |
|
|
|
Miejsce instalacji |
W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, wolnych od łatwopalnych, żrących gazów, cieczy i przewodzących |
|
|
|
Opcjonalne akcesoria |
Karta enkodera, karta rozszerzeń komunikacyjnych, karta rozszerzeń IO |
|
|
|
Zabezpieczenia |
Ochrona przed zwarciem, przetężeniem, przeciążeniem, przepięciem, podnapięciem, utratą fazy, |
|
|
|
Metoda instalacji |
Zainstalowany w szafce |
|
|
|
Ocena ochrony |
IP20 |
|
|
|
Metoda chłodzenia |
Chłodzenie powietrzem |
|
|
Wektorowy przemiennik częstotliwości VFD ogólnego przeznaczeniaZgłoszenie produktu
Tekstylia, papiernictwo, podnośniki obiektów, tworzywa sztuczne, wyroby metalowe, druk i opakowania, materiały budowlane, maszyny inżynieryjne i automatyczny sprzęt produkcyjny.
|

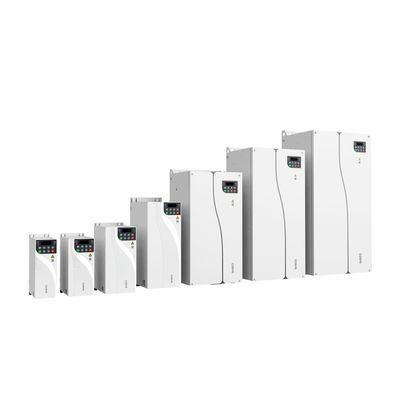

Wybór produktu HV350 Napięcie znamionowe: trójfazowe 380 V AC (odpowiednie dla zakresu napięcia roboczego 323 V ~ 528 V) |
|||||
|
Model |
Ciężki ładunek |
Lekkie obciążenie |
Typ ramy |
||
|
Moc znamionowa (kW) |
Znamionowy prąd wyjściowy |
Moc znamionowa |
Znamionowy prąd wyjściowy |
||
|
HV350-4T0,75G/1,5PB |
0,75 |
2.5 |
1,5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1,5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5,5PB |
4 |
9,5 |
5.5 |
13 |
pełne wyżywienie |
|
HV350-4T5.5 GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7,5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18,5 |
38 |
FD |
|
HV350-4T18G/22PB |
18,5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
