Oszczędności energii Niezawodne VFD do sterowania silnikiem elektrycznym z interfejsem komunikacyjnym RS485 w zakresie mocy 0,4 kW-500 kW
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | COENG |
| Orzecznictwo | CE |
| Numer modelu | HV300 |
| Minimalne zamówienie | 1 |
| Szczegóły pakowania | Drewniana skrzynia |
| Czas dostawy | 10-30 dni roboczych |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 20000 ZESTAWÓW/ROK |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Zakres mocy | 0,4 kW~500 kW | Napięcie wejściowe Uin | 200 V (-15%) ~ 240 V (+10%) 1 faza/3 fazy 380 V (-15%) ~ 480 V (+10%) 3 fazy 500 V 500 V (-15%) ~ 69 |
|---|---|---|---|
| Częstotliwość wejściowa | 50Hz/60Hz±5% | Interfejs komunikacyjny | RS485, RJ45 |
| Protokół komunikacyjny | Modbus RTU | Wilgotność | <90% RH, bez kondensacji |
| Operacja Temperatura | -20℃~+40℃ (Praca z obniżeniem wartości znamionowych w zakresie 40℃~55℃) | ||
| Podkreślić | VFD sterowania silnikiem elektrycznym,RS485 Interfejs komunikacji VFD,00 |
||
opis produktu
Optymalizuj zużycie energii: Odkryj siłę napędów o zmiennej częstotliwości!
Inwerter o zmiennej częstotliwościOpis produktu

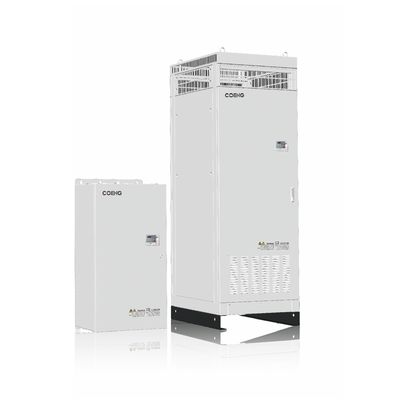

Inwerter serii HV350 jest nowo opracowanym inwerterem wektorowym ogólnego przeznaczenia.O zasadach projektowania bogatych funkcji oprogramowania, lepsza wydajność i większa niezawodność, ten falownik posiada mniejszą objętość z lepszą rozszerzalnością, większą liczbą funkcji komunikacyjnych i łatwiejszą obsługą.
Inwerter o zmiennej częstotliwościCechy produktu
Inteligentna konstrukcja modułu IGBT do ochrony cieplnej
- Wbudowany dynamiczny model temperatury połączenia, monitorowanie temperatury połączenia IGBT w czasie rzeczywistym.
- Unikalny zwarcie i obwód poprzez technologię ochrony, chronić bezpieczeństwo systemu.
- Odpowiedź na pytanie:
Konstrukcja stabilności układu sterowania napędem IGBT
- Niezawodna samodzielnie opracowana platforma projektowania stabilności modułu IGBT.
- Możliwość uzyskania głównych parametrów w procesie otwarcia/zamknięcia IGBT, w celu oceny funkcji i wydajności płyty napędowej IGBT.
- Możliwość oceny rozsądności projektowania modułu IGBT, zapewnienia bezpiecznego i niezawodnego projektowania systemu zasilania produktu, gwarantowania stabilnej pracy systemu zasilania.
Mocne narzędzia komputerowe HVManager zapewnia programowanie, ustawianie, debugowanie, monitorowanie i inne funkcje
- Monitorowanie stanu VFD w czasie rzeczywistym.
- Kompleksowa funkcja ustawiania parametrów, łatwa do debugowania przez użytkownika.
Wszystkie serii mają wbudowany filtr EMC (użytkownik może wybrać)
- Użytkownik może odłączyć filtr EMC za pomocą krótkiego arkusza na zdjęciu, głównie stosowany w sytuacjach, w których wymagana jest instalacja RCD i prąd wycieku poniżej 30mA.

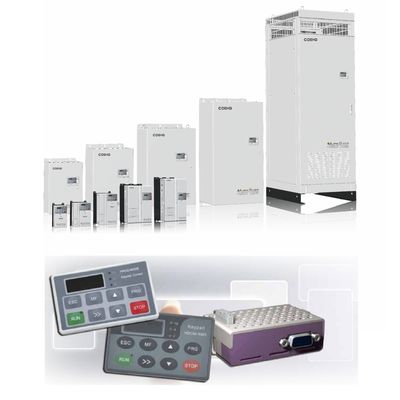

Funkcja projektowania modułowego, ma zarówno zalety modeli europejskich, jak i japońskich
- Łatwe do ustawienia jak japońskie modele, ma również silne funkcjonalne rozszerzenia jak europejskie modele.
- Podwójny interfejs RS485, opcjonalny interfejs A, B i interfejs RJ45
Modele o mocy od 4 kW są standardowo skonfigurowane z reaktorem prądu stałego
- Zmniejsz 50% współczynnika zniekształcenia prądu.
- Zażegnaj uderzenie z sieci, ochraniaj mostek prostownika.
- Zwiększyć współczynnik mocy strony wejścia.
- Zwiększenie ogólnej wydajności i stabilności termicznej VFD.
- Inhibicja wpływu wyższych harmonik strony wejściowej na VFD, zmniejszenie zewnętrznej transmisji i zakłóceń promieniowania.
Komunikacja profibus
- Wygodne ustawienie komunikacji.
- Dobra zdolność adaptacyjna.
- Wspieranie pięciu formatów komunikacji danych PPO (PPO1 ~ PPO5).
Wbudowane mocne moduły logiczne i arytmetyczne, obsługa niestandardowego DIY dla specjalnych funkcji
- Wbudowany uproszczony PLC, terminale sterowania można dostosować, użytkownik może zaprojektować tryb działania zgodnie ze swoimi specjalnymi wymaganiami.
Można ustawić wyciek terminali DI i trybu źródła przez kod funkcji
- DI wejściowy wspólny port może wybrać 0V lub 24V, fabryczna wartość domyślna wynosi 0V, użytkownik może wybrać poprzez ustawienie parametru P09.21; P09.21 = 0 oznacza, że wspólny port wynosi 0V, P09.21 = 1 oznacza, że wspólny port wynosi 24V.
Wbudowany moduł sterowania PID
- Zrealizuj bliską pętlę kontroli temperatury, ciśnienia, przepływu i innych sygnałów, zwiększ stabilność i dokładność produkcji.
Może napędzać dwa różne silniki w trybie sterowania wektorem
- Może przechowywać dwa zestawy parametrów silnika i może przełączać elastyczność w sytuacji, w której nie trzeba uruchamiać dwóch silników jednocześnie, aby zaoszczędzić koszty, zmniejszyć zajmowanie przestrzeni.
Typowe zastosowanie

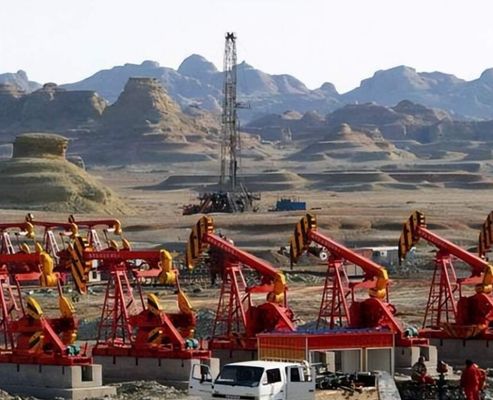

Jednostka pompowania na polach naftowych
- Zalety techniczne: szeroki zakres napięć, duża zdolność adaptacyjna do trudnej sieci Niski prąd startowy, płynna prędkość, niewielki wpływ na sieć Wbudowany filtr EMC, standardowo skonfigurowany reaktor prądu stałego, niskie promieniowanie.

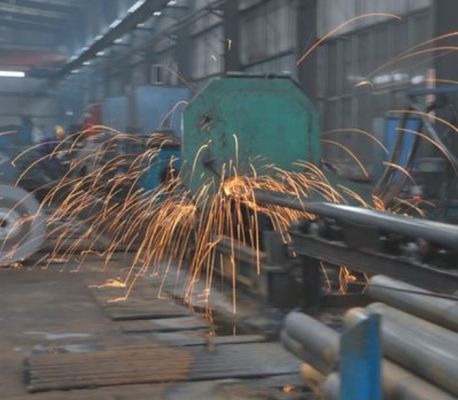

Tworzenie stali z piły zimnej
- Zalety techniczne: wysoka zdolność do przeciążenia, szybka zdolność reagowania; dostosowanie do wysokich temperatur i wysokich wymogów ochrony w warsztatach stalowych; wspieranie sieci Profibus DP.

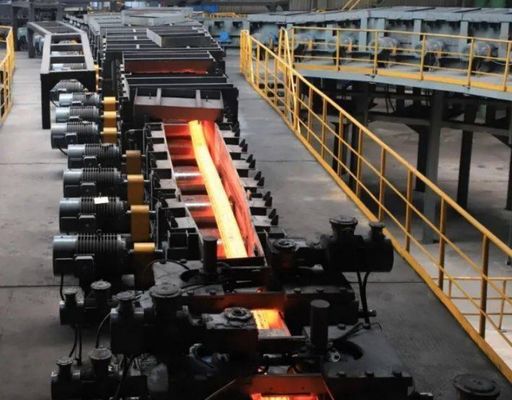

Rolki stalowe
- Zalety techniczne: Dostosowane do pracy przy przyspieszaniu i opóźnianiu.Dostosowanie do wysokich temperatur i wysokich wymagań ochrony w warsztatach stalowych.
Specyfikacja techniczna falownika zmiennej częstotliwości
| Moc wejściowa/wyjściowa | Napięcie wejściowe U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Częstotliwość wejścia | 50Hz/60Hz±5% | ||
| Maksymalny brak równowagi podaży | ≤ 3% | ||
| Napięcie wyjściowe | 0V ~ Uin | ||
| Częstotliwość wyjścia | 0 Hz ~ 300 Hz | ||
| Zakres mocy | 0.4kW ~ 500kW | ||
| Wydajność głównego sterowania | Kontrola napięcia | V/F, OLVC (Open Loop Vector Control) | |
| Ustawić prędkość | 100 (OLVC), 1:50 (V/F) | ||
| Moment uruchomienia | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Dokładność momentu obrotowego | ≤ 5% (OLVC) | ||
| Prędkość obrotowa | ≤ 2% (OLVC) | ||
| Stała prędkość pracy dokładność | ≤ 1% n0 (warunki znamionowe) | ||
| Rozstrzygnięcie | 00,01 Hz (cyfrową), 0,1% × maksymalna częstotliwość (analogiczna) | ||
| Zwiększenie momentu obrotowego | 0.1s ~ 3600min | ||
| Zwiększenie momentu obrotowego | 00,1% ~ 30,0% | ||
| Przesyłka | Typ E, G: prąd wyjściowy nominalny 150%, 1 minuta Typ P: prąd wyjściowy nominalny 110%, 1 minuta | ||
| W/F | 4 rodzaje: V/F (użytkownik może zaprogramować) i rampy (2,0 mocy, 1,7 mocy, 1,2 mocy) | ||
| hamulce prądu stałego | Częstotliwość wtrysku: 0, 0% ~ 100, 0% Maksymalna częstotliwość Prąd wtrysku: 0, 0% ~ 300, 0% prądu nominalnego Czas wtrysku: 0, 00 s ~ 60, 00 s | ||
| hamulce dynamiczne | Modele o mocy 22 kW i poniżej mają wbudowany układ hamulcowy Prędkość hamulcowa: 0,0% ~ 100,0% Definicja napięcia prądu stałego dynamicznego hamulca: 390V (produkty o napięciu 220V) 780V (produkty o napięciu 380V) 1125V (690V produkty poziomu napięcia) |
||
| Bieganie | Częstotliwość biegania: 0.00Hz ~ maksymalna częstotliwość Częstotliwość przyspieszenia biegania: 0.1s ~ 600.0s Czas międzybiegu biegania: 0,1 s ~ 600,0 s |
||
| Wstępne ustawienia | 16 ustawionych wcześniej prędkości (decyzowanych przez urządzenia sterujące) | ||
| AVR | Utrzymanie napięcia wyjściowego silnika V/F przy zmianie napięcia zasilania wejściowego | ||
| Specjalna funkcja kontroli | Wbudowany PID | Budować system sterowania zamkniętym pętli łatwo | |
| PMSM Funkcja miękkiego uruchomienia | Gdy napędza PMSM (trwały magnes silnik synchroniczny) do częstotliwości sieci, przełącznik będzie działać, aby uzyskać zasilanie z sieci bez wpływu prądu, a VFD przestanie działać | ||
| zaawansowane bloki funkcjonalne | 2 programowalne bloki sterowania logicznego, 1 programowalne bloki konwersji binarnej i dziesiętnej, 2 programowalne bloki porównawcze, 3 programowalne bloki arytmetyczne, łatwe do opracowania zaawansowane funkcje | ||
| Funkcja wejścia/wyjścia | Źródło odniesienia | Liczba: klawiatura, terminal UP/DOWN, ustawiona wcześniej prędkość, puls, komunikacja | |
| Analog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Tryb działania | Klawisze, urządzenia sterujące, komunikacja | ||
| Terminal cyfrowy | DI1 ~ DI7: 7 sposobów programowalnych końcówek, pos. i nega. jest opcjonalny logicznie, a DI6 może być ustawiony jako wejście impulsowe, 0Hz ~ 60Hz; DI7 może być wejściem impulsowym o wysokiej częstotliwości (1kHz ~ 50.0 kHz) lub wejście termistoru PTC | ||
| Terminale wyjściowe cyfrowe | DO1 ~ DO2: 2 kierunki programowalne terminale wyjściowe cyfrowe, maks. prąd wyjściowy: 50mA (w każdej kierunku), DO2 może być terminalem do impulsu wyjściowego (0,1kHz ~ 50,0kHz ), a wyjście PWM (10kHz) | ||
| Terminal wyjściowy analogowy | AO1: programowalny terminal wyjściowy analogowy, 0V-10V, 0 ((4) mA ~ 20 mA. | ||
| Wyjście przekaźnika | 2 programowalne otwarte relé normalne, dane kontaktorów:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Komunikacja | Interfejs | RS485, RJ45 | |
| Protokół | Modbus RTU | ||
| Środowisko | Wysokość | 1000m znamionowe, 1000m-3000m, 1% znamionowego obniżenia prądu na 100m | |
| Temperatura działania | -20 °C~+40 °C (Działanie z obniżeniem temperatury 40 °C~55 °C) | ||
| wilgotność | < 90% RH, bez kondensacji | ||
| Wibracje | < 5,9 m/s2 (0,6 g) | ||
| Temperatura przechowywania | -40 °C~+70 °C | ||
| Środowisko operacyjne | W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, niepalne, bez korozyjnych gazów i płynów, bez zanieczyszczenia materiałem przewodzącym prąd | ||
| Moduły fakultatywne | HV232, HVUSB, moduł Profibus, paleta klawiatury, HV-Manager (Narzędzia komputerowe), trójfazowy moduł wykrywania napięcia | ||
| Funkcja ochronna | Niedobór mocy, przepływ prądu, przeciążenie, nad napięcie, pod napięciem, utrata fazy, nadgrzewność, wysiłek zewnętrzny itp. | ||
| Efektywność | 10,5 kW i mniej: ≥89% 2,2 kW ~ 22 kW: ≥93% 30 kW i więcej: ≥95% |
||
| Metoda montażu | Instalacja szafy, poprzez panel, montaż powierzchni | ||
| Ochrona przed wejściem | IP20, IP21 (przy dodawaniu opcjonalnego urządzenia) | ||
| Metoda chłodzenia | 220V/0.4kW ((0.5hp) model jest naturalnie chłodny, inni są zmuszeni chłodzić powietrzem | ||
