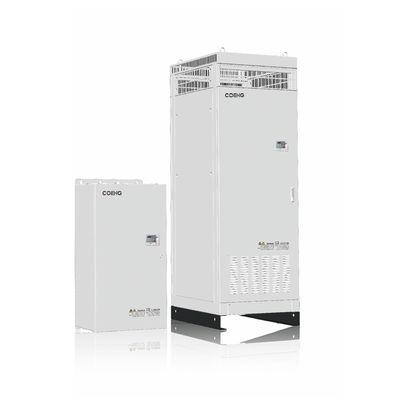

HV300 Ogólny cel Inwerter zmiennej częstotliwości od 0,4 kW do 500 kW

  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Drive Vector Frequency Inverter
  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Drive Vector Frequency Inverter
  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Drive Vector Frequency Inverter
  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Drive Vector Frequency Inverter
  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Drive Vector Frequency Inverter
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE
Numer modelu HV300
Minimalne zamówienie 1
Szczegóły pakowania Drewniana skrzynia
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Zakres mocy 0,4 kW~500 kW Napięcie wejściowe Uin 200 V (-15%) ~ 240 V (+10%) 1 faza/3 fazy 380 V (-15%) ~ 480 V (+10%) 3 fazy 500 V 500 V (-15%) ~ 69
Częstotliwość wejściowa 50Hz/60Hz±5% Interfejs komunikacyjny RS485, RJ45
Protokół komunikacyjny Modbus RTU Wilgotność <90% RH, bez kondensacji
Operacja Temperatura -20℃~+40℃ (Praca z obniżeniem wartości znamionowych w zakresie 40℃~55℃)
Podkreślić

Inwerter częstotliwości wektorowej o mocy od 4 kW do 500 kW

,

Prędkość napędu falownika o zmiennej częstotliwości

,

Inwerter częstotliwości wektorowego ogólnego przeznaczenia
Zostaw wiadomość
opis produktu

HV300 Inwerter o zmiennej częstotliwości od 0,4 kW do 500 kW

Inwerter o zmiennej częstotliwościOpis produktu

Inwerter serii HV350 jest nowo opracowanym inwerterem wektorowym ogólnego przeznaczenia.O zasadach projektowania bogatych funkcji oprogramowania, lepsza wydajność i większa niezawodność, ten falownik posiada mniejszą objętość z lepszą rozszerzalnością, większą liczbą funkcji komunikacyjnych i łatwiejszą obsługą.

Inwerter o zmiennej częstotliwościCechy produktu

Inteligentna konstrukcja modułu IGBT do ochrony cieplnej
  • Wbudowany dynamiczny model temperatury połączenia, monitorowanie temperatury połączenia IGBT w czasie rzeczywistym.
  • Unikalny zwarcie i obwód poprzez technologię ochrony, chronić bezpieczeństwo systemu.
  • Odpowiedź na pytanie:

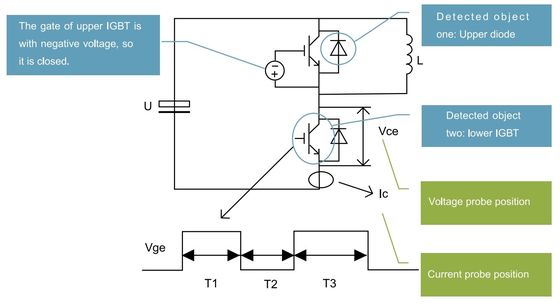

Konstrukcja stabilności układu sterowania napędem IGBT
  • Niezawodna samodzielnie opracowana platforma projektowania stabilności modułu IGBT.
  • Możliwość uzyskania głównych parametrów w procesie otwarcia/zamknięcia IGBT, w celu oceny funkcji i wydajności płyty napędowej IGBT.
  • Możliwość oceny rozsądności projektowania modułu IGBT, zapewnienia bezpiecznego i niezawodnego projektowania systemu zasilania produktu, gwarantowania stabilnej pracy systemu zasilania.
HV300 Ogólny cel Inwerter zmiennej częstotliwości od 0,4 kW do 500 kW 0

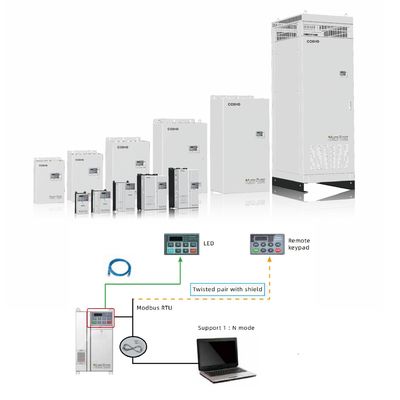

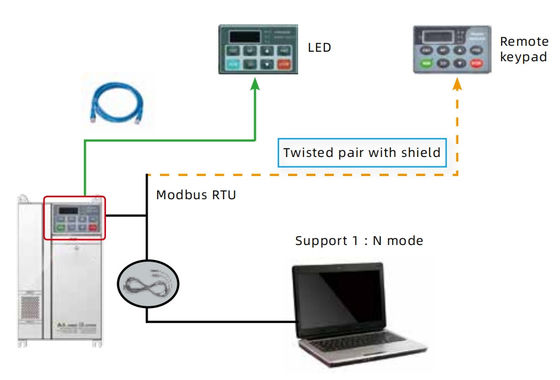

Mocne narzędzia komputerowe HVManager zapewnia programowanie, ustawianie, debugowanie, monitorowanie i inne funkcje
  • Monitorowanie stanu VFD w czasie rzeczywistym.
  • Kompleksowa funkcja ustawiania parametrów, łatwa do debugowania przez użytkownika.
Wszystkie serii mają wbudowany filtr EMC (użytkownik może wybrać)
  • Użytkownik może odłączyć filtr EMC za pomocą krótkiego arkusza na zdjęciu, głównie stosowany w sytuacjach, w których wymagana jest instalacja RCD i prąd wycieku poniżej 30mA.
HV300 Ogólny cel Inwerter zmiennej częstotliwości od 0,4 kW do 500 kW 1

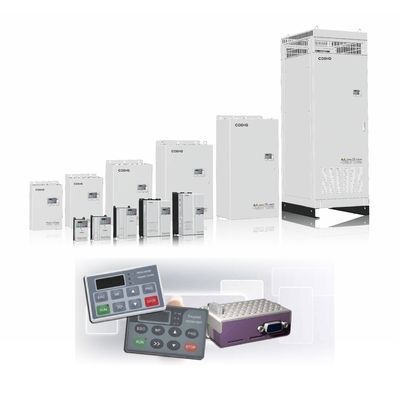

Funkcja projektowania modułowego, ma zarówno zalety modeli europejskich, jak i japońskich
  • Łatwe do ustawienia jak japońskie modele, ma również silne funkcjonalne rozszerzenia jak europejskie modele.
  • Podwójny interfejs RS485, opcjonalny interfejs A, B i interfejs RJ45
HV300 Ogólny cel Inwerter zmiennej częstotliwości od 0,4 kW do 500 kW 2
Modele o mocy od 4 kW są standardowo skonfigurowane z reaktorem prądu stałego
  • Zmniejsz 50% współczynnika zniekształcenia prądu.
  • Zażegnaj uderzenie z sieci, ochraniaj mostek prostownika.
  • Zwiększyć współczynnik mocy strony wejścia.
  • Zwiększenie ogólnej wydajności i stabilności termicznej VFD.
  • Inhibicja wpływu wyższych harmonik strony wejściowej na VFD, zmniejszenie zewnętrznej transmisji i zakłóceń promieniowania.
Komunikacja profibus
  • Wygodne ustawienie komunikacji.
  • Dobra zdolność adaptacyjna.
  • Wspieranie pięciu formatów komunikacji danych PPO (PPO1 ~ PPO5).
Wbudowane mocne moduły logiczne i arytmetyczne, obsługa niestandardowego DIY dla specjalnych funkcji
  • Wbudowany uproszczony PLC, terminale sterowania można dostosować, użytkownik może zaprojektować tryb działania zgodnie ze swoimi specjalnymi wymaganiami.
HV300 Ogólny cel Inwerter zmiennej częstotliwości od 0,4 kW do 500 kW 3
Można ustawić wyciek terminali DI i trybu źródła przez kod funkcji
  • DI wejściowy wspólny port może wybrać 0V lub 24V, fabryczna wartość domyślna wynosi 0V, użytkownik może wybrać poprzez ustawienie parametru P09.21; P09.21 = 0 oznacza, że wspólny port wynosi 0V, P09.21 = 1 oznacza, że wspólny port wynosi 24V.
Wbudowany moduł sterowania PID
  • Zrealizuj bliską pętlę kontroli temperatury, ciśnienia, przepływu i innych sygnałów, zwiększ stabilność i dokładność produkcji.
Może napędzać dwa różne silniki w trybie sterowania wektorem
  • Może przechowywać dwa zestawy parametrów silnika i może przełączać elastyczność w sytuacji, w której nie trzeba uruchamiać dwóch silników jednocześnie, aby zaoszczędzić koszty, zmniejszyć zajmowanie przestrzeni.

Typowe zastosowanie
Jednostka pompowania na polach ropopochodnych
  • Zalety techniczne: szeroki zakres napięć, duża zdolność adaptacyjna do trudnej sieci Niski prąd startowy, płynna prędkość, niewielki wpływ na sieć Wbudowany filtr EMC, standardowo skonfigurowany reaktor prądu stałego, niskie promieniowanie.

Tworzenie stali z piły zimnej
  • Zalety techniczne: wysoka zdolność do przeciążenia, szybka zdolność reagowania; dostosowanie do wysokich temperatur i wysokich wymogów ochrony w warsztatach stalowych; wspieranie sieci Profibus DP.

Rolki stalowe
  • Zalety techniczne: Dostosowane do pracy przy przyspieszaniu i opóźnianiu.Dostosowanie do wysokich temperatur i wysokich wymagań ochrony w warsztatach stalowych.


Specyfikacja techniczna falownika zmiennej częstotliwości

Moc wejściowa/wyjściowa Napięcie wejściowe U 200V (-15%) ~ 240V (+10%) 1PH/3PH
380V (-15%) ~ 480V (+10%) 3PH 500V
500V (-15%) ~ 690V (+10%) 3PH
Częstotliwość wejścia 50 Hz/60 Hz±5%
Maksymalna nierównowaga podaży ≤ 3%
Napięcie wyjściowe 0V ~ Uin
Częstotliwość wyjścia 0 Hz ~ 300 Hz
Zakres mocy 0.4kW ~ 500kW
Wydajność głównego sterowania Kontrola napięcia V/F, OLVC (Open Loop Vector Control)
Ustawić prędkość 100 (OLVC), 1:50 (V/F)
Moment uruchomienia 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC)
Dokładność momentu obrotowego ≤ 5% (OLVC)
Prędkość obrotowa ≤ 2% (OLVC)
Dokładność prędkości stałej ≤ 1% n0 (warunki znamionowe)
Rozstrzygnięcie 00,01 Hz (cyfrową), 0,1% × maksymalna częstotliwość (analogiczna)
Zwiększenie momentu obrotowego 0.1s ~ 3600min
Zwiększenie momentu obrotowego 00,1% ~ 30,0%
Przesyłka Typ E, G: prąd wyjściowy nominalny 150%, 1 minuta Typ P: prąd wyjściowy nominalny 110%, 1 minuta
W/W 4 rodzaje: V/F (użytkownik może zaprogramować) i rampy (2,0 mocy, 1,7 mocy, 1,2 mocy)
hamulce prądu stałego Częstotliwość wtrysku: 0, 0% ~ 100, 0% Maksymalna częstotliwość Prąd wtrysku: 0, 0% ~ 300, 0% prądu nominalnego Czas wtrysku: 0, 00 s ~ 60, 00 s
hamulce dynamiczne Modele o mocy 22 kW i poniżej mają wbudowany układ hamulcowy Prędkość hamulcowa: 0,0% ~ 100,0%
Definicja napięcia prądu stałego dynamicznego hamulca: 390V (produkty o napięciu 220V) 780V (produkty o napięciu 380V)
1125V (690V produkty poziomu napięcia)
Bieganie Częstotliwość biegania: 0.00Hz ~ maksymalna częstotliwość Częstotliwość przyspieszenia biegania: 0.1s ~ 600.0s
Czas międzybiegu biegania: 0,1 s ~ 600,0 s
Wstępne ustawienia 16 ustawionych wcześniej prędkości (decyzowanych przez urządzenia sterujące)
AVR Utrzymanie napięcia wyjściowego silnika V/F przy zmianie napięcia zasilania wejściowego
Specjalna funkcja kontroli Wbudowany PID Zbudować system kontroli zamkniętej pętli łatwo
PMSM Funkcja miękkiego uruchomienia Gdy napędza PMSM (trwały magnes silnik synchroniczny) do częstotliwości sieci, przełącznik będzie działać, aby uzyskać zasilanie z sieci bez wpływu prądu, a VFD przestanie działać
zaawansowane bloki funkcjonalne 2 programowalne bloki sterowania logicznego, 1 programowalne bloki konwersji binarnej i dziesiętnej, 2 programowalne bloki porównawcze, 3 programowalne bloki arytmetyczne, łatwe do opracowania zaawansowane funkcje
Funkcja wejścia/wyjścia Źródło odniesienia Liczba: klawiatura, terminal UP/DOWN, ustawiona wcześniej prędkość, puls, komunikacja
Analog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V
Tryb działania Klawisze, urządzenia sterujące, komunikacja
Terminal wejściowy cyfrowy DI1 ~ DI7: 7 sposobów programowalnych końcówek, pos. i nega. jest opcjonalny logicznie, a DI6 może być ustawiony jako wejście impulsowe, 0Hz ~ 60Hz; DI7 może być wejściem impulsowym o wysokiej częstotliwości (1kHz ~ 50.0 kHz) lub wejście termistoru PTC
Terminale wyjściowe cyfrowe DO1 ~ DO2: 2 kierunki programowalne terminale wyjściowe cyfrowe, maks. prąd wyjściowy: 50mA (w każdej kierunku), DO2 może być terminalem do impulsu wyjściowego (0,1kHz ~ 50,0kHz ), a wyjście PWM (10kHz)
Terminal wyjściowy analogowy AO1: programowalny terminal wyjściowy analogowy, 0V-10V, 0 ((4) mA ~ 20 mA.
Wyjście przekaźnika 2 programowalne otwarte relé normalne, dane kontaktorów:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A
Komunikacja Interfejs RS485, RJ45
Protokół Modbus RTU
Środowisko Wysokość 1000m znamionowe, 1000m-3000m, 1% znamionowego obniżenia prądu na 100m
Temperatura działania -20 °C~+40 °C (Działanie z obniżeniem temperatury 40 °C~55 °C)
wilgotność < 90% RH, bez kondensacji
Wibracje < 5,9 m/s2 (0,6 g)
Temperatura przechowywania -40 °C~+70 °C
Środowisko operacyjne W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, niepalne, bez korozyjnych gazów i płynów, bez zanieczyszczenia materiałem przewodzącym prąd
Moduły fakultatywne HV232, HVUSB, moduł Profibus, paleta klawiatury, HV-Manager (Narzędzia komputerowe), trójfazowy moduł wykrywania napięcia
Funkcja ochronna Niedobór mocy, przepływ prądu, przeciążenie, nad napięcie, pod napięciem, utrata fazy, nadgrzewność, wysiłek zewnętrzny itp.
Efektywność 10,5 kW i mniej: ≥89% 2,2 kW ~ 22 kW: ≥93%
30 kW i więcej: ≥95%
Metoda montażu Instalacja szafy, poprzez panel, montaż powierzchni
Ochrona przed wejściem IP20, IP21 (przy dodawaniu opcjonalnego urządzenia)
Metoda chłodzenia 220V/0.4kW ((0.5hp) model jest naturalnie chłodny, inni są zmuszeni chłodzić powietrzem
