Przesyłka zmiennej częstotliwości 3300V 1900V,10kV 6600V 10kV falownik

  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE
Numer modelu HD8000-3306
Minimalne zamówienie 1
Szczegóły pakowania Drzewna obudowa
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Charakterystyka mechaniczna Napęd jedno-/wieloosiowy, dwu-/cztero-kwadrantowy Napięcie znamionowe strony silnika 3: 3300 V 6: 6600 V A: 10 kV
Władza 10: 10MVA Metoda rektyfikacji P: PWM D: Podstawowe prostowanie diodowe
Wspólna metoda naprawy przycisku Puste: pojedyncze sprostowanie 2: podwójne sprostowanie Powszechna metoda przekształcania prądu Blank: pojedynczy D: podwójny inwerter T: potrójny inwerter
Podkreślić

1900 V napęd zmiennej częstotliwości

,

Inwerter 10 kV

,

3300V napęd zmiennej częstotliwości
Zostaw wiadomość
opis produktu

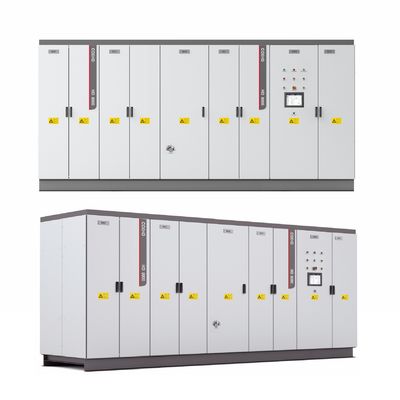

HD8000 System VFD dużej mocy Przetwornica częstotliwości



Zastosowanie produktu

  • Charakterystyka:napęd jedno/wieloosiowy, stopień ochrony IP54, dwu-/cztero-kwadrantowy
  • Projekt:konstrukcja modułowa
  • Sprostowanie:podstawowe prostowanie wielopulsowe, prostowanie inteligentne i prostowanie PWM
  • Wskaźnik napięcia:1900V3000V (3300V), 6000V, (6600V), 10000V
  • Maksymalna moc:30MVA (pojedynczy) 60MVA (równoległy)
  • Kompatybilny silnik:asynchroniczny silnik indukcyjny, silnik synchroniczny z magnesami trwałymi, silnik synchroniczny wzbudzony elektrycznie
  • Metoda kontroli:V/F, sterowanie wektorowe w pętli zamkniętej z czujnikiem, sterowanie wektorowe w pętli otwartej bez czujnika
  • Chłodzenie:chłodzenie wodne

Przesyłka zmiennej częstotliwości 3300V 1900V,10kV 6600V 10kV falownik 0

Przesyłka zmiennej częstotliwości 3300V 1900V,10kV 6600V 10kV falownik 1

Specyfikacja techniczna
Dane techniczne HD8000
HD8000 3306 3308 3310 3312 2624 AA30 6640 AA60
R Podstawowa ektyfikacja Napięcie wejściowe 3300 V 1900 V 10 kV 6600 V 10 kV
Częstotliwość wejściowa 45 Hz-66 Hz
Przeciążać 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60 s
miffimądrość ≥99%
Współczynnik mocy ≥0,95 (prąd znamionowy, wyposażony w dławik wejściowy 2% AC)
Ochrona ochrona przed przeciążeniem, ochrona przed przegrzaniem, ochrona przed zwarciem, wstępna ocena usterek itp
RecPWM
tyfikacja		 Częstotliwość wejściowa 45 Hz-66 Hz
Przeciążać 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60 s
miffimądrość ≥98,5%
Współczynnik mocy regulowany (domyślnie 1)
Ochrona zabezpieczenie przed przeciążeniem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed zwarciem, wstępna ocena usterek itp
Falownik Napięcie wyjściowe 3300 V 6600 V 10 kV 6600 V 10 kV
Maksymalna częstotliwość wyjściowa

110 Hz
Dokładność stabilna przy prędkości OLVC: 0,01%, CLVC: 0,01% OLVC: 0,01%, CLVC: 0,01%
Impuls prędkości OLVC: 0,2%, CLVC: 0,1% OLVC: 0,4%, CLVC: 0,2%
Moment rozruchowy OLVC: 150%, CLVC: 200% OLVC: 130%, CLVC: 150%
Kontrola momentu obrotowego V/F: tak, OLVC: tak, CLVC: tak V/F: tak, OLVC: tak, CLVC: tak
Dokładność momentu obrotowego OLVC: 5%, CLVC: 2% OLVC: 5%, CLVC: 2%
Czas reakcji momentu obrotowego OLVC: 5 ms, CLVC: 5 ms OLVC: 5 ms, CLVC: 5 ms
Rotacyjny czas reakcji OLVC: 100 ms, CLVC: 100 ms OLVC: 150 ms, CLVC: 150 ms
Dynamiczny odpowiednik spadku OLVC: 0,5%*s, CLVC: 0,25%*s OLVC: 1%*s, CLVC: 0,5%*s
Przeciążać 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60 s
Środowisko Temperatura temperatura na wlocie ≤40
Wysokość ≤4000m (obniżenie wartości znamionowych 2000m ~ 4000m)
Dane mechaniczne Ochrona IP IP54
Chłodzenie Chłodzenie wodne
Antykorozyjne C4-M
Tabela wyboru serii HD8000
Moduł Napięcie sieciowe Napięcie silnika Moc OcenionoI Maks F Rozmiar (szer.*gł.*wys.) (mm) Notatka
HD8000-3306 3300 V 3300 V 6MVA 1050A 110 Hz 4600*1300*2200 Zawiera szafkę chłodzoną wodą
HD8000-3308 8MVA 1400A
HD8000-3310 10MVA 1750A
HD8000-3312 12MVA 2100A
HD8000-2624 1900 V 6600 V 24MVA 2100A 7800*1300*2200
HD8000-AA30 10 kV 10 kV 30MVA 1750A 10600*1300*2200
HD8000-6640 6600 V 6600 V 40MVA 3500A 15600*1300*2200
HD8000-AA60 10 kV 10 kV 60MVA 3500A 21200*1600*2200



Funkcje napędów o zmiennej częstotliwości (VFD)

Napędy o zmiennej częstotliwości (VFD) to urządzenia elektroniczne służące do sterowania prędkością i momentem obrotowym silników elektrycznych. Są szeroko stosowane w zastosowaniach przemysłowych i komercyjnych. Oto główne funkcje VFD:

1. Kontrola prędkości

  • Regulowana prędkość silnika: Przetwornice częstotliwości umożliwiają precyzyjną kontrolę prędkości silnika zgodnie z wymaganiami operacyjnymi, co ma kluczowe znaczenie w zastosowaniach takich jak wentylatory, pompy i przenośniki, które wymagają zmiennych prędkości.

2. Oszczędność energii

  • Zmniejszone zużycie energii: Dostosowując prędkość silnika, przetwornice częstotliwości mogą znacznie obniżyć zużycie energii. W wielu zastosowaniach silniki zazwyczaj pracują przy niższych obciążeniach, a zastosowanie przetwornicy częstotliwości pozwala zaoszczędzić znaczną ilość energii.
  • Zoptymalizowana wydajność operacyjna: Przetwornice częstotliwości pomagają sprzętowi pracować z optymalną wydajnością, redukując niepotrzebne straty energii.

3. Miękki start i zatrzymanie

  • Płynny start: Przetwornice częstotliwości umożliwiają łagodny rozruch silników, minimalizując przepięcia elektryczne i naprężenia mechaniczne, zwiększając w ten sposób żywotność zarówno silnika, jak i podłączonego sprzętu.
  • Kontrolowane zatrzymanie: Zapewniają kontrolowane hamowanie, unikając gwałtownych zatrzymań, które mogą spowodować wstrząs mechaniczny.

4. Kontrola momentu obrotowego

  • Precyzyjne zarządzanie momentem obrotowym: Przetwornice częstotliwości pozwalają na utrzymanie stałego momentu obrotowego przy różnych prędkościach, co jest niezbędne w zastosowaniach wymagających precyzyjnej kontroli momentu obrotowego, takich jak dźwigi i systemy transportu materiałów.

5. Poprawa kontroli procesu

  • Regulacja przepływu i ciśnienia: W zastosowaniach związanych z pompami i wentylatorami przetwornice częstotliwości mogą regulować przepływ i ciśnienie w oparciu o zapotrzebowanie w czasie rzeczywistym, zwiększając stabilność i elastyczność procesów produkcyjnych.
  • Wsparcie dla automatyzacji: Przetwornice częstotliwości można zintegrować z czujnikami i systemami sterowania, aby wspierać bardziej złożoną automatyzację, poprawiając ogólną wydajność produkcji.

6. Redukcja hałasu i wibracji

  • Niższy poziom hałasu podczas pracy: Umożliwiając płynną regulację prędkości, napędy VFD mogą zmniejszyć poziom hałasu podczas pracy, tworząc lepsze środowisko pracy.
  • Zminimalizowane wibracje: Stabilna prędkość pracy pomaga zredukować wibracje mechaniczne, wydłużając żywotność sprzętu.

7. Funkcje ochronne

  • Zabezpieczenie przed przeciążeniem i zwarciem: Nowoczesne falowniki są wyposażone w różne funkcje zabezpieczające, w tym zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem, zapewniające bezpieczną pracę silników i układów napędowych.
  • Monitorowanie usterek: VFD mogą monitorować stan systemu w czasie rzeczywistym, szybko wykrywając i ostrzegając użytkowników o usterkach, co minimalizuje przestoje.

Wniosek

Przemienniki częstotliwości odgrywają kluczową rolę w nowoczesnych zastosowaniach przemysłowych i komercyjnych. Zapewniając precyzyjną kontrolę prędkości i momentu obrotowego, a także oszczędność energii i funkcje ochronne, przetwornice częstotliwości pomagają poprawić wydajność, zmniejszyć zużycie energii i wydłużyć żywotność sprzętu. Wraz z postępem technologii zakres zastosowań i funkcjonalności napędów VFD stale się poszerza.




Charakterystyka produktu
Koncepcja projektu inżynieryjnego
Charakterystyka
· Stopień ochrony IP54, dzięki czemu system ma bardzo dużą zdolność adaptacji do środowiska
· Redundantna konstrukcja kluczowych komponentów w celu zmniejszenia prawdopodobieństwa przestoju systemu
· Zaawansowany IGCT i tyrystor, które zapewniają ultrawysoką niezawodność systemu elektroenergetycznego
· Zastosowanie podwójnego pakietu prasującego, doskonałe właściwości odprowadzania ciepła, co sprawia, że ​​system ma bardzo wysoką gęstość mocy
· Pierwszorzędny system ochrony przed błędami
· Potężny system monitorowania zapewniający klientom kompletne dane
· Bogate wyposażenie opcjonalne
Ochrona
· Wstępna ocena IGCT + ramię obwodu mostkowego dzięki technologii zabezpieczającej
· Wykrywanie w czasie rzeczywistym chwilowej wartości prądu na zaciskach AC, zapobiegające wyłączeniu przy wysokim prądzie
Doskonała kontrola
· Podwójna praca w czterech ćwiartkach, aby sprostać sprzężeniu zwrotnemu energii elektrycznej i hamowania
· Szybka dynamiczna reakcja na moment obrotowy, spełniająca wymagania systemu dotyczące tłumienia rezonansu mechanicznego
· Silnik jest modulowany synchronicznie w sekcjach, aby spełnić wysokie wymagania dotyczące walcowania stali, wciągników itp.
· Przystosowane do różnych silników (silniki indukcyjne, silniki synchroniczne z magnesami trwałymi, silniki synchroniczne wzbudzone elektrycznie itp.)
Krzywa przeciążenia
· 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60 s

Projekt inżynieryjny
Modułowa konstrukcja
· Inteligentny system diagnostyki usterek, szybkie pozycjonowanie
· Modułowa konstrukcja kluczowych komponentów, wysoka spójność i wysoka niezawodność
· Wygodna konserwacja
Intensywny projekt sejsmiczny
· Warunki mechaniczne IEC60721 3M5 – stabilna praca
· Precyzyjna konstrukcja mechaniczna zapewnia intensywną odporność na trzęsienia ziemi
Konfigurowalny protokół komunikacyjny
· obsługuje ustalony protokół komunikacyjny, który umożliwia płynne połączenie z wbudowanym sterownikiem PLC i jest wygodniejszy w wymianie i konserwacji
· Obsługuje magistralę polową: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP

Gwarancja niezawodności HD8000
Standaryzowana produkcja i testy fabryczne
· Proces testowania jest kontrolowany automatycznie i cały proces jest identyfikowalny
· Wszystkie produkty przed wysyłką przechodzą test starzenia 100% V i 100% Pn
· Doskonały system zarządzania MES zapewniający efektywność produkcji
· Wiodąca w branży platforma testowa, która może zapewnić jakość produktu, ponieważ może spełniać różne poziomy napięcia i różne tryby prostownika podczas testu pełnego obciążenia napędu

Oprogramowanie do szybkiego debugowania HD8000
· Oprogramowanie do szybkiego debugowania jest podłączone do komputera PC za pomocą światłowodu. Oprogramowanie posiada dużą liczbę profesjonalnych funkcji debugowania, takich jak ustawianie parametrów wsadowych, pobieranie danych o błędach i analiza przebiegów, szybki oscyloskop i dużą liczbę funkcji edycyjnych. Oprogramowanie obsługuje komunikację szeregową lub Ethernet, dzięki czemu może obsługiwać napęd VFD poprzez komunikację szeregową lub utrzymywać napęd VFD w centralnej sterowni za pośrednictwem sieci Ethernet.
