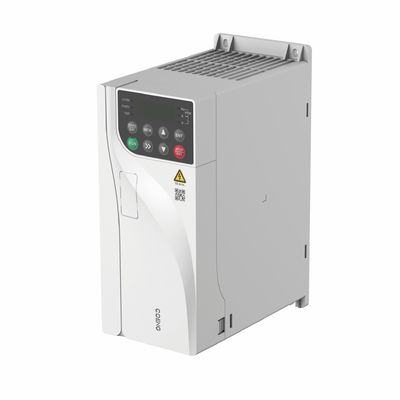

HV350 Inwersor częstotliwości wektorowej VFD ogólnego przeznaczenia, konwerter zmiennej częstotliwości do sterowania asynchronicznym napędem silnika

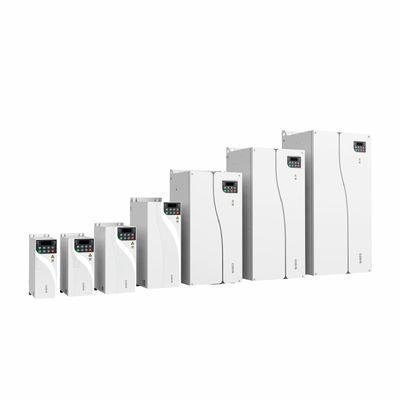

  • HV350 General Purpose VFD Vector Frequency Inverter Variable Frequency Converter For Asynchronous Motor Drive Control
  • HV350 General Purpose VFD Vector Frequency Inverter Variable Frequency Converter For Asynchronous Motor Drive Control
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE
Numer modelu HV350
Minimalne zamówienie 1
Szczegóły pakowania Karton, obudowa ze sklejki
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
napięcie wejściowe Napięcie wejściowe: 380 V (-15%) do 480 V (+10%) Faza: Trójfazowa Częstotliwość zasilania wejściowego 50Hz/60Hz ±5%
Napięcie wyjściowe 0V~Napięcie wejściowe Częstotliwość wyjścia 0–600 Hz
Typ silnika sterującego głównego Silnik asynchroniczny Zakres prędkości sterowania głównego 1:10 V/F; 1:100 OLVC; 1:1000 CLVC
Tryb sterowania głównego V/F, OLVC (sterowanie wektorowe w pętli otwartej), CLVC (sterowanie wektorowe w pętli zamkniętej)
Podkreślić

Inwerter częstotliwości wektorowego VFD

,

Zmiennik częstotliwości wektorowej

,

Przekształcacz zmiennej częstotliwości dla silnika
Zostaw wiadomość
opis produktu

HV350 Inwersor częstotliwości wektorowej VFD ogólnego przeznaczenia, konwerter zmiennej częstotliwości do sterowania asynchronicznym napędem silnika

Opis produktu Inwerter częstotliwości wektorowego VFD ogólnego przeznaczenia

Inwerter serii HV350 jest nowo opracowanym inwerterem wektorowym ogólnego przeznaczenia.O zasadach projektowania bogatych funkcji oprogramowania, lepsza wydajność i większa niezawodność, ten falownik posiada mniejszą objętość z lepszą rozszerzalnością, większą liczbą funkcji komunikacyjnych i łatwiejszą obsługą.

Ogólnego przeznaczenia VFD Wektorowy Inwerter częstotliwości

Wysoka niezawodność
Innowacyjny niezależny kanał powietrzny
  • Innowacyjna konstrukcja oddziela czułe urządzenia od przewodu wentylacyjnego, znacznie poprawiając zdolność inwertera do adaptacji do różnych warunków
  • Przewód powietrzny może chronić inwerter przed pyłem i różnymi rzeczami, aby uniknąć zwarcia elektrycznego, uszkodzenia komponentów itp.
Zaawansowana koncepcja projektowania termicznego i profesjonalna analiza symulacji termicznej
  • Stosowanie wydajnego i precyzyjnego oprogramowania do symulacji termicznej w celu zapewnienia niezawodności termicznej falownika
  • Przyjęcie zaawansowanej technologii badań termicznych, walidacji i sprzętu do weryfikacji wyników teoretycznych projektu termicznego
Ścisłe badania podwyżki temperatury
  • Rigorous full-load and overload testing procedure and strict acceptance criteria for temperature rise of key components supporting long-time reliable operation of the inverter under extreme load condition
  • Wszystkie produkty przechodzące badanie starzenia obciążenia w wysokiej temperaturze przed wyjściem z obróbki w celu zapewnienia normalnej pracy wszystkich komponentów produktu
Automatyczny proces rozpylania farby trójprzewodowej
  • W zależności od płyt obwodowych można zastosować różne strategie opryskiwania, skutecznie zapewniając jednolitość opryskiwania płyt obwodowych i spójność tej samej partii produktu
Duża zdolność dostosowywania
Szeroki zakres napięć
  • Nomierna napięcie: trójfazowe 380V ~ 480V
  • Częstotliwość mocy wejściowej: (50 Hz/60 Hz) ±5%
  • Dopuszczalny zakres wahań napięcia: -15%Vac ~ +10%Vac
Niska ingerencja zewnętrzna
  • Wbudowany filtr C3 może skutecznie tłumić harmoniki wysokiej częstotliwości generowane podczas pracy falownika, spełniając wymagania normy UE EN61800.
  • Prosta i przyjazna dla użytkownika konstrukcja uziemienia EMC skutecznie zmniejsza prąd przecieku do ziemi.
  • Certyfikacja systemu
  • Certyfikacja CE Unii Europejskiej
Projekt konstrukcyjny
  • Projekt w kształcie książki o objętości o 40% mniejszej niż w tradycyjnych modelach
  • Wsparcie montażu wielokrotnych falowników równolegle
Wyjątkowe osiągnięcia
Kompleksowa technologia napędu silnika
  • O mocy wyjściowej nieprzekraczającej 50 W
  • Wspieranie sterowania V/F, sterowania wektora w pętli otwartej i sterowania wektora w pętli zamkniętej
  • Wsparcie w regulacji prędkości i momentu obrotowego
  • Wspieranie funkcji śledzenia prędkości, zmniejszenie prądu uderzeniowego
Dokładna funkcja automatycznego dostrojenia silnika
  • Wspieranie dokładnego automatycznego dostrojenia parametrów silnika w celu wygodnej obsługi i debugowania, wyższej precyzji sterowania i szybszej prędkości reakcji
  • Kompleksowe funkcje automatycznego dostrojenia silnika, w tym dynamiczne, statyczne i statyczne+dynamiczne automatyczne dostrojenie
  • Kompleksowe tryby sterowania silnikiem
  • Tryb sterowania V/F
  • Tryb sterowania wektorem o otwartej pętli (OLVC)
  • Tryb sterowania wektorem w pętli zamkniętej (CLVC)
Duży moment startowy
  • Wykonanie kontroli wektorowej w pętli otwartej (OLVC): 150% przy 0,5 Hz
  • Kontrola wektora w pętli zamkniętej (CLVC): 200% przy 0 Hz
Wysoka zdolność przeciążenia
  • Pojemność przeciążenia lekkiego: 110% biegu nominalnego obciążenia lekkiego przez 60 sekund, 150% biegu nominalnego obciążenia lekkiego przez 10 sekund
  • Pojemność dużego przeciążenia: 150% biegu znamionowego ciężkiego obciążenia przez 60 sekund, 180% biegu znamionowego ciężkiego obciążenia przez 10 sekund

Zróżnicowane funkcje
Klawisze
  • W przypadku standardowych falowników dostępne są wewnętrzne klawiatury LED, a klawiatury zewnętrzne nie są obsługiwane.
  • Opcjonalnie można dodać zewnętrzną klawiaturę LED.
  • Zarówno standardowe, jak i opcjonalne klawiatury obsługują debugowanie parametrów, monitorowanie stanu pracy, sterowanie startem/stopem, kopiowanie parametrów itp.
Różne funkcje rozbudowy
  • Opcjonalne karty rozszerzeniowe obsługują Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP i inne busy
  • komunikacji (slot do kart rozszerzających SLOT1).
  • Opcjonalne karty rozszerzające koder (slot do kart rozszerzających SLOT2)
  • Opcjonalne karty rozszerzające terminalu IO (slot na kartę rozszerzającą SLOT1, szczegółowo zobacz "Optionalne akcesoria")
Niezawodna funkcja hamowania
  • Inwerter obsługuje hamowanie prądu stałego.
  • Modele o mocy 22 kW i poniżej są wyposażone w standardowy wbudowany układ hamulcowy, a modele od 30 kW do 132 kW w opcjonalny.
  • Dodanie rezystora hamulcowego zwiększa wydajność hamulcową, jednocześnie oszczędzając przestrzeń elektryczną i zmniejszając koszty elektryczne użytkownika.
Wspieranie różnych funkcji
  • Wspieranie trybu V/F Wspieranie trybów półoddzielenia i całkowitego oddzielenia V/F
  • Wspierająca kontrola PID procesu, która może być stosowana w zakresie kontroli stałej temperatury, kontroli stałego ciśnienia i kontroli napięcia
  • Zablokowanie pozycji wspierającej w celu uzyskania blokowania pozycji silnika z zerową prędkością w trybie CLVC
  • Wspierająca funkcja kołysania, która może być stosowana w przemyśle włóknistym i włókienniczym
  • Wspieranie losowej głębokości PWM w celu zmniejszenia hałasu silnika
  • Wspieranie trybu pracy redundancji kodera w celu automatycznego przełączania systemu na OLVC
  • Działanie, gdy koder jest wadliwy
Wsparcie oprogramowania tła do szybkiego debugowania
  • Wspieranie takich funkcji jak monitorowanie i edycja parametrów
  • Wspieranie dzienników zdarzeń i rejestrów błędów

Produkty z inwerterem częstotliwości wektorowego VFD ogólnego przeznaczenia Specyfikacja techniczna

Dane techniczne

Projekty

Opis specyfikacji i dane techniczne



Wprowadzenie mocy/
wydajność

Napięcie wejściowe

Napięcie wejściowe: 380V (-15%) do 480V (+10%) Faza: Trójfazowa



Częstotliwość mocy wejściowej

50 Hz/60 Hz ± 5%



Nierównowaga napięcia wejściowego

≤ 3%



Napięcie wyjściowe

napięcie wejściowe OV



Częstotliwość wyjścia

0~600Hz



Rodzaj silnika

Silnik asynchroniczny



Wykonanie kontroli głównego

Tryb sterowania

V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control)



Zakres prędkości

1:10 V/F; 1:100 OLVC; 1:1000 CLVC



Moment wyjściowy

OLVC: 150% ((0,5 Hz), CLVC: 200% ((OHz)



Dokładność momentu obrotowego

≤ ± 5% w trybie sterowania wektorowym



Wzrost momentu obrotowego

≤ ± 5% w trybie sterowania wektorowym



Stabilność prędkości

Zastosowanie: 0,2%



Odpowiedź momentu obrotowego

≤ 5 ms, w trybie sterowania wektorowym



Czas przyspieszenia/spadku

0.0s~3200.0s; 0.0min~3200.0min



Zwiększenie momentu obrotowego

00,0% do 30,0%



Pojemność przeciążenia

Model G: 150% 1min/5min; 180%10s/5min; model P: 110% 1min/5min; 150% 10s/5min



Krzywa V/F

Typ linii prostej, typ wielopunktowy, tryb półodłączenia V/F, tryb całkowitego odłączenia V/F



Rozdzielczość częstotliwości wejściowej

Ustawienie cyfrowe: 0,01 Hz, ustawienie analogowe: 0,01 Hz



krzywa przyspieszenia/spadku

Prosta linia i krzywa S



Główne funkcje

Proste sterowanie PLC, wielokrotne sterowanie

16 przedziałów prędkości obsługiwanych za pośrednictwem urządzeń sterujących



Automatyczna regulacja napięcia (AVR)

Automatycznie utrzymuje napięcie wyjściowe stałe, gdy napięcie sieci zmienia się w określonym zakresie



Stała regulacja długości

Stała regulacja długości



Wbudowany PID

Łatwo tworzy system sterowania zamkniętym



Przesyłanie wielo silników

Przełączanie pomiędzy dwiema grupami parametrów silnika do sterowania dwoma silnikami



Wirtualne wprowadzenie/wyjście

Osiem grup wirtualnych DI/DO umożliwiających proste sterowanie logiczne



Wymagania w zakresie bezpieczeństwa

Automatyczne ograniczanie prądu i napięcia podczas pracy, zapobiegające wyłączaniu się falownika z powodu częstego przepływu prądu lub nad napięcia



Ponowne uruchomienie po awarii zasilania

Po awarii zasilania i przywrócenie, falownik czeka na ustawiony czas przed automatycznym uruchomieniem



Szybkie ograniczanie prądu

Unika częstych awarii przepływu prądu w inwerterze



Metoda ustawiania częstotliwości

klawiatura; terminal UP/DOWN; wielokrotne odniesienie; odniesienie impulsowe; komunikacja



Moc wejściowa/wyjściowa

Pozostałe urządzenia

AI1; AI2: 0V~10V/ 0 (4) mA~20 mA



Działka elektroniczna

DI1-DI5, 5 programowalnych terminali wejściowych cyfrowych z izolacją optyczną, kompatybilne z
wprowadzenia zatopienia/wprowadzenia źródeł.
DI5 obsługuje wysokiej prędkości wejście impulsowe z maksymalną częstotliwością wejścia 100 kHz.



Terminale wyjściowe cyfrowe

Wyjście z otwartym kolektorem; zakres napięcia wyjściowego: 0V ~ 24V; pojemność obciążenia prądu: 50mA.
DO1 obsługuje wysokiej prędkości wyjście impulsowe o maksymalnej częstotliwości wyjścia 100 kHz.



Pozostałe urządzenia

1 kanał 0V ~ 10V/0(4) mA ~ 20mA



Wyjście przekaźnika

1 kanałowy kontakt Formularz C, NO+NC



Komunikacja

Protokoły komunikacji

Modbus RTU (standardowa konfiguracja); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (konfiguracja opcjonalna)



Środowisko
wymagania

Wysokość

≤ 1000m: nie ma potrzeby obniżania wysokości
1000-3000 m: obniżenie o 1% na 100 m



Temperatura otoczenia

-25°C+40°C (Przepuszczalny poziom obniżenia temperatury pomiędzy 40 a 55 °C)



wilgotność

15% ~ 95%, brak kondensacji



Wibracje

3M3, IEC60721-3-3



Temperatura przechowywania

-40°C~+70°C



Miejsce instalacji

W pomieszczeniach wewnętrznych, bez bezpośredniego światła słonecznego, wolne od łatwopalnych, korozyjnych gazów, płynów i przewodników
cząstki.



Akcesoria opcjonalne

Karta kodująca, karta rozszerzająca łączność, karta rozszerzająca IO



Ochrona

Ochrona przed zwarciem, prądem, przeciążeniem, nad napięciem, pod napięciem, utratą fazy,
nadtemperatura, usterki zewnętrzne itp.



Sposób instalacji

Wstawione w szafce



Klasyfikacja ochrony

IP20



Metoda chłodzenia

Chłodzenie powietrzem




Produkty z inwerterem częstotliwości wektorowego VFD ogólnego przeznaczeniaZastosowanie produktu

Produkcja tekstyliów, papieru, podnoszenia przedmiotów, tworzyw sztucznych, wyrobów metalowych, druku i pakowania, materiałów budowlanych, maszyn inżynierskich i automatycznego sprzętu produkcyjnego.

HV350 Wybór produktu Narysowane napięcie: trójfazowe 380Vac (odpowiednie dla zakresu napięcia roboczego od 323V do 528V)

Model

Ciężkie obciążenie

Lekkie obciążenie

Rodzaj ramy

Moc znamionowa (kW)

Narysowany prąd wyjściowy

Moc nominalna
(kW)

Narysowany prąd wyjściowy
(A)

HV350-4T0.75G/1.5PB

0.75

2.5

1.5

4.2

FA

HV350-4T1.5G/2.2PB

1.5

4.2

2.2

5.8

HV350-4T2.2GB

2.2

5.8

-

-

HV350-4T4G/5.5PB

4

9.5

5.5

13

FB

HV350-4T5.5GB

5.5

13

-

-

HV350-4T7.5G/11PB

7.5

17

11

25

FC

HV350-4T11GB

11

25

-

-

HV350-4T15G/18PB

15

32

18.5

38

FD

HV350-4T18G/22PB

18.5

38

22

46

HV350-4T22GB

22

46

-

-

HV350-4T30G/37P ((B)

30

60

37

75

FE

HV350-4T37G/45P ((B)

37

75

45

91

HV350-4T45G/55P(B)

45

91

55

125

HV350-4T55G/75P ((B)

55

125

75

150

FF

HV350-4T75G/90P ((B)

75

150

90

180

HV350-4T90G/110P ((B)

90

180

110

210

FG

HV350-4T110G/132P ((B)

110

210

132

250
