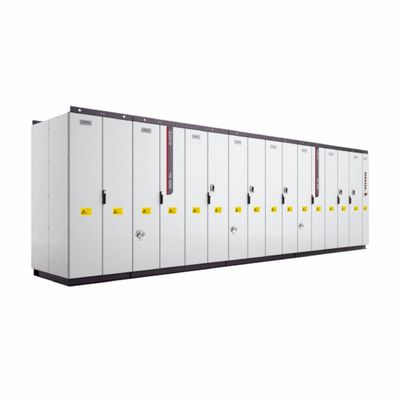

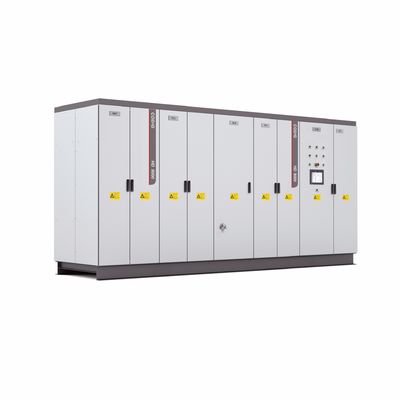

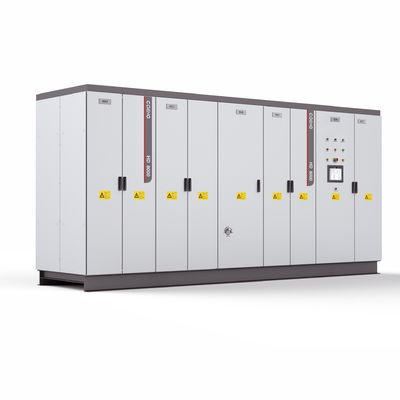

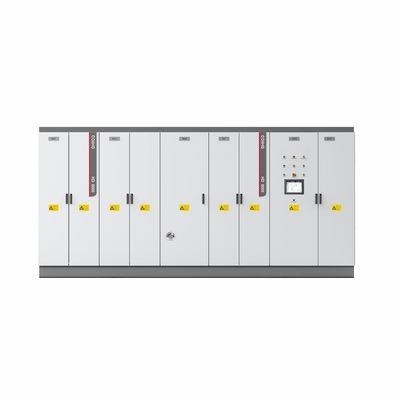

HD8000 Średnio napięcie inżynieryjne VFD System wysokiej mocy Vfds

  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
Miejsce pochodzenia Chiny
Nazwa handlowa COENG
Orzecznictwo CE
Numer modelu HD8000
Minimalne zamówienie 1
Szczegóły pakowania Drzewna obudowa
Czas dostawy 10-30 dni roboczych
Zasady płatności L/C, T/T, Western Union
Możliwość Supply 20000 ZESTAWÓW/ROK

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Napięcie znamionowe strony sieciowej 2: 1900 V 3: 3300 V 6: 6600 V A: 10 kV Napięcie znamionowe strony silnika 3: 3300 V 6: 6600 V A: 10 kV
Władza 10: 10MVA Metoda rektyfikacji P: PWM D: Podstawowe prostowanie diodowe
Wspólna metoda naprawy przycisku Puste: pojedyncze sprostowanie 2: podwójne sprostowanie Powszechna metoda przekształcania prądu Blank: pojedynczy D: podwójny inwerter T: potrójny inwerter
Podkreślić

System VFD HD8000

,

wfds

,

System VFD średniego napięcia
Zostaw wiadomość
opis produktu

HD8000 Średniego napięcia inżynieryjnego systemu VFD System VFD dużej mocy Przetwornica częstotliwości zmiennej

HD8000 Średniego napięcia inżynieryjnego systemu VFD System VFD dużej mocy Przetwornica częstotliwości zmiennej



Wprowadzenie produktów

Seria HD8000 VFD to system napędowy o dużej mocy, obejmujący przetwornik AC-DC-AC i wieloosiową jednostkę napędową DC-AC ze wspólną magistralą DC. Maksymalna moc może osiągnąć 30 MVA dla pojedynczej maszyny i 60 MVA dla pracy równoległej. Jego modułowy sprzęt i inżynieria oprogramowania
Koncepcja ta pozwala na działanie w różnych, złożonych warunkach.
Przetwornica częstotliwości serii HD8000 wykorzystuje tranzystory IGCT i diody oraz metodę chłodzenia cieczą. Cała maszyna spełnia wymagania stopnia ochrony IP54 i charakteryzuje się doskonałą adaptacją do warunków środowiskowych, wysoką niezawodnością, doskonałym odprowadzaniem ciepła i małą objętością. Dostępne są rozwiązania prostowania dwukwadrantowego i czterokwadrantowego.
  • Charakterystyka:napęd jedno-/wieloosiowy, ochrona IP54, dwukwadrantowy/czterokwadrantowy
  • Projekt:konstrukcja modułowa
  • Sprostowanie:wieloimpulsowe prostowanie podstawowe, prostowanie inteligentne i prostowanie PWM
  • Napięcie:1900 V3000 V (3300 V), 6000 V, (6600 V), 10000 V
  • Maksymalna moc:30MVA (pojedyncze) 60MVA (równoległe)
  • Kompatybilny silnik:silnik indukcyjny asynchroniczny, silnik synchroniczny z magnesami trwałymi, silnik synchroniczny wzbudzany elektrycznie
  • Metoda kontroli:V/F, sterowanie wektorowe w pętli zamkniętej z czujnikiem, sterowanie wektorowe w pętli otwartej bez czujnika
  • Chłodzenie:chłodzenie wodne
Wniosek o produkt
  • Inżynieria metalurgiczna
  • Transport ropy naftowej i gazu
  • Platforma testowa
  • Energia odnawialna
  • Transport kolejowy
  • Górnictwo i podnoszenie
  • Sprzęt morski
  • LNG
  • Źródło prądu
  • Magazynowanie energii
Specyfikacja techniczna
Dane techniczne HD8000
HD8000 3306 3308 3310 3312 2624 AA30 6640 AA60
R Podstawowa poprawka Napięcie wejściowe 3300 V 1900 V 10kV 6600 V 10kV
Częstotliwość wejściowa 45Hz-66Hz
Przeciążać 110%@ prąd znamionowy, 120%@ prąd znamionowy 60s
miwiedza ≥99%
Współczynnik mocy ≥0,95 (prąd znamionowy, wyposażony w dławik wejściowy AC 2%)
Ochrona zabezpieczenie przed przeciążeniem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed zwarciem, wstępne wykrywanie usterek itp.
OdczytPWM
fikacja		 Częstotliwość wejściowa 45Hz-66Hz
Przeciążać 110%@ prąd znamionowy, 120%@ prąd znamionowy 60s
miwiedza ≥98,5%
Współczynnik mocy regulowany (domyślnie 1)
Ochrona zabezpieczenie przed przeciążeniem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed zwarciem, wstępne wykrywanie usterek itp.
Falownik Napięcie wyjściowe 3300 V 6600 V 10kV 6600 V 10kV
Maksymalna częstotliwość wyjściowa

110Hz
Prędkość stabilna dokładność OLVC: 0,01%, CLVC: 0,01% OLVC: 0,01%, CLVC: 0,01%
Puls prędkości OLVC: 0,2%, CLVC: 0,1% OLVC: 0,4%, CLVC: 0,2%
Moment początkowy OLVC: 150%, CLVC: 200% OLVC: 130%, CLVC: 150%
Kontrola momentu obrotowego V/F: Tak, OLVC: Tak, CLVC: Tak V/F: Tak, OLVC: Tak, CLVC: Tak
Dokładność momentu obrotowego OLVC: 5%, CLVC: 2% OLVC: 5%, CLVC: 2%
Czas reakcji momentu obrotowego OLVC: 5 ms, CLVC: 5 ms OLVC: 5 ms, CLVC: 5 ms
Czas reakcji obrotowej OLVC: 100 ms, CLVC: 100 ms OLVC: 150 ms, CLVC: 150 ms
Ekwiwalent dynamicznego upuszczania OLVC: 0,5%*s, CLVC: 0,25%*s OLVC: 1%*s, CLVC: 0,5%*s
Przeciążać 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60s
Środowisko Temperatura temperatura wlotowa ≤40
Wysokość ≤4000m (obniżenie wartości znamionowych o 2000m~4000m)
Dane mechaniczne Ochrona własności intelektualnej IP54
Chłodzenie Chłodzenie wodne
Przeciw powstawaniu rdzy C4-M
Tabela wyboru serii HD8000
Moduł Napięcie sieciowe Napięcie silnika Moc OcenionyI Maksymalnie f Rozmiar (szer.*gł.*wys.) (mm) Notatka
HD8000-3306 3300 V 3300 V 6MVA 1050A 110Hz 4600*1300*2200 Zawiera szafkę chłodzącą wodę
HD8000-3308 8MVA 1400A
HD8000-3310 10MVA 1750A
HD8000-3312 12 MVA 2100A
HD8000-2624 1900 V 6600 V 24MVA 2100A 7800*1300*2200
HD8000-AA30 10kV 10kV 30MVA 1750A 10600*1300*2200
HD8000-6640 6600 V 6600 V 40MVA 3500A 15600*1300*2200
HD8000-AA60 10kV 10kV 60MVA 3500A 21200*1600*2200

Charakterystyka produktu
Koncepcja projektu inżynieryjnego
Charakterystyka
· Stopień ochrony IP54, dzięki któremu system ma wyjątkowo dużą odporność na warunki środowiskowe
· Nadmiarowa konstrukcja kluczowych komponentów w celu zmniejszenia prawdopodobieństwa przestoju systemu
· Zaawansowany IGCT i tyrystor, które zapewniają niezwykle wysoką niezawodność systemu zasilania
· Zastosowanie podwójnego pakietu sprężarkowego zapewnia doskonałą wydajność odprowadzania ciepła, co sprawia, że ​​system charakteryzuje się bardzo dużą gęstością mocy
· Pierwszorzędny system ochrony przed awariami
· Potężny system monitorowania zapewniający klientom kompletne dane
· Liczne opcjonalne akcesoria
Ochrona
· Wstępna ocena IGCT + zabezpieczenie obwodu mostkowego poprzez technologię ochrony
· Wykrywanie w czasie rzeczywistym chwilowej wartości prądu na zaciskach AC, zapobiegające działaniu wyłączającemu przy wysokim natężeniu prądu
Doskonała kontrola
· Podwójna praca czterokwadrantowa w celu zapewnienia sprzężenia zwrotnego energii elektrycznej i hamowania
· Szybka reakcja dynamiczna momentu obrotowego w celu spełnienia wymagań systemu dotyczących tłumienia rezonansu mechanicznego
· Silnik jest synchronicznie modulowany sekcjami, aby sprostać wysokim wymaganiom wydajnościowym walcowania stali, wciągników itp.
· Przystosowane do różnych silników (silniki indukcyjne, silniki synchroniczne z magnesami trwałymi, silniki synchroniczne wzbudzane elektrycznie itp.)
Krzywa przeciążenia
· 110% przy prądzie znamionowym, 120% przy prądzie znamionowym 60s

Projektowanie inżynieryjne
Konstrukcja modułowa
· Inteligentny system diagnostyki usterek, szybkie pozycjonowanie
· Modułowa konstrukcja kluczowych komponentów, wysoka spójność i niezawodność
· Wygodna konserwacja
Intensywne projektowanie sejsmiczne
· IEC60721 3M5 warunki mechaniczne - stabilna praca
· Precyzyjna konstrukcja mechaniczna zapewnia intensywną odporność na trzęsienia ziemi
Dostosowywalny protokół komunikacyjny
· obsługuje ustalony protokół komunikacyjny, który umożliwia bezproblemowe połączenie z wbudowanym sterownikiem PLC, co ułatwia wymianę i konserwację
· Obsługuje magistrale polowe: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP

Gwarancja niezawodności HD8000
Standaryzacja produkcji i testowanie fabryczne
· Proces testowania jest kontrolowany automatycznie, a cały proces jest możliwy do prześledzenia
· Wszystkie produkty przechodzą test starzenia 100% V i 100% Pn przed wysyłką
· Doskonały system zarządzania MES zapewniający wydajność produkcji
· Wiodąca w branży platforma testowa, która może zagwarantować jakość produktu, ponieważ może obsługiwać różne poziomy napięcia i różne tryby prostownika podczas testu pełnego obciążenia napędu

Szybkie oprogramowanie do debugowania HD8000
· Oprogramowanie do szybkiego debugowania jest podłączone do komputera za pomocą światłowodu. Oprogramowanie ma dużą liczbę profesjonalnych funkcji debugowania, takich jak ustawianie parametrów wsadowych, pobieranie danych o błędach i analiza przebiegu, szybki oscyloskop i dużą liczbę funkcji edycyjnych. Oprogramowanie obsługuje komunikację szeregową lub Ethernet, więc oprogramowanie może utrzymywać VFD za pomocą komunikacji szeregowej lub utrzymywać VFD w centralnej sali kontrolnej za pomocą Ethernetu.
